Il tuo team commerciale ha appena chiuso un affare e inizia il percorso del cliente.
In primo luogo, il sistema CRM avvisa automaticamente il team legale di preparare il contratto. Quindi, il sistema coinvolge il team contabile. Successivamente, il team clienti riceve le notifiche per l'onboarding dei clienti e l'impostazione degli account.
Ma come puoi assicurarti che ogni passaggio avvenga nell'ordine corretto?
È qui che entrano in gioco i diagrammi di sequenza. Essi suddividono ogni interazione del sistema, visualizzando il ruolo di ogni team e componente, creando un flusso di lavoro senza soluzione di continuità.
In questo articolo ci sarà una condivisione di alcuni esempi di diagrammi di sequenza e verrà fornito un tutorial sui diagrammi di sequenza.
Che cos'è un diagramma di sequenza?
Un diagramma di sequenza è uno strumento visivo utilizzato nella progettazione di software per illustrare come le diverse parti di un sistema interagiscono nel tempo. Cattura l'ordine dei messaggi scambiati tra i partecipanti, aiutandoti a comprendere come il flusso dei processi avviene da un'estremità all'altra.
Pensa a un diagramma di sequenza come a un progetto per un sistema o un processo software.
🌟 Esempio: un processo di diagramma di sequenza per un'azienda di e-commerce
- Il cliente visita il sito web e aggiunge l'elemento al carrello
- Il sistema elabora la richiesta e triggera il gateway di pagamento per il pagamento.
- Il gateway di pagamento elabora il pagamento
- Il rivenditore riceve i dettagli dell'ordine sulla propria dashboard.
I partecipanti a questo sistema sono il Cliente, il Sistema, il Gateway di pagamento e il Rivenditore.

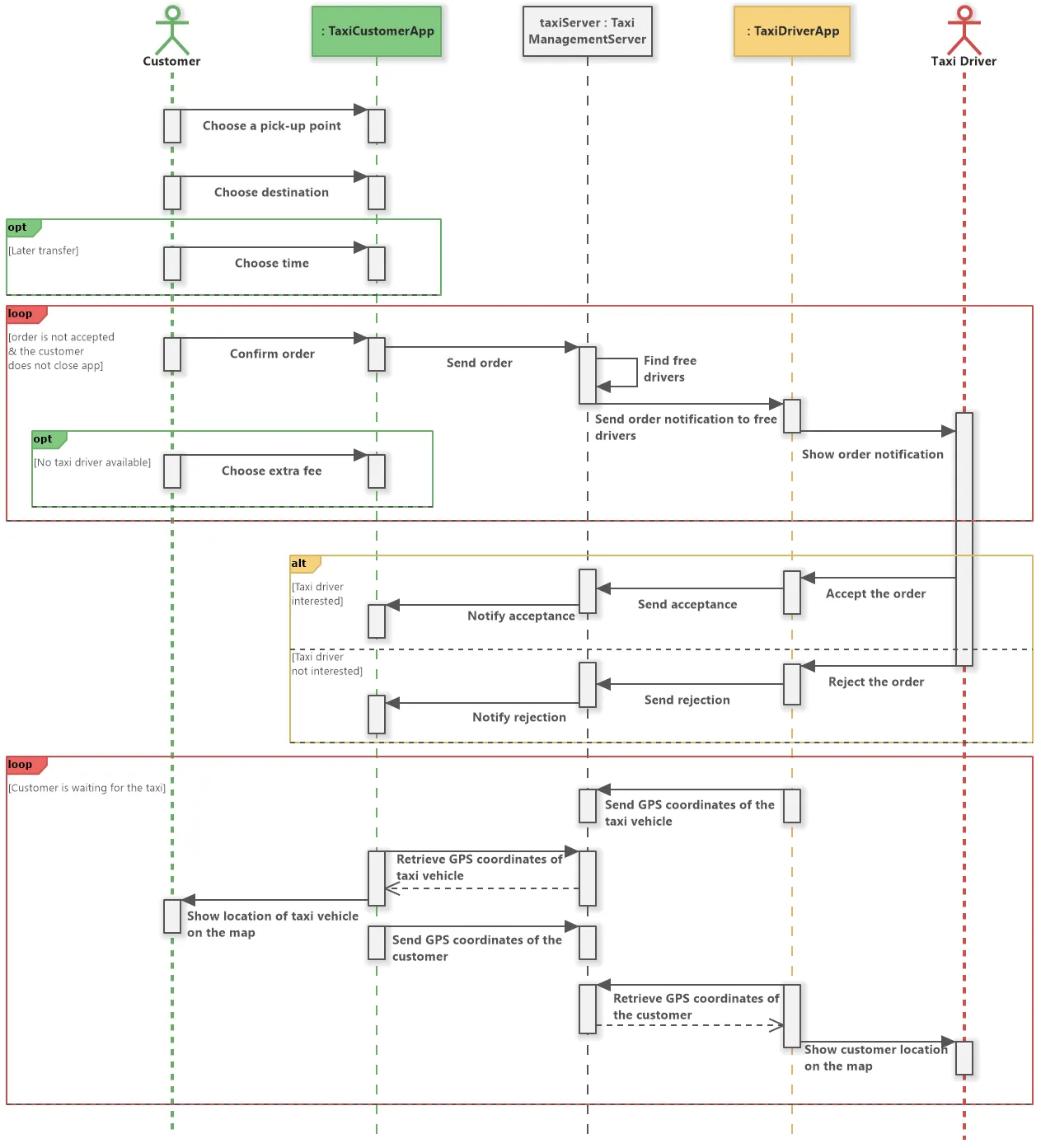

Ecco un esempio di diagramma di sequenza di un sistema di prenotazione taxi.
Ma cosa sono queste linee, frecce e rettangoli? Scopriamolo insieme.
🧠 Lo sapevi? I diagrammi di sequenza fanno parte dell'Unified Modeling Language (UML), un linguaggio di modellazione standardizzato sviluppato a metà degli anni '90 da tre esperti: Grady Booch, Ivar Jacobson e James Rumbaugh, noti come i "Tre Amigos".
Notazioni dei diagrammi di sequenza
Le diverse forme che vedi nel diagramma sopra sono notazioni del diagramma di sequenza UML.
Ogni simbolo rappresenta un tipo specifico di interazione o elemento all'interno del flusso di processo o della progettazione del sistema, rendendo più facile comprendere e comunicare la sequenza di eventi in un sistema. Mantengono i diagrammi chiari, coerenti e facili da interpretare per i team.
1. Linee di vita e attivazioni
Le linee di vita sono linee tratteggiate verticali che scendono da ciascun oggetto. Rappresentano per quanto tempo i partecipanti (oggetti o attori) sono coinvolti in un'interazione.
🌟 Esempio: in un'interazione con il servizio clienti, le linee di vita potrebbero rappresentare il cliente, il sistema di supporto e l'agente. Ogni linea di vita mostra quando sono attivi durante la conversazione.
Le attivazioni sono i rettangoli o le barre verticali su una linea vitale che indicano un partecipante che esegue un'azione. Segnano il passaggio in cui un oggetto è attivo o controlla il processo.
🌟 Esempio: quando un cliente richiede supporto, la linea di vita dell'agente mostra l'attivazione mentre risponde alla query.
2. Messaggi
Le frecce piene rappresentano i messaggi sincroni. Mostrano come un oggetto invia un messaggio e attende una risposta prima di continuare. Il processo viene messo in pausa fino a quando il sistema non riceve una risposta.
🌟 Esempio: un utente invia una richiesta di accesso al server, il server elabora le credenziali e invia una risposta di autenticazione. L'utente non può procedere finché non riceve la risposta.
Le frecce tratteggiate rappresentano messaggi asincroni. Rappresentano azioni indipendenti che vengono triggerate in fasi specifiche.
🌟 Esempio: un utente pubblica un commento su un sito di social media e il sistema invia un messaggio di risposta sotto forma di notifica di email all'utente per confermare la pubblicazione. Il sistema continua a funzionare senza attendere la conferma di consegna dell'email.
3. Frammenti di interazione
Le alternative (alt) mostrano percorsi o condizioni diversi in cui viene eseguito un solo risultato. Rappresentano un punto di decisione in cui una condizione determinerà quale percorso seguire.
🌟 Esempio: quando un utente tenta di effettuare il login, il sistema verifica le credenziali utilizzando il frammento di combinazione alternativa. Se le credenziali sono corrette, all'utente viene concesso l'accesso; in caso contrario, viene visualizzato un messaggio di errore.
Le opzioni (opt) rappresentano un passaggio facoltativo di un processo. Si verificano solo quando una condizione specifica è vera; in caso contrario, vengono ignorate.
🌟 Esempio: dopo aver effettuato l'accesso, il sistema attiverà un passaggio di autenticazione a due fattori solo se questa funzionalità/funzione è abilitata per l'account dell'utente.
I loop (cicli) vengono utilizzati quando un'azione deve essere ripetuta più volte fino a quando non viene soddisfatta una condizione. Il processo continua fino a quando la condizione specificata non diventa falsa.
🌟 Esempio: un sistema controlla i messaggi in arrivo nella finestra In arrivo di un utente ogni 30 secondi fino a quando l'utente non esce dal proprio account.
4. Elementi organizzativi
I frame raggruppano parti del diagramma di sequenza, facilitando la strutturazione del diagramma.
🌟 Esempio: un riquadro può racchiudere tutti i passaggi relativi a un processo di login, separandolo chiaramente da altre sezioni come l'elaborazione dei pagamenti o il logout.
I riferimenti vengono utilizzati per collegare altri diagrammi o sezioni. Evitano la ridondanza indicando un'altra parte della sequenza o un diagramma diverso.
🌟 Esempio: un riferimento può collegare un processo di login in un diagramma a un altro diagramma che mostra i passaggi dettagliati dell'autenticazione dell'utente.
Modelli ed esempi di diagrammi di sequenza
Ora vediamo alcuni esempi di diagrammi di sequenza, così potrai mappare facilmente le interazioni del tuo sistema.
Esempi di diagrammi di sequenza
1. Diagramma di sequenza dello streaming video
🚀 Come funziona: L'utente richiede un file video dal server di streaming. Il server risponde con un elenco di segmenti video. L'utente quindi richiede e riceve i segmenti in modo iterativo fino a quando l'intero video non viene riprodotto in streaming.
⚙️ Panoramica del processo:
- Utente ↔ Server di streaming video: richiesta e ricezione di blocchi (loop fino a quando i blocchi sono completati)
- Utente → Server di streaming video: Richiesta video
- Server di streaming video → Utente: invia elenco di segmenti video

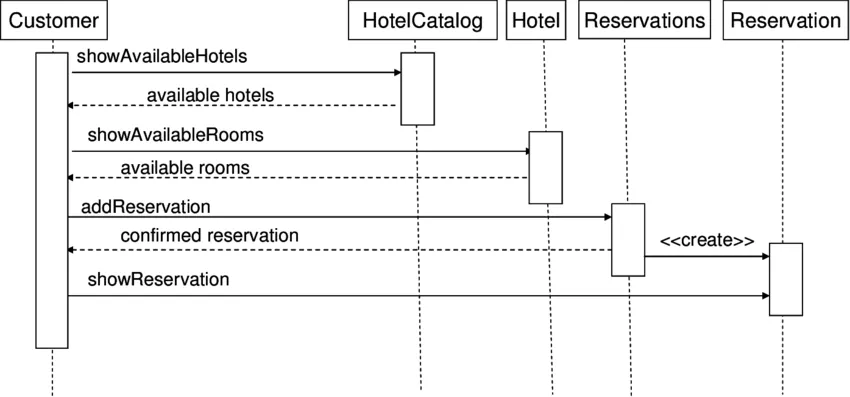

2. Diagramma di sequenza della prenotazione alberghiera
🚀 Come funziona: un cliente interagisce con il sistema di catalogazione di un hotel per verificare la disponibilità di hotel e camere. Una volta selezionata un'opzione, il sistema di prenotazione crea e conferma la prenotazione, visualizzandola al cliente.
⚙️ Panoramica del processo:
- Sistema di prenotazione → Cliente: conferma la prenotazione
- Cliente → Catalogo hotel: ricerca hotel
- Catalogo hotel → Cliente: mostra gli hotel disponibili
- Cliente → Catalogo hotel: ricerca delle camere
- Catalogo hotel → Cliente: mostra le camere disponibili
- Cliente → Sistema di prenotazione: Effettua una prenotazione
3. Diagramma di sequenza per il controllo del saldo dell'account
🚀 Come funziona: un cliente richiede il proprio saldo bancario. Il sistema bancario recupera i dettagli dell'account dal registro e accede all'account corrente specifico per recuperare il saldo, che viene restituito al cliente.
⚙️ Panoramica del processo:
- Banca → Cliente: invio del saldo
- Cliente → Banca: Richiesta saldo
- Banca → Registro: recupera le informazioni sull'account
- Contabilità → Banca: fornire i dettagli dell'account
Modelli di diagrammi di sequenza
Come abbiamo appena visto, i diagrammi di sequenza possono essere utili in una vasta gamma di processi. Che tu ti occupi di sviluppo software, documentazione dei processi, visualizzazione dei processi di assistenza clienti, processi di produzione o altri flussi di lavoro aziendali, questi diagrammi possono esserti d'aiuto.
Tuttavia, creare diagrammi di sequenza da zero può essere complicato, soprattutto per flussi di lavoro complessi. Devi identificare i partecipanti chiave, definire la sequenza degli eventi e mappare le interazioni. È facile sentirsi sopraffatti e commettere errori.
Quindi, è meglio utilizzare modelli di diagrammi di sequenza per semplificare il processo ed evitare errori. Ti aiutano a creare diagrammi personalizzati per ogni flusso di lavoro con una struttura e delle notifiche coerenti.
Ecco alcuni modelli di diagrammi di sequenza efficaci che puoi provare per ottimizzare il flusso dei tuoi processi:
1. Modello di attività UML ClickUp
Il modello di attività UML ClickUp è un ottimo modo per semplificare diagrammi di sequenza complessi e assicurarsi che tutti siano sulla stessa lunghezza d'onda. I suoi strumenti drag-and-drop consentono di creare rapidamente diagrammi di interazione, dando struttura a tutto, dalle storie degli utenti ai piani di progetto dettagliati.
Questo modello di diagramma UML ti aiuta a rappresentare visivamente le attività del tuo sistema e a migliorare la comunicazione tra sviluppatori e parti interessate.
Puoi utilizzare questo modello per:
- Crea attività per ogni passaggio del processo
- Assegna le attività ai membri del team e stabilisci una sequenza
- Collabora con le parti interessate per raccogliere idee e creare contenuti.
2. Modello di diagramma di flusso ClickUp Corsie
I modelli Swimlane aiutano a visualizzare i flussi di lavoro e a chiarire i ruoli all'interno dei tuoi progetti. Il modello di diagramma di flusso Swimlane di ClickUp organizza i processi in corsie, consentendoti di vedere i passaggi o i processi paralleli insieme ai team o alle persone responsabili.
Con questo modello di diagramma di sequenza, puoi identificare facilmente ruoli e responsabilità, suddividere processi multistrato e migliorare la comprensione generale tra i membri del team.
3. Modello di diagramma a blocchi ClickUp
Grazie ai suoi blocchi personalizzabili, il modello di diagramma a blocchi ClickUp ti consente di rappresentare facilmente le diverse entità coinvolte nei tuoi processi, come utenti, sistemi e componenti. Il design con codifica a colori ti aiuta a organizzare visivamente gli elementi, rendendo chiari gli impegni e le responsabilità di ciascun membro.
Inoltre, l'intuitiva interfaccia drag-and-drop ti consente di aggiungere, modificare o riorganizzare rapidamente i blocchi man mano che il tuo progetto evolve, assicurando che il tuo diagramma rifletta sempre le informazioni più recenti.
Come disegnare un diagramma di sequenza
Ecco una guida a più passaggi per la creazione di un diagramma di sequenza:
➡️ Passaggio 1: identifica l'ambito e lo scopo del diagramma
Determina l'interazione, il processo o il flusso di lavoro specifico che desideri visualizzare con un diagramma di sequenza. Questo ti guiderà nell'intero processo.
➡️ Passaggio 2: Elenco dei partecipanti
Identifica i partecipanti chiave (attori e sistemi) coinvolti nell'interazione. Crea un elenco di tutti gli utenti, i sistemi esterni, i database, i server, ecc.
💡Suggerimento professionale: puoi utilizzare ClickUp Documenti per definire l'ambito e lo scopo del progetto ed effettuare un elenco di tutti i partecipanti.
➡️ Passaggio 3: Definisci la sequenza degli eventi
Successivamente, descrivi i passaggi del flusso di lavoro del processo in sequenza e spiega il ruolo dei partecipanti nei diversi passaggi.
Se hai bisogno di aiuto per scomporre le idee e mappare le connessioni, prova ClickUp mappe mentali. Ti aiuta a visualizzare ogni passaggio del tuo diagramma e ad avere un quadro chiaro di come le cose sono collegate tra loro.
Inoltre, se alcune delle tue idee devono diventare passaggi concreti, puoi convertirle istantaneamente in attività e gestirle utilizzando le attività di ClickUp.

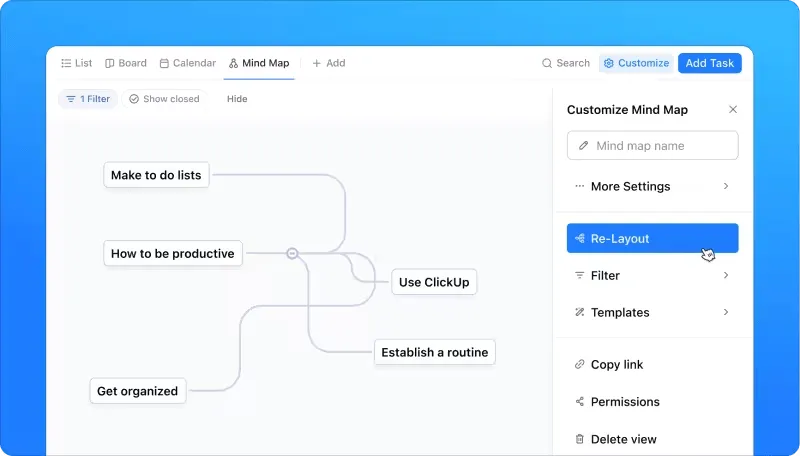

Con ClickUp mappe mentali puoi:
- Organizza i passaggi con un solo clic
- Trasforma le idee in attività concrete
- Collega i punti più rapidamente con le viste a cascata e le opzioni di ordinamento
➡️ Passaggio 4: disegna il diagramma
Una volta raccolte tutte le tue idee, inizia a creare il diagramma di sequenza aggiungendo delle annotazioni. Per farlo avrai bisogno di un software di diagrammazione UML o di uno strumento visivo.
Come aggiungere annotazioni al tuo diagramma di sequenza:
⚪ Definisci le linee di vita: crea linee tratteggiate verticali per ciascun partecipante. Ogni linea di vita rappresenta la durata del coinvolgimento del partecipante nell'interazione.
↔️ Regola le linee di vita: dai una posizione orizzontale alle linee di vita in base all'ordine in cui i partecipanti sono coinvolti nell'interazione.
📏 Aggiungi barre di attivazione: disegna delle barre di attivazione sulle linee di vita in cui i partecipanti sono attivamente coinvolti. Questo indica quando ogni partecipante sta elaborando le informazioni.
➡️ Disegna i messaggi: usa le frecce per rappresentare i messaggi scambiati tra i partecipanti. Le frecce piene indicano messaggi sincroni, ovvero un partecipante attende la risposta dell'altro.
🔄 Includi i messaggi di ritorno: se c'è una risposta, rappresentala come una freccia tratteggiata che ritorna al partecipante di origine.
❓Includi condizioni e loop: se l'interazione comporta azioni condizionali (ad esempio, decisioni if-else) o loop (azioni ripetute), utilizza frammenti combinati per illustrarli.
🔀 Considera l'esecuzione parallela: se uno o più partecipanti eseguono azioni simultaneamente, rappresentale con linee di vita parallele.

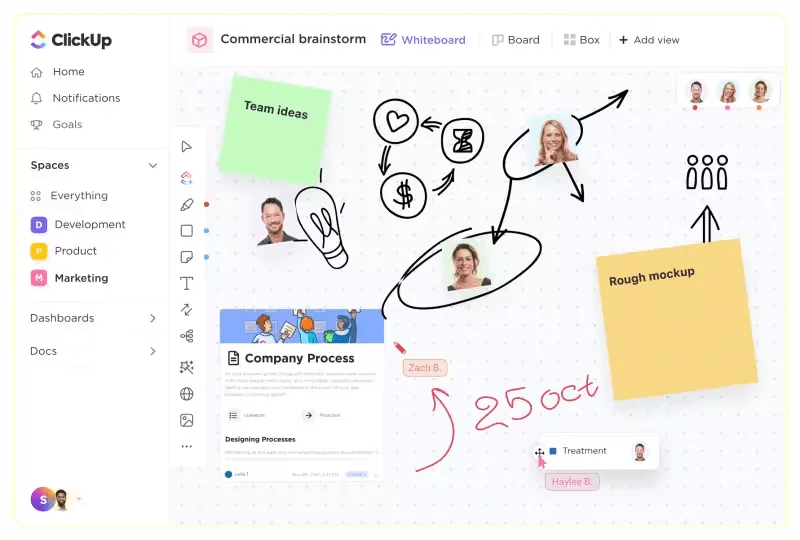

Puoi progettare facilmente un diagramma di sequenza con ClickUp lavagna online. Ti aiuta a visualizzare tutte le interazioni, le connessioni e i processi del tuo sistema.
Che tu stia mappando le interazioni tra diversi attori o cercando di capire il flusso di messaggi tra loro, l'importante è trasferire le tue idee dalla tua testa alla Bacheca. Puoi trascinare, rilasciare e creare connessioni tra gli elementi con facilità.
Ma non è tutto! Uno dei vantaggi principali della lavagna online ClickUp è la facilità con cui fornisce supporto per la collaborazione in team. Non lavorerai in modo isolato: il tuo team potrà intervenire in qualsiasi momento.
Hai bisogno di qualcuno che aggiunga un'interazione mancante o modifichi il flusso?
È possibile effettuare le modifiche direttamente sulla lavagna online in tempo reale, in modo che i contributi di tutti vengano incorporati fin dall'inizio. E mentre sposti gli elementi, il tuo team può vedere immediatamente gli aggiornamenti. La parte migliore è che puoi aggiungere note e allegare link, documenti e file a ogni passaggio per un contesto migliore.
➡️ Passaggio 5: rivedi e perfeziona il diagramma
Esamina il diagramma per assicurarti che rappresenti accuratamente l'interazione. Condividilo con le parti interessate per ottenere feedback e apportare eventuali modifiche per maggiore chiarezza.
➡️ Passaggio 6: aggiungi annotazioni e commenti
Includi delle note per fornire ulteriori contestualizzazioni o chiarire le parti complesse del diagramma. Questo aiuta a chiarire interazioni complesse, ipotesi ed eccezioni, assicurando che tutte le parti interessate comprendano il processo.
➡️ Passaggio 7: Documenta ipotesi e vincoli
Prendi nota di eventuali ipotesi e limiti relativi all'interazione. Ciò chiarisce il contesto e garantisce che tutti i membri del team siano consapevoli delle eventuali sfide o decisioni chiave.
💡Suggerimento professionale: puoi anche utilizzare modelli ERD personalizzabili per velocizzare il processo di creazione dei diagrammi. Inizia con una struttura predefinita e modificala in base alle tue esigenze, garantendo la coerenza tra tutti i tuoi diagrammi.
Strumenti per creare diagrammi di sequenza
Creare un diagramma di sequenza efficace può essere più facile con gli strumenti giusti. Puoi trovare opzioni che offrono interfacce intuitive, funzionalità di personalizzazione dettagliate e integrazione perfetta con altre piattaforme. Ecco alcuni software di diagrammi popolari da prendere in considerazione:
- ClickUp: se stai cercando uno strumento di project management visivo e versatile che ti aiuti a creare facilmente diagrammi di sequenza e ad avviare immediatamente gli elementi necessari, puoi utilizzare ClickUp come software per diagrammi UML per organizzare i processi in modo chiaro e strutturato.
- Lucidchart: è un popolare strumento online per la creazione di diagrammi che consente di aggiungere forme, connettori e testo. Lucidchart offre una libreria di modelli e simboli specifici per i diagrammi UML, compresi i diagrammi di sequenza.
- Microsoft Visio: questa applicazione per la creazione di diagrammi fa parte della suite Microsoft Office. Visio consente di creare diagrammi dinamici con elementi visivi collegati ai dati e offre modelli personalizzati per vari tipi di diagrammi, tra cui UML. Tuttavia, tieni presente che Visio è uno strumento a pagamento, quindi potrebbe non essere la soluzione più adatta se stai cercando qualcosa di economico.
- Diagrams. net: Draw.io, noto anche come diagrams. net, è uno strumento online gratuito che consente di trascinare e rilasciare elementi sulla tela. È possibile salvare i diagrammi direttamente su servizi di archiviazione cloud come Google Drive o OneDrive, facilitando l'accesso e la condivisione del proprio lavoro.
Best practice per i diagrammi di sequenza
Ecco alcune best practice da seguire per creare un diagramma di sequenza efficace:
📝 Chiaro riconoscimento degli elementi principali: Etichetta chiaramente ogni partecipante o oggetto in modo che chiunque legga il diagramma possa immediatamente capire chi è coinvolto nelle interazioni e comprendere i loro ruoli, rendendo il diagramma intuitivo.
✨ Uso coerente delle notazioni: che si utilizzino messaggi sincroni o asincroni, loop o frammenti alternativi, è fondamentale utilizzare gli stessi simboli e le stesse notazioni in tutto il diagramma.
🧩 Semplifica i diagrammi complessi: per evitare di complicare eccessivamente le cose, suddividi i diagrammi più grandi e complessi in parti più piccole e più gestibili. Concentrati sulle interazioni chiave più importanti e tralascia i dettagli minori che non aggiungono molto valore.
Errori comuni nei diagrammi di sequenza
Ecco alcune delle insidie più comuni da evitare durante la creazione dei diagrammi di sequenza, in modo da poter effettuare l'automazione dei tuoi flussi di lavoro:
Rappresentazione errata delle interazioni
Una rappresentazione imprecisa di come gli oggetti o i partecipanti interagiscono tra loro può causare ritardi nelle attività, una cattiva gestione delle risorse e una documentazione confusa.
Lo scopo principale di un diagramma di sequenza è quello di catturare il flusso effettivo della comunicazione, quindi assicurati che le interazioni riflettano ciò che accade realmente nel sistema.
È qui che i modelli di diagrammi di flusso tornano utili. Essi visualizzano i passaggi esatti che un utente compie quando naviga nel tuo sistema, nella tua app o nel tuo sito web: tutto è più chiaro con un supporto visivo!
💡Suggerimento professionale: il modello di flusso utente ClickUp è perfetto per mappare le interazioni. Ti aiuta a visualizzare l'intero percorso dell'utente, rendendo facile vedere come ogni azione si collega nella sequenza.
Sovraccaricare i diagrammi con dettagli
È facile esagerare e cercare di includere ogni minimo dettaglio nel diagramma. Tuttavia, inserire troppe informazioni può rendere il diagramma disordinato e difficile da leggere. La chiave è concentrarsi sulle interazioni fondamentali e mantenere le cose chiare e semplici.
Se i passaggi sono troppi, valuta la possibilità di suddividere il diagramma in parti più piccole e più facili da comprendere, in modo che ogni sezione rimanga focalizzata.
Se stai cercando uno strumento per semplificare questa operazione, prendi in considerazione l'utilizzo di modelli di diagrammi di flusso dei dati.
💡Suggerimento professionale: il modello ClickUp Data Flow può essere un'ottima soluzione per creare diagrammi chiari e ben organizzati. Offre diverse funzionalità/funzioni che possono rendere più fluida la tua esperienza di creazione di diagrammi.
Trascurare l'uso corretto della notazione
Notazioni incoerenti o errate, come confondere messaggi sincroni e asincroni, utilizzare frammenti errati come alternative o loop, o saltare del tutto le notazioni, possono creare confusione. Attenetevi alle notazioni corrette e utilizzatele in modo coerente per garantire che il vostro diagramma sia chiaro e facile da seguire.
💡Suggerimento professionale: prova i modelli di diagrammi di contesto per ottenere una panoramica di alto livello su come un sistema interagisce con entità esterne. Offrono una chiara rappresentazione visiva dell'ambiente del sistema senza entrare nei dettagli dei processi.
Semplifica i tuoi diagrammi di sequenza con ClickUp
I diagrammi di sequenza UML sono un modo efficace per mappare il comportamento di un sistema e le interazioni tra gli oggetti. Ti consentono di visualizzare come comunicano le diverse parti di un sistema o di un processo, aiutandoti a identificare potenziali problemi in anticipo e a garantire che il flusso sia senza intoppi.
Se stai cercando uno strumento per creare diagrammi di sequenza, prova ClickUp. La sua interfaccia intuitiva ti consente di creare rapidamente diagrammi di sequenza dettagliati e collaborare senza sforzo con il tuo team. Iscriviti oggi stesso a ClickUp per garantire che tutti siano allineati sul flusso di lavoro del sistema.
