Khái niệm về sơ đồ mối quan hệ thực thể ( ERD hoặc sơ đồ ER) có thể được bắt nguồn từ cuối những năm 1970 — khi nhạc disco thống trị và máy tính cá nhân vẫn còn trong giai đoạn sơ khai. Ngày nay, sơ đồ ER đã phát triển thành công cụ không thể thiếu cho các lập trình viên và kỹ sư dữ liệu! 🕺
Mô hình hóa mối quan hệ thực thể là một kỹ thuật thiết kế cơ sở dữ liệu để trực quan hóa cách dữ liệu nên được lưu trữ trong một hệ thống. Đây là một quá trình đồ họa phức tạp, yêu cầu xử lý các tập dữ liệu lớn để vẽ các kết nối và trích xuất thông tin chi tiết.
Việc tạo và điều chỉnh một mô hình mối quan hệ thực thể mới từ đầu có thể là một công việc khó khăn. Đây là lúc các mẫu ERD được thiết kế chuyên nghiệp phát huy tác dụng, đóng vai trò là nền tảng thực tế cho các nhà thiết kế cơ sở dữ liệu.
Trong bài viết này, chúng tôi sẽ giới thiệu 10 mẫu tốt nhất cho mô hình hóa ERD và giúp bạn tìm ra lựa chọn phù hợp!
Mẫu ERD là gì?
Sơ đồ mối quan hệ thực thể hoặc mẫu ERD là một công cụ trực quan được thiết kế sẵn giúp bạn tạo các biểu diễn rõ ràng và có cấu trúc của các mô hình dữ liệu. Nó được trang bị các ký hiệu giữ chỗ tiêu chuẩn được sử dụng trong thiết kế và quản lý cơ sở dữ liệu để minh họa mối quan hệ giữa các thành phần dữ liệu, điểm kết nối và người dùng khác nhau trong một hệ thống.
Hầu hết các mẫu ERD đều có hình dạng, ký hiệu và kết nối có thể tùy chỉnh để biểu diễn các thực thể, thuộc tính và mối liên kết. Khung hình ảnh giúp người thiết kế mô hình dữ liệu dễ dàng lên ý tưởng, lập kế hoạch, truyền đạt và triển khai các hệ thống dữ liệu phức tạp.
Bạn thường có thể áp dụng mẫu ERD cho bất kỳ mô hình dữ liệu nào — khái niệm, logic hoặc vật lý. Các trường hợp sử dụng phổ biến bao gồm:
- Xây dựng khung dữ liệu kinh doanh
- Nghiên cứu cơ sở dữ liệu hiện có
- Thiết kế lại các biện pháp kinh doanh với bộ dữ liệu mới
- Đơn giản hóa cơ sở dữ liệu cho người dùng không có kiến thức kỹ thuật
Mẫu ERD có thể là một công cụ hợp tác quan trọng vì nó giúp kết hợp nhiều quan điểm vào thiết kế cơ sở dữ liệu của bạn, đảm bảo quá trình được ghi chép đầy đủ và kết quả cuối cùng không có lỗi và sai sót.
Điều gì tạo nên một mẫu ERD tốt?
Khi chọn mẫu ERD, ngoài các yêu cầu cụ thể của bạn, hãy xem xét các yếu tố sau:
- Thiết kế rõ ràng: Mẫu phải cung cấp hình ảnh trực quan cùng với các mã định danh rõ ràng cho khóa chính và khóa ngoại, giúp dễ hiểu các mối quan hệ phức tạp một-nhiều hoặc nhiều-nhiều giữa các thực thể
- Biểu tượng ERD: Người dùng có thể truy cập và tùy chỉnh hình dạng thực thể, kiểu kết nối và ký hiệu để phù hợp với nhu cầu và sở thích cụ thể của họ
- Dễ sử dụng: Phải có giao diện thân thiện với người dùng, tốt nhất là giao diện kéo thả để đơn giản hóa quá trình thêm, sửa đổi hoặc xóa các thực thể và mối quan hệ
- Kiểm tra và tài liệu: Mẫu phải hỗ trợ chú thích hoặc mô tả, cho phép người dùng thêm ghi chú giải thích hoặc trao đổi phản hồi
- Khả năng tương thích: Phải tương thích với các phần mềm vẽ sơ đồ hoặc công cụ cơ sở dữ liệu phổ biến để thuận tiện cho việc chia sẻ và tập trung công việc
- Khả năng mở rộng: Mẫu phải phù hợp với các mô hình dữ liệu từ đơn giản đến phức tạp, tốt nhất là trên bảng trắng kỹ thuật số vô hạn
- Cộng tác: Tùy chọn chỉnh sửa và bình luận thời gian thực cho phép nhiều thành viên trong nhóm làm việc trên cùng một sơ đồ đồng thời
10 mẫu ERD ClickUp và PowerPoint có thể điều chỉnh
Mẫu hoàn hảo có thể giúp bạn tiết kiệm đáng kể thời gian và nỗ lực dành cho việc xác định thuộc tính thực thể và nhóm các thành phần dữ liệu. Để giúp bạn tiết kiệm thời gian, chúng tôi đã lựa chọn 10 mẫu ERD được thiết kế đẹp mắt của ClickUp và PowerPoint để giúp bạn minh họa sơ đồ dữ liệu của mình. 🌟

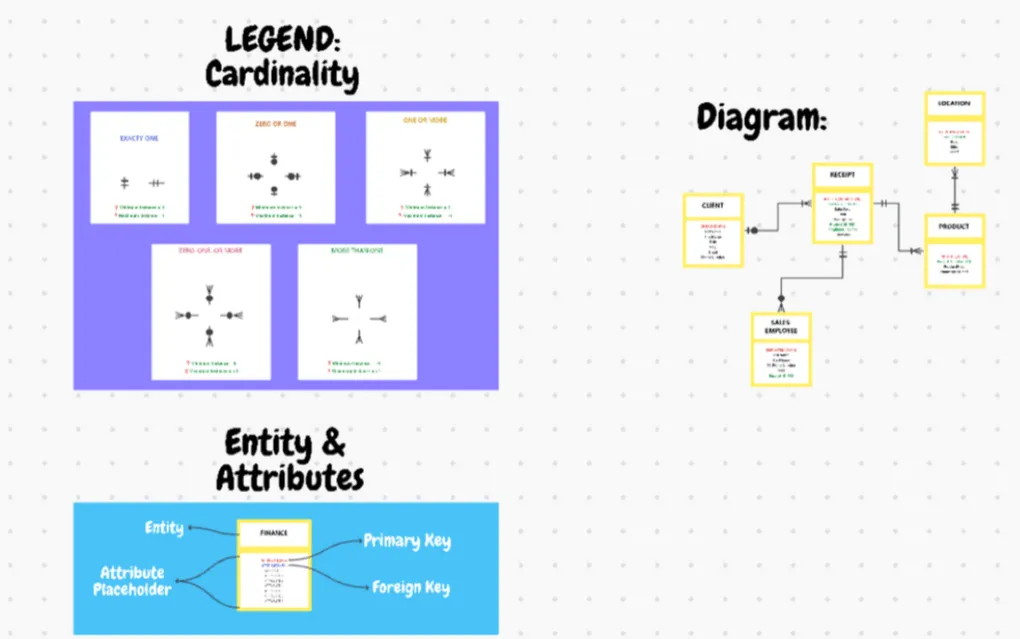

1. Mẫu sơ đồ mối quan hệ thực thể ClickUp
Mẫu Sơ đồ mối quan hệ thực thể ClickUp cung cấp các công cụ và yếu tố thiết kế đa năng để xây dựng cấu trúc dữ liệu cho bất kỳ ngành hoặc lĩnh vực nào. Mẫu này dựa trên Bảng trắng vô hạn của ClickUp, đảm bảo các mô hình ER của bạn có thể mở rộng cho mọi kích thước và mức độ phức tạp.
Theo mặc định, mẫu ERD này được chia thành ba phần:
- Thực thể & Thuộc tính: Để mô tả các thực thể tham gia và các thuộc tính của chúng
- Cardinality: Dùng để vẽ bản đồ các loại mối quan hệ trong các thực thể. Ví dụ: một-nhiều hoặc nhiều-nhiều
- Sơ đồ: Trình bày trực quan luồng cơ sở dữ liệu của bạn
Sử dụng Trường Tùy chỉnh của mẫu để dễ dàng chỉ định khóa chính và khóa ngoại để xác định các thực thể khác nhau. Điều này sẽ giúp bạn xây dựng các mối quan hệ rõ ràng trong tập dữ liệu của mình.
Trong chế độ xem Bảng trắng, bạn sẽ tìm thấy thanh công cụ chỉnh sửa và thư viện hình dạng ERD phong phú. Kéo và thả các hình dạng, kết nối và các yếu tố khác để tùy chỉnh sơ đồ của bạn cho bất kỳ hệ thống dữ liệu nào. Ví dụ: nếu bạn đang tạo một cửa hàng trực tuyến, bạn có thể sử dụng mẫu để hiển thị cách khách hàng, sản phẩm và đơn đặt hàng kết nối trong quy trình làm việc. 🖇️
Tận dụng tính năng Tự động hóa mạnh mẽ của ClickUp để xử lý các khía cạnh tẻ nhạt của mô hình hóa ER và tiết kiệm thời gian. Ví dụ: bạn có thể sử dụng tự động hóa để áp dụng các quy tắc ràng buộc khóa chính hoặc khóa ngoại cho lược đồ cơ sở dữ liệu của mình, đảm bảo sơ đồ của bạn không có lỗi hoặc mâu thuẫn.
Bạn cần tập trung tài liệu ERD của mình? Sử dụng ClickUp Docs để ghi chép và lưu trữ những thông tin, ghi chú và giải thích quý giá về mô hình dữ liệu của bạn. Chúng đóng vai trò như những bản ghi chép toàn diện về quá trình thiết kế của bạn và giúp bạn nghĩ ra những cập nhật trong tương lai.
2. Mẫu biểu đồ luồng quy trình ClickUp
Mẫu biểu đồ luồng quy trình ClickUp là một bảng trắng kỹ thuật số giúp bạn dễ dàng hình dung và khắc phục sự cố luồng dữ liệu phức tạp trong toàn tổ chức. Bạn đang tạo bản đồ các điểm dữ liệu cốt lõi và hiển thị cách chúng tương tác với các quy trình hàng ngày của bạn.
Mẫu ERD dành cho người mới bắt đầu này đơn giản hóa việc tạo/lập sơ đồ mối quan hệ thực thể bằng cách cho phép bạn xây dựng các luồng công việc từng bước giữa các trung tâm thông tin theo đúng thứ tự. Chỉ cần cập nhật các thực thể và thuộc tính cài sẵn trên mẫu để phù hợp với nhu cầu của bạn, sau đó sử dụng các kết nối có sẵn để bắt đầu vẽ các mối quan hệ. 🖍️
Phác thảo sơ đồ sơ bộ và chia sẻ ngay với các thành viên trong nhóm để nhận ý kiến đóng góp quý giá, tăng cường sự hợp tác và đảm bảo mọi người đều thống nhất với cấu trúc dữ liệu. Tuy nhiên, đối với các quy trình công việc rất phức tạp, chúng tôi khuyên bạn nên sử dụng Biểu đồ Gantt trong ClickUp để lập bản đồ thứ tự các nhiệm vụ một cách mạch lạc và có cái nhìn tổng quan về các quy trình của bạn.
Cho dù là lập kế hoạch sản xuất hay phân phối hậu cần, bạn có thể dễ dàng điều chỉnh cấu trúc để phù hợp với bất kỳ loại sơ đồ ER nào. Ví dụ, nếu bạn là một nhà quản lý tuyển dụng mệt mỏi, hụt hơi, chế độ xem Sơ đồ tuyển dụng của mẫu có thể cứu bạn. Nó giúp bạn tạo sơ đồ mô tả trách nhiệm của từng giai đoạn tuyển dụng, chẳng hạn như đăng tin tuyển dụng, tiến hành phỏng vấn và đưa ra đề nghị tuyển dụng.
3. Mẫu sơ đồ khối ClickUp
Mẫu sơ đồ khối ClickUp là công cụ sơ đồ ER một cửa cho tất cả nhu cầu vẽ sơ đồ khối của bạn, bao gồm cả việc tạo mô hình ER đơn giản. Đối với những người chưa quen, sơ đồ khối là một biểu đồ dòng chảy phức tạp sử dụng các ký hiệu khối và đường thẳng để trực quan hóa các thành phần của một hệ thống hoặc quy trình đa cấp. Trên thực tế, ERD là một loại sơ đồ khối.
Mẫu này cho phép bạn mô tả mối quan hệ và luồng giữa các thực thể một cách liền mạch. Mẫu này đi kèm với các khối mã màu có thể tùy chỉnh để biểu thị các yếu tố độc đáo trong tập dữ liệu của bạn, có thể thay đổi tùy theo dự án hoặc ngành của bạn.
Giả sử bạn là nhà sản xuất thiết bị điện tử, thay vì chìm đắm trong sự phức tạp của hệ thống, hãy sử dụng mẫu này để hình dung một lộ trình đơn giản từ nhà máy đến khách hàng cho sản phẩm của bạn. Bạn có thể muốn xác định các thực thể khóa như kho hàng trong nước và quốc tế, nhà cung cấp và cửa hàng bán lẻ, đại diện cho các khối chính. Giờ đây, chỉ với vài nét vẽ, bạn có thể kết nối các khối này bằng các đường thẳng để mô tả hành trình của nguyên liệu thô, các bộ phận hoặc thành phẩm, từ đó tạo ra một chế độ xem dễ theo dõi về mạng lưới phân phối.
Bạn muốn chia sẻ sơ đồ của mình với các bộ phận hoặc trưởng nhóm khác? Với tích hợp Zoom của ClickUp, bạn có thể dễ dàng thiết lập hội nghị video để thảo luận về các vấn đề thiết kế cơ sở dữ liệu với các bên liên quan trong thời gian thực.

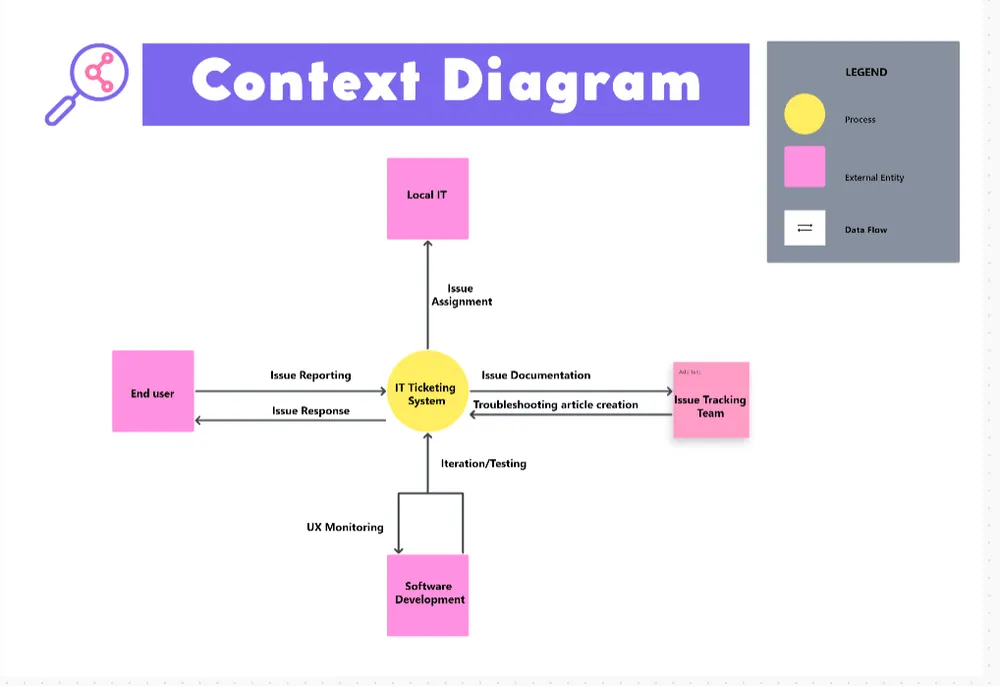

4. Mẫu sơ đồ bối cảnh ClickUp
Mẫu sơ đồ bối cảnh ClickUp điều phối một bản giao hưởng phức tạp gồm các đầu vào, đầu ra và quy trình, vẽ nên một bức tranh toàn diện về hệ thống của bạn. Nghe có vẻ phức tạp? Hãy để chúng tôi giải thích cho bạn!
Nhiều nhà thiết kế cơ sở dữ liệu sẽ so sánh sơ đồ ngữ cảnh với cây đũ chỉ huy của nhạc trưởng, đảm bảo tất cả các yếu tố trong hệ thống hài hòa với nhau để đạt được mục tiêu chung. Hãy nghĩ về mẫu này như một bản đồ định vị cơ sở dữ liệu của bạn trong môi trường của nó, cho phép bạn hiểu cách cơ sở dữ liệu tương tác với các thực thể bên trong và bên ngoài mà không bị lạc trong các chi tiết nhàm chán.
Mẫu này cung cấp sơ đồ lưu đồ thông qua ba thành phần tiêu chuẩn:
- Vòng tròn vàng cho quy trình chính 🟡
- Hình vuông màu hồng cho các thực thể bên ngoài hoặc bên trong 🟪
- Đường kết nối đơn giản để hiển thị luồng dữ liệu ↔️
Hãy tưởng tượng: Bạn đang quản lý một hệ thống bán vé CNTT. Để đảm bảo hỗ trợ khách hàng suôn sẻ, bạn phải xử lý các yêu cầu của người dùng, phân công vé, các tùy chọn giải quyết và hơn thế nữa. Mẫu này sẽ trở thành trợ lý đáng tin cậy của bạn, cho phép bạn ghi chú luồng dữ liệu một cách tỉ mỉ với bố cục và hộp công cụ được thiết kế chuyên nghiệp.
Bạn có thể bắt đầu động não ý tưởng trong chế độ xem Bảng trắng của mẫu, trực quan hóa mối quan hệ giữa các thực thể (như khách hàng, nhân viên hỗ trợ và kỹ sư) và vạch ra hành trình của yêu cầu khách hàng từ khi nộp/gửi đến khi giải quyết khi bạn phác thảo sơ đồ bối cảnh.
5. Mẫu sơ đồ luồng dữ liệu ClickUp
Mẫu Sơ đồ luồng dữ liệu ClickUp là một khung công tác mạnh mẽ, cung cấp giao diện trực quan, kéo và thả với các hình dạng có thể điều chỉnh, giúp hình dung và xây dựng sơ đồ ER một cách hiệu quả. Nó lý tưởng để tối ưu hóa sơ đồ luồng dữ liệu tiêu chuẩn cho tất cả các loại hệ thống, điểm quyết định và kênh truyền thông. Điều này cho phép quản trị viên dự đoán các điểm nghẽn trong quá trình phân phối hoặc các vấn đề về năng suất trong các quy trình hiện có.
Mẫu Bảng trắng này cũng có thể là thẻ công thức cho dữ liệu trong hệ thống máy tính. Thay vì nguyên liệu và các bước nấu ăn, nó minh họa cách dữ liệu di chuyển từ điểm này sang điểm khác bằng bốn ký hiệu sau:
- Hình vuông xanh để chỉ các thực thể bên ngoài
- Hình tròn xanh cho các quy trình
- Hình chữ nhật đỏ chỉ các kho dữ liệu
- Mũi tên màu cam biểu thị luồng dữ liệu
Để minh họa trường hợp sử dụng mẫu này, hãy xem xét hành trình của một gói hàng trong hệ thống bưu chính. Bạn bắt đầu từ điểm gói hàng đi vào mạng lưới bưu chính. Bạn có thể biểu thị cơ sở xuất phát, trung tâm vận chuyển và cơ sở đích là các thực thể hoặc kho dữ liệu. Các hành động như đóng dấu và phân loại sẽ cấu thành các quy trình. Sau đó, bạn cần theo dõi đường đi của gói hàng khi nó di chuyển qua các địa điểm khác nhau trong thành phố để đến đích cuối cùng. 📦
6. Mẫu sơ đồ lớp UML của ClickUp
Mẫu sơ đồ lớp UML của ClickUp được thiết kế để giúp các nhóm phần mềm tạo, chia sẻ và theo dõi sơ đồ lớp — không có gì đáng ngạc nhiên! Mục tiêu chính của nó là thúc đẩy sự hiểu biết về hệ thống dữ liệu trên các phiên bản khác nhau, tạo điều kiện cho việc mã hóa hiệu quả.
Hãy tưởng tượng mẫu này như một hộp công cụ để thể hiện chế độ xem tĩnh của một ứng dụng, giúp bạn tận dụng sơ đồ UML (Ngôn ngữ mô hình hóa thống nhất) để thể hiện ba thành phần:
| Tên lớp hoặc phân loại | Để chỉ các đối tượng có mối quan hệ hoặc ngữ nghĩa tương tự nhau |
| Thuộc tính | Đại diện cho thông tin hoặc thuộc tính của lớp phân loại |
| Hoạt động | Thể hiện cách một lớp tương tác với dữ liệu |
Với mẫu sơ đồ UML này, bạn có thể dễ dàng sắp xếp các lớp thành các nhóm logic, tất cả trong chế độ xem Bảng trắng . Xác định mối quan hệ giữa các lớp và tùy chỉnh mẫu để phù hợp với bất kỳ dự án tập trung vào dữ liệu nào, cho dù là tạo ra một thiết kế nhà máy trừu tượng hay định hình mô hình miền cho một trang web thương mại điện tử.
Nếu hợp tác với một nhóm, hãy sử dụng chế độ xem Bảng trong ClickUp để thiết lập các nhiệm vụ Cần làm trong sơ đồ lớp UML của bạn. Cập nhật trạng thái thành Đang tiến hành hoặc Đã hoàn thành khi bạn thực hiện để các bên liên quan luôn được cập nhật thông tin.
7. Mẫu sơ đồ mạng dự án ClickUp
Khi dự án của bạn bắt đầu giống như một đống hỗn độn các mảnh rời rạc, Mẫu sơ đồ mạng dự án ClickUp có thể là cứu cánh cho bạn! Nó hoạt động như một bản thiết kế có thể tùy chỉnh để lập bản đồ trình tự các hoạt động và nhiệm vụ cần thiết cho việc thực hiện dự án. 🧩
Mặc dù mẫu này chủ yếu được thiết kế để thể hiện các công việc quản lý dự án và sự phụ thuộc của chúng, nhưng nó có thể được điều chỉnh để tạo ra một ERD cơ bản cho bất kỳ cơ sở dữ liệu nào. Bảng trắng kỹ thuật số trực quan hóa các thành phần dự án dưới dạng nút và các yếu tố liên kết với nhau dưới dạng liên kết. Đối với các mạng phức tạp, mũi tên đóng vai trò quan trọng trong việc mô tả thứ tự thời gian mà các công việc phải được hoàn thành để dự án thành công.
Mẫu này hỗ trợ tất cả các loại sơ đồ mạng, cho dù là sơ đồ trường hợp, kế hoạch kinh doanh hay chiến lược tiếp thị. Bạn có thể sử dụng nó để:
- Hình dung mối liên hệ giữa các công việc
- Tạo sơ đồ trình tự cho các hoạt động phụ thuộc lẫn nhau
- Xác định yêu cầu tài nguyên tại mỗi điểm dữ liệu
- Dự đoán các trì hoãn tiềm ẩn
- Hiểu rõ mối quan hệ giữa các công việc phân tán trên toàn cầu
Sử dụng Trường Tùy chỉnh của mẫu để ghi lại ngày bắt đầu và kết thúc cũng như thời lượng công việc để dự đoán rủi ro hoàn thành tiềm ẩn. Sơ đồ cuối cùng có thể làm sáng tỏ con đường quan trọng trong dự án của bạn, giúp bạn xác định và sắp xếp thứ tự ưu tiên cho các công việc quan trọng để dự án của bạn diễn ra suôn sẻ.

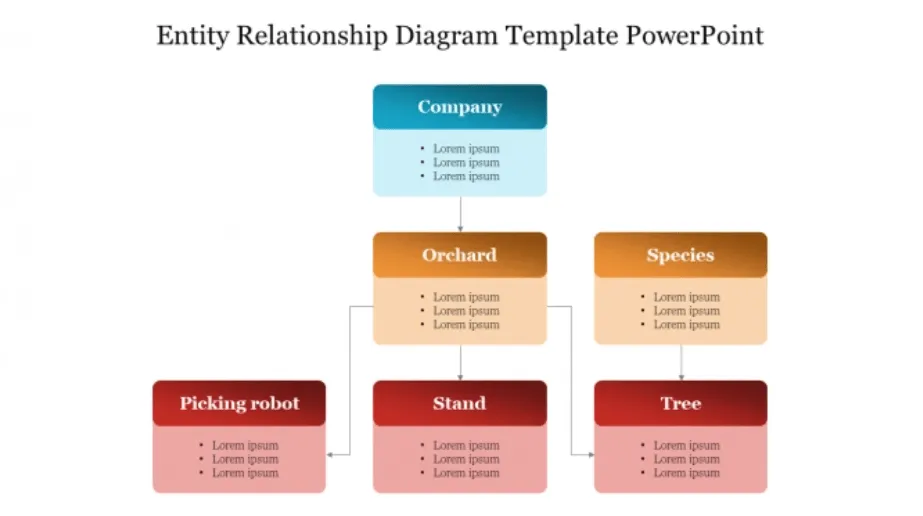

8. Mẫu ERD PowerPoint của SlideEgg
Mẫu ERD PowerPoint của SlideEgg là công cụ đắc lực cho các nhà phát triển phần mềm, quản trị viên cơ sở dữ liệu và bất kỳ ai làm việc với cấu trúc dữ liệu phức tạp. Mẫu này tương thích với Google Slides và giúp việc tạo, hiểu và trình bày các cấu trúc cơ sở dữ liệu phức tạp trở nên dễ dàng.
Biểu đồ ERD có trong mẫu này là một công cụ trực quan mạnh mẽ cho phép bạn minh họa mối quan hệ giữa các thực thể khác nhau trong cơ sở dữ liệu. Điều này rất có giá trị trong việc lập kế hoạch và thiết kế cơ sở dữ liệu, vì nó giúp bạn xác định các vấn đề tiềm ẩn từ sớm, tiết kiệm thời gian và tiền bạc trong dài hạn. 💰
Bạn có thể tùy chỉnh hoàn toàn bản trình bày của mình với các thiết kế trang chiếu khác nhau, mỗi trang chiếu có tỷ lệ khung hình 16:9 và 4:3. Điều chỉnh bảng màu và nút để phù hợp với thương hiệu của bạn.
9. Mẫu mô hình ER PowerPoint của SketchBubble
Mẫu mô hình ER PowerPoint của SketchBubble là giải pháp hoàn hảo để tạo mô hình ER cho các bản trình bày và chương trình phân phối. 12 trang trình chiếu của mẫu này giúp xác định các yếu tố dữ liệu và mối quan hệ cho bất kỳ hệ thống nào, giúp dễ dàng tạo và hiểu các sơ đồ.
Mẫu này đi kèm với nhiều tài sản trực quan để lập bản đồ các mô hình mối quan hệ thực thể. Nó cung cấp các thiết kế mối quan hệ chính, từ mô hình một-một đến nhiều-nhiều, đảm bảo các bản trình bày khái niệm vững chắc. Bạn cũng có thể sử dụng biểu đồ và đồ họa chuyên nghiệp để thu hút khán giả, tạo giao diện tinh tế và điều chỉnh các trang chiếu theo yêu cầu của bạn. 📊
Mẫu này có hai tùy chọn chủ đề màu sắc tuyệt đẹp và có thể hoạt động với PowerPoint, Keynote và Google Slides. Các mục phương tiện định dạng vector HD của mẫu đảm bảo ngay cả những người dùng không am hiểu công nghệ cũng có thể tạo ra các mô hình dữ liệu hấp dẫn!

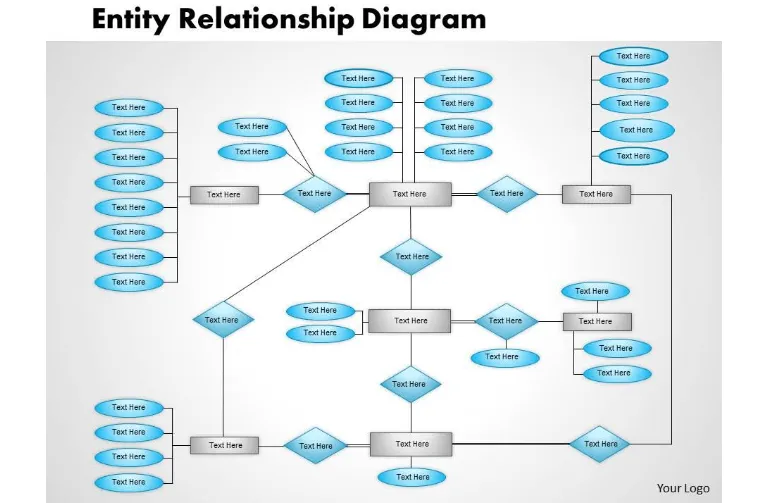

10. Mẫu ERD PowerPoint của SlideTeam
Mẫu ERD PowerPoint của SlideTeam là một công cụ tối giản nhưng tiện dụng để trực quan hóa các cấu trúc dữ liệu phức tạp trong hệ thống thông tin.
Mẫu này cung cấp một giải pháp thân thiện với người dùng để tạo sơ đồ ER trong bản trình bày PowerPoint. Nó giúp bạn dễ dàng xây dựng các biểu diễn đồ họa của các thực thể và mối quan hệ thông qua năm trang chiếu. 🔀
Bạn có toàn quyền chỉnh sửa và điều chỉnh sơ đồ để đáp ứng nhu cầu cụ thể của mình. Dễ dàng xóa hoặc sửa đổi văn bản, thay đổi màu sắc hình dạng hoặc sử dụng độ dốc màu, hủy nhóm đối tượng và thậm chí hoán đổi hình ảnh. Các tùy chọn này cho phép bạn tạo ra các ERD hấp dẫn và giàu thông tin, hoàn toàn phù hợp với nội dung trình bày của bạn!
Mô hình hóa dữ liệu nhanh chóng với các mẫu ERD trong ClickUp
Các mẫu mà chúng tôi giới thiệu đạt điểm cao về thiết kế và tính hữu ích, nhưng nếu bạn đang tìm kiếm các chức năng cộng tác và khả năng kiểm soát tốt hơn đối với quá trình thiết kế, hãy chọn một trong các mẫu ERD miễn phí của ClickUp.
Ngoài việc thúc đẩy tinh thần đồng đội thông qua Bảng trắng, ClickUp còn cung cấp tính năng Bản đồ Tư duy để tạo ra các sơ đồ lưu đồ sâu sắc, nâng cao trải nghiệm mô hình hóa dữ liệu của bạn.
Khám phá Thư viện mẫu của ClickUp để tìm các tùy chọn phù hợp khác hỗ trợ nhóm thiết kế và phần mềm của bạn!
