Você já teve dificuldade para entender um plano de projeto complexo, mas então se deparou com um diagrama ou visualização que de repente deixou tudo claro?
É incrível como uma imagem clara literalmente mostra uma visão mais clara, não é mesmo?
Um mapa de processos dá vida e clareza a todas as funções e até mesmo à visão de uma organização. Adivinha o que amplia seu impacto? Os símbolos de mapas de processos.
Esses elementos fundamentais elevam a compreensão visual a um novo patamar, e a indústria de ferramentas de visualização, avaliada em US$ 9,84 bilhões, concorda com isso.
Este artigo é um guia completo sobre símbolos de mapas de processos. Explicaremos o que são, forneceremos símbolos específicos e comuns de mapeamento de processos e discutiremos os principais tipos.
Também abordaremos um guia de seis etapas para criar mapas de processos e como o ClickUp, uma plataforma de gerenciamento de projetos, pode ajudá-lo a criar um.
O que são símbolos de mapas de processos?
Os símbolos de mapas de processos são elementos visuais usados para representar as diferentes etapas, operações e decisões dentro de um processo. Eles ajudam a ilustrar como um processo flui do início ao fim.
O principal objetivo dos símbolos de mapas de processos é tornar procedimentos complexos mais fáceis de entender e analisar. Eles são amplamente utilizados em negócios, engenharia e gerenciamento de processos para indicar como as informações fluem, são armazenadas e executadas.
Símbolos comuns usados no mapeamento de processos
Agora que você tem uma breve visão geral dos símbolos de mapas de processos, aqui estão os símbolos padrão de mapeamento de processos com base em seu uso.
Processamento de dados
Aqui estão os principais símbolos que indicam como os dados são processados e organizados:
| Forma | Nome | Função |
|---|---|---|
| Símbolo de compilação | Representa a fusão de dois ou mais conjuntos de dados | |
| Símbolo de classificação | Indica a ordem em que os dados serão organizados |
Armazenamento de arquivos e informações
Para representar o armazenamento de dados, estes são os símbolos de mapas de processos que você precisa usar:
| Forma | Nome | Função |
|---|---|---|
| Símbolo de dados armazenados | Indica que os dados são armazenados aqui. | |
| Símbolo de banco de dados | Representa uma lista de informações com uma estrutura padrão | |
| Símbolo de armazenamento de acesso direto | Este é um símbolo para um disco rígido. | |
| Símbolo de armazenamento interno | Representa os dados armazenados na memória interna de um sistema. |
Processo e operação
Aqui estão os símbolos do mapa de processos que mostram que uma etapa executa uma tarefa, operação ou lógica:
| Forma | Nome | Função |
|---|---|---|
| Símbolo de processo | Representa uma ação, tarefa ou operação | |
| Símbolo de sub-rotina | Este símbolo mostra uma série de ações relacionadas a uma tarefa maior, que também pode ter um mapa de processos separado. | |
| Símbolo alternativo | Isso mostra que há uma etapa alternativa que poderia ser tomada. | |
| Símbolo de atraso | Representa um período de espera ou atraso | |
| Símbolo de preparação | Esta etapa mostra a preparação antes da próxima operação. | |
| Símbolo de loop manual | Mostra uma sequência de comandos que se repete até ser interrompida manualmente. |
Entrada e saída
Todo mapa de processos deve indicar o tipo de informação. Esses símbolos ajudam a comunicar entradas e saídas:
| Forma | Nome | Função |
|---|---|---|
| Símbolo de entrada ou saída | Representa material ou informação que entra ou sai do processo | |
| Símbolo de documento | Indica uma etapa do processo que usa ou gera um documento ou relatório. | |
| Símbolo de vários documentos | Esta é uma etapa que mostra que vários documentos são usados ou produzidos. | |
| Símbolo de exibição | Mostra que algumas informações são exibidas ou apresentadas | |
| Símbolo de entrada manual | Um símbolo de entrada manual representa que uma etapa requer entrada humana e não é automatizada. |
Ramificação e controle de símbolos de fluxo
Para ajudar sua empresa a visualizar a direção do fluxo de informações, estes símbolos de mapas de processos são essenciais:
| Forma | Nome | Função |
|---|---|---|
| Símbolo de seta | Indica a direção das informações ou do processo. Serve principalmente para fins de leitura. | |
| Símbolo do terminador | Representa o início ou o fim de um processo | |
| Símbolo de decisão | Mostra a etapa em que uma decisão deve ser tomada | |
| Símbolo de conector | Este símbolo conecta dois mapas de processos. Normalmente, para continuar o mapeamento em uma página diferente. | |
| Símbolo de conector fora da página | Este símbolo mostra onde se conecta quando um processo continua em uma página fora da sequência. | |
| Símbolo de mesclagem | Mostra onde vários processos se fundem | |
| Símbolo de extração | Simboliza a extração de um dado específico de um conjunto de dados mais extenso. | |
| Símbolo OR | Um ponto de ramificação onde um dos vários caminhos pode ser seguido |
Glossário de símbolos
Um mapa de processos padronizado garante que cada forma represente um tipo semelhante de tarefa ou operação. Aqui está um glossário para ajudá-lo a entender as formas comuns em um mapa de processos e suas principais funções:
| Forma | Função |
|---|---|
| Círculo | Indica o início ou o fim de um processo |
| Oval | Representa uma etapa ou atividade dentro de um processo |
| Retângulo | Indica um ponto em que uma escolha é feita |
| Diamante | Representa dados que entram ou saem de um processo |
| Paralelogramo | Indica um local onde os dados são armazenados |
| Cilindro | Representa um armazenamento de dados que é acessado sequencialmente. |
| Triângulo | Mostra uma etapa manual ou um atraso no processo |
| Hexágono | Representa uma fonte de dados externa |
| Pentágono | Este é um bloco reutilizável de etapas dentro de um processo maior. |
| Trapézio | Representa um documento ou relatório |
Diferentes tipos de mapas de processos
Os símbolos a serem usados dependem dos tipos de mapas de processos que atendem às suas necessidades. Aqui estão seis tipos padrão de mapas de processos com base em finalidades específicas e melhores casos de uso:
Mapa detalhado do processo
Um mapa detalhado fornece uma visão aprofundada do processo, incluindo todas as etapas e decisões. É ideal para compreender processos complexos ou identificar gargalos.
Aqui estão os símbolos mais usados:
- Símbolos de armazenamento de dados: Banco de dados, documento
- Oval: representa um processo ou atividade
- Retângulo: representa um ponto de decisão
- Diamante: representa uma entrada ou saída
Veja onde você deve usar um mapa de processos detalhado:
- Realizando análises de causa raiz
- Entendendo processos complexos
- Identificando gargalos e ineficiências
- Documentando procedimentos detalhados
Mapa de processos de alto nível
Um mapa de processos de alto nível oferece uma visão geral abrangente dos marcos e pontos de decisão significativos. Ele ajuda a entender o fluxo geral de um processo ou a se comunicar com as partes interessadas.
Aqui estão os símbolos avançados de mapas de processos mais usados:
- Oval: representa um processo ou atividade
- Retângulo: representa um ponto de decisão
- Diamante: representa uma entrada ou saída
Aqui estão as melhores situações para as quais um mapa de processos de alto nível é indicado:
- Visão geral do processo
- Compreendendo o fluxo geral do processo
- Comunicando-se com as partes interessadas
- Planejamento estratégico
Mapa de fluxo de valor (VSM)
Um VSM ajuda a identificar desperdícios e ineficiências dentro de um processo, com foco no fluxo de valor. Essa abordagem é frequentemente usada em softwares VSM dedicados para a melhoria de processos enxutos.
Aqui estão os símbolos envolvidos em um VSM:
- Símbolo de estoque: representa um estoque de materiais
- Seta: representa o fluxo de materiais ou informações
- Triângulo: representa um atraso ou tempo de espera
Um VSM é mais adequado para os seguintes fins:
- Aumentando a eficiência
- Mapeamento de departamentos ou funções inteiros
- Identificando desperdícios e ineficiências
- Melhoria enxuta de processos
- Reduzindo custos
Mapa de processos com raias
Um mapa de processos com raias visualiza um processo em diferentes departamentos ou equipes usando seções claras. Essas seções geralmente representam os departamentos ou funções responsáveis pela tarefa.
Os símbolos de mapas de processos exclusivos da raia são faixas horizontais ou verticais. Essas faixas separam visualmente as responsabilidades das diferentes equipes, departamentos ou indivíduos envolvidos.
Uma raia é perfeita para os seguintes fins:
- Analisando gargalos nos processos
- Entendendo a propriedade do processo
- Identificando transferências entre departamentos
- Melhorando a colaboração entre funções
Árvore de decisão
Uma árvore de decisão representa os processos de tomada de decisão e seus resultados potenciais. Ela se ramifica como uma árvore para ajudar os leitores a entender o que pode acontecer após a execução de uma tarefa.
Aqui estão os símbolos envolvidos:
- Retângulo: representa um ponto de decisão
- Diamante: representa um nó de chance
- Círculo: representa um ponto final
Aqui estão as melhores situações para as quais uma árvore de decisão é adequada:
- Avaliando opções e consequências
- Tomada de decisões
- Avaliação de riscos
- Planejamento de cenários
Fluxograma
Um fluxograma de processos concentra-se na sequência de etapas. É uma ferramenta básica, mas eficaz, para visualizar processos.
Aqui estão alguns dos símbolos básicos de fluxogramas:
- Círculo: representa um ponto inicial ou final
- Oval: representa um processo ou atividade
- Retângulo: representa um ponto de decisão
- Diamante: representa uma entrada ou saída
Aqui estão as melhores situações para as quais um fluxograma é adequado:
- Análise de processos
- Entendendo o fluxo do processo
- Documentando procedimentos
- Módulos de treinamento
Além desses tipos, os tipos de processos baseados em gráficos, como diagramas de fluxo de dados, diagramas de fluxo de trabalho e diagramas de fluxo cumulativo, estão ganhando força no gerenciamento de projetos.
Como criar um mapa de processos usando símbolos
Aqui está um passo a passo em duas partes que aborda a criação e a análise de mapas de processos. As ferramentas de mapeamento de processos do ClickUp podem tornar isso muito mais fácil.
Seis etapas para criar um mapa de processos usando símbolos
Aqui estão as seis etapas que você precisa seguir para criar um mapa de processos eficaz:
Etapa 1: Defina o escopo e a abordagem
O primeiro passo é envolver as partes interessadas e estabelecer o foco e a abordagem do mapa de processos.
Aqui estão duas etapas para fazer isso:
- Identifique o projeto ou função que precisa de atenção
- Convoque uma reunião do comitê diretor com as partes interessadas.
- Anote as expectativas, como a forma como deve ser representado e as informações que devem ser obtidas a partir dele.
Embora pareça extenso, o ClickUp oferece várias ferramentas de visualização para ajudar a definir o escopo e a abordagem logo na primeira reunião.
Os quadros brancos do ClickUp são telas digitais colaborativas ideais para brainstorming e visualização de ideias. Ao definir a intenção, as expectativas e as necessidades de um projeto ou mapa de processos, essa ferramenta sempre cumpre o que promete.
Veja como o ClickUp Whiteboards ajuda a definir o escopo e a abordagem de um mapa de processos em uma reunião com as partes interessadas:
- Faça brainstorming de ideias em tempo real, adicionando notas, formas e desenhos diretamente no quadro branco.
- Mantenha um registro transparente dos resultados da reunião de mapeamento de processos e das decisões tomadas, com dados sobre versões e contribuições.
- Conecte a ferramenta com o gerenciamento de tarefas, o ClickUp e outros elementos do projeto para avançar facilmente para a próxima etapa.
Etapa 2: Documente as etapas
Com as expectativas esclarecidas, o próximo passo é que os chefes funcionais documentem cada etapa, processo de manuseio e metodologia envolvidos.
Isso requer muito brainstorming, mapeamento e compartilhamento. O ClickUp facilita isso com um conjunto dedicado de ferramentas de brainstorming e visualização.
O ClickUp Mind Maps é uma ferramenta visual para brainstorming, organização de ideias e criação de conexões entre conceitos. Depois de definir o escopo e a abordagem, essa ferramenta transforma a maneira como você documenta e conecta cada etapa e operação.
Aqui estão alguns recursos do ClickUp Mind Maps que facilitam a documentação detalhada do mapa de processos:
- Permite que você personalize a aparência e diferencie entre etapas do processo, decisões ou outros elementos.
- Simplifique a seleção de símbolos com acesso a uma biblioteca de símbolos padrão para fluxogramas.
- Visualize o fluxo de dados entre tarefas e etapas com o recurso integrado de conexão por pontos. A ferramenta também vem com uma opção de reorganização para realinhar itens e remover sobreposições confusas automaticamente.
Mesmo com essas ferramentas incríveis, criar uma solução personalizada do zero pode ser demorado. Para resolver isso, você pode acessar vários modelos do ClickUp que estão prontos para uso e são facilmente personalizáveis.

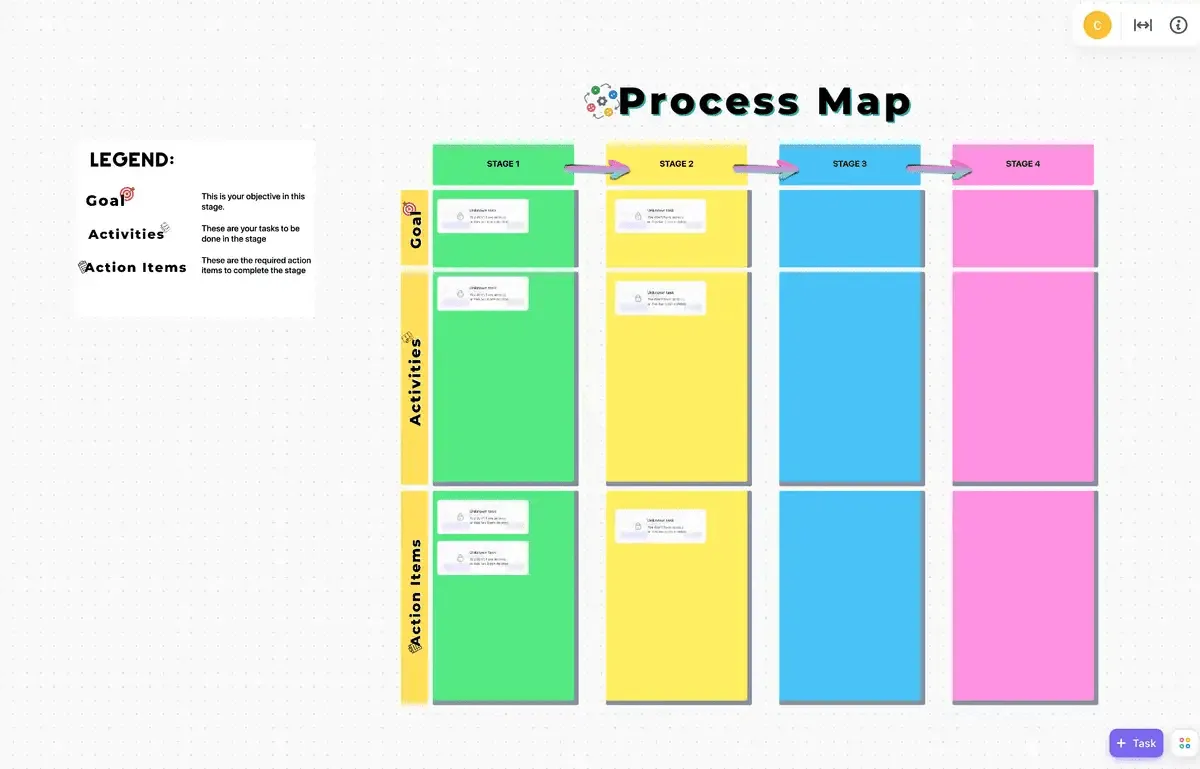

O modelo de quadro branco para mapeamento de processos do ClickUp é a estrutura ideal para o mapeamento e a documentação colaborativos de processos. Sua estrutura básica, mas visualmente impressionante, garante que todas as observações levem a uma visualização clara e organizada.
Aqui estão alguns recursos que tornam a documentação e a visualização das etapas perfeitas:
- Permite organizar etapas e conexões sem esforço. Isso simplifica a seleção de símbolos de mapas de processos.
- Ajuda a capturar detalhes e descrições de etapas facilmente com recursos abrangentes de formatação de texto, como banners, estilos de fonte e destaques.
- Capacita as equipes a criar e refinar mapas de processos em conjunto com recursos colaborativos, como atualizações em tempo real e comentários instantâneos.
Etapa 3: Selecione e mapeie os símbolos
Depois de definir as etapas e os processos, você deve finalizar quais símbolos se aplicam.
Aqui estão alguns fatos importantes a serem lembrados ao selecionar seus símbolos de mapeamento de processos:
- A natureza e a função do processo
- Quais são os passos a seguir após concluir a primeira etapa?
- Principais fatos envolvidos na descrição do processo
Com o conjunto de símbolos de mapeamento de processos mapeados para cada etapa, colocá-los juntos como um mapa de processos se torna muito fácil.
Etapa 4: Padronize com um modelo
Projetos, soluções lógicas e departamentos tendem a ter processos numerosos, mas semelhantes. Quando seu mapa de processos estiver pronto, padronize-o como um modelo. Ele se tornará sua referência para criar rapidamente novos mapas de processos.

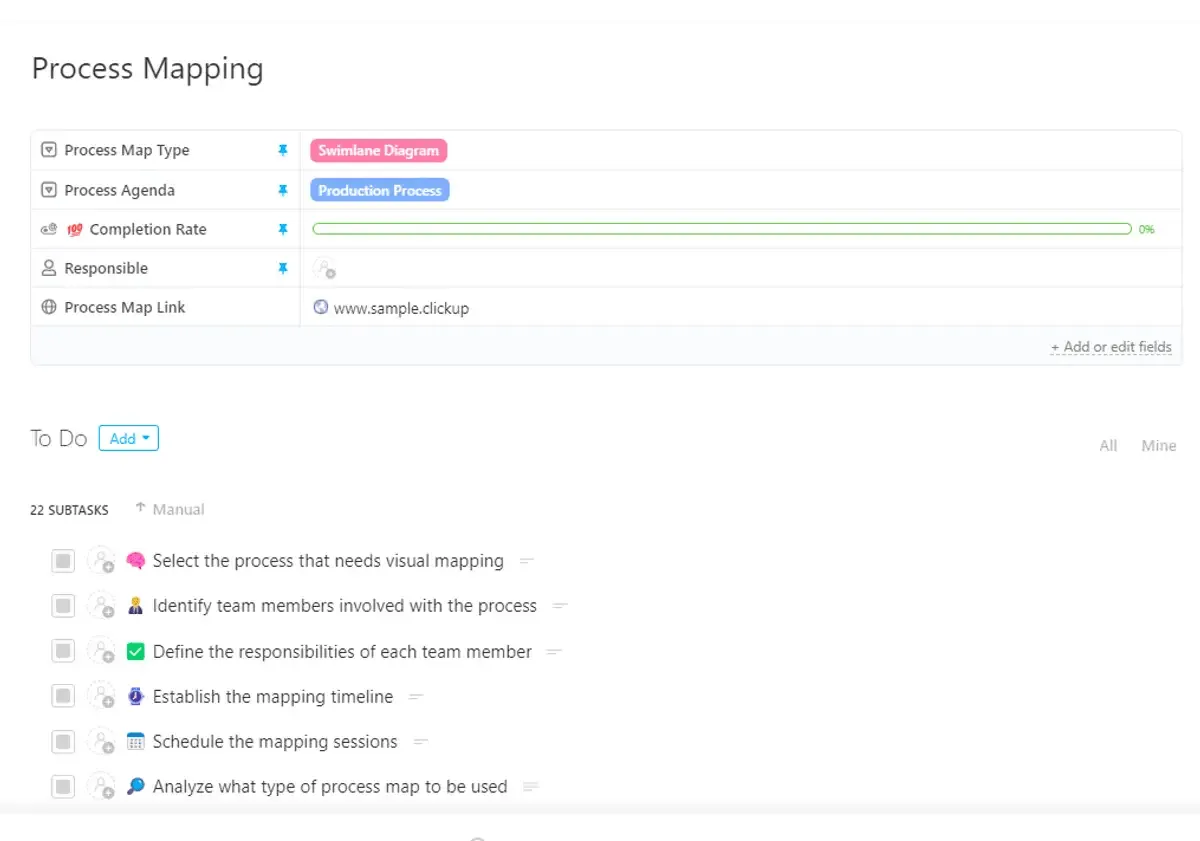

O ClickUp possui várias estruturas de mapeamento de processos, como o Modelo de Fluxograma de Processos do ClickUp e vários outros modelos de mapeamento de fluxo de valor, para otimizar seu processo de criação.
Se você está procurando uma estrutura que se adapte facilmente às suas necessidades comerciais, o modelo de mapeamento de processos do ClickUp é a solução ideal. Desde a criação do fluxo de trabalho até a colaboração em equipe, este modelo permite que você visualize tudo.
Aqui estão alguns recursos que destacam sua capacidade de se tornar sua solução padronizada padrão:
- Permite que as equipes colaborem em tempo real, facilitando as melhorias nos processos.
- Conecte mais de 1000 ferramentas com as integrações do ClickUp. Isso garante que você tenha os dados mais recentes para respaldar os símbolos de mapeamento de processos que você selecionou.
- Economize tempo na criação do seu mapa de processos padrão com sua interface amigável, vasta biblioteca de símbolos de mapas de processos e configurações rápidas de arrastar e soltar.
Etapa 5: Otimize e automatize
Embora você possa ter todos os seus processos de negócios mapeados, eles estão sujeitos a alterações. Otimizar e automatizar seus mapas de processos ajuda a mantê-los atualizados diante de qualquer mudança. Isso é especialmente útil ao analisar novos desafios ou implementar melhorias de forma horizontal.
Essa etapa geralmente requer a adoção de tecnologia e ferramentas avançadas. Isso muitas vezes leva a desafios financeiros e relacionados à competência. O ClickUp simplifica tudo isso com sua ferramenta de plataforma de IA dedicada.
O ClickUp Brain é a ferramenta de IA integrada do ClickUp que impulsiona a automação e fornece insights detalhados sobre os dados. Quando incorporado aos seus mapas de processos, ele simplifica a criação e ajuda a manter suas visualizações atualizadas.
Aqui estão alguns benefícios do ClickUp Brain em mapas de processos:
- Simplifique as técnicas de mapeamento de processos automatizando tarefas e oferecendo comandos em linguagem natural.
- Gera uma pré-visualização da modelagem de processos com seus algoritmos avançados.
- Sugere as melhores etapas e o melhor curso de ação
- Permite a colaboração em tempo real e analisa fluxos de trabalho para identificar ineficiências.
- Torna a atualização do mapa clara com resumos instantâneos e insights sobre como seus processos de negócios mudaram.
Analisando um exemplo de mapa de processos
Agora que você sabe como criar um processo, vamos analisar e interpretar um exemplo.
Etapa 1: Defina o tipo de mapa de processos

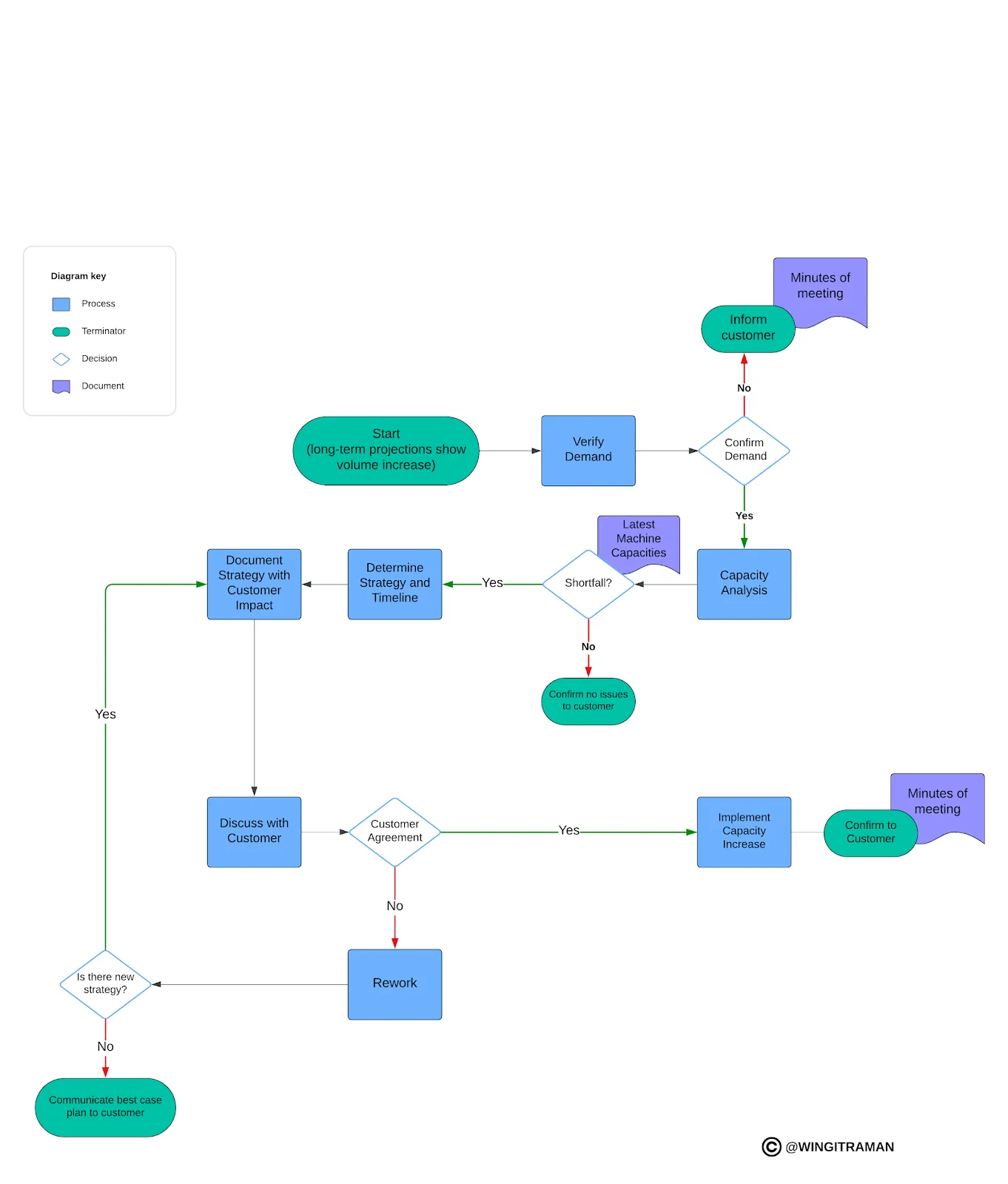

Criamos um fluxograma com um fluxo lógico, elementos de tomada de decisão e loops de retrabalho.
Identificar o tipo de mapa de processos ajuda a entender como interpretá-lo.
Etapa 2: Identifique sua finalidade
Esta visualização mapeia como as equipes de vendas e logística devem lidar com o aumento da projeção da demanda dos clientes. Ela descreve as etapas envolvidas na verificação da demanda, na comunicação com o cliente e em como trabalhar para aumentar a capacidade.
Etapa 3: Anote observações e interpretações
Depois de seguir passo a passo, é importante anotar o que você entendeu.
Aqui está uma análise do exemplo de fluxograma:
- O processo começa com o cliente comunicando projeções de longo prazo que mostram um aumento no volume.
- A equipe de vendas verifica a demanda e, se confirmada, colabora com o cliente para documentar os novos requisitos e seu impacto.
- A equipe de logística determina a estratégia e o impacto em suas operações.
- Se houver falta de capacidade, a equipe explora opções como utilizar a capacidade latente das máquinas ou implementar aumentos de capacidade.
- A comunicação com o cliente é mantida durante todo o processo, garantindo o alinhamento e gerenciando as expectativas.
- O processo inclui um ciclo de retrabalho para desenvolver novas estratégias de aumento de capacidade até que nenhuma opção seja viável. Isso também indica que podem ser necessários ajustes com base no feedback dos clientes ou na evolução das circunstâncias.
Os benefícios de usar símbolos de mapas de processos
Agora que você sabe como criar um mapa de processos com símbolos, vamos mostrar como isso transforma seus negócios. Aqui estão cinco benefícios de usar símbolos de mapas de processos:
Aumenta a clareza e a compreensão
Os símbolos de mapas de processos têm como objetivo simplificar um processo complexo. Com um conjunto padronizado de símbolos, o fluxo de informações é rápido e eficaz. Isso torna a compreensão do fluxo do processo simples, mesmo para as partes interessadas sem conhecimento técnico.
A visualização aprimorada também ajuda as equipes a identificar áreas com potencial para melhorias.
Melhora a comunicação e a colaboração
Os símbolos de mapas de processos são uma linguagem própria. Visualizar seus processos com uma linguagem comum promove uma melhor comunicação e compreensão. Os símbolos certos também simplificam as discussões e facilitam o trabalho em equipe eficiente.
Aumenta a eficiência dos processos
Uma das principais razões pelas quais as empresas adotam mapas de processos é para melhorar suas operações.
Os símbolos do mapa de processos destacam com eficiência gargalos, redundâncias e ineficiências em seus processos. Isso resulta em fluxos de trabalho simplificados e eficiência geral.
Facilita a tomada de decisões
Um mapa de processos com os símbolos certos facilita a avaliação de diferentes opções. Essa abordagem lógica e baseada em dados é crucial para melhorar a precisão das decisões.
Ao visualizar os resultados potenciais de diferentes escolhas, você pode identificar o melhor curso de ação e evitar erros dispendiosos.
Promove a responsabilidade
Os símbolos do mapa de processos esclarecem quem é responsável por cada ação ou etapa. Eles também simplificam o processo de delegação de tarefas e aumentam o desempenho, informando aos funcionários o escopo de seu trabalho.
Otimize os processos de negócios com o ClickUp
Embora os mapas de processos deem sentido às operações complexas de uma empresa, os símbolos dos mapas de processos são a chave para simplificar suas complexidades e melhorar a eficiência. Saber como usar um mapa de processos é vital para facilitar a comunicação, a colaboração e a tomada de decisões.
Com o guia completo e os exemplos de símbolos padrão de mapas de processos que abordamos, você está quase pronto para transformar seus níveis de produtividade.
Tudo o que resta é escolher o ClickUp e sua ampla gama de ferramentas para otimizar sua jornada de mapeamento de processos. Então, inscreva-se no ClickUp para experimentar!
