Algunas bases de datos dependen de las relaciones con entidades más fuertes para seguir funcionando.
Imagine que está diseñando una base de datos para un hospital. En una base de datos hospitalaria, el historial de un paciente es independiente, pero las notas del tratamiento tienen dependencia con respecto a él.
Estas entidades con dependencia del contexto se denominan entidades débiles. Dependen de entidades más fuertes para darles significado y propósito, lo que las convierte en una parte vital del diseño de bases de datos relacionales.
En este blog, explicaremos el concepto de entidades débiles en diagramas ER para ayudarle a diseñar bases de datos eficientes e intuitivas.
⏰ Resumen de 60 segundos
- Una entidad débil es aquella que no puede identificarse de forma única por sus atributos y depende de una entidad propietaria para su identificación.
- Las secciones de elementos de factura y los miembros dependientes de la familia suelen denominarse tipos de entidades débiles.
- Herramientas como ClickUp ayudan a visualizar y colaborar en diagramas ER, optimizar el diseño y realizar un uso compartido.
Comprender las entidades débiles en los diagramas ER
La definición de una entidad débil es un componente de la base de datos que no puede identificarse de forma única solo por sus atributos. Tiene una dependencia con respecto a una entidad fuerte (o propietaria) para su identificación.
Este concepto es fundamental en los modelos de entidad-relación (ER) en el diseño de bases de datos.
📌 Ejemplo: En una base de datos universitaria, el dependiente puede representar a los familiares de un profesor. El dependiente no puede identificarse de forma única sin hacer referencia al ID del profesor, lo que lo convierte en una entidad débil. La combinación del ID del profesor y el nombre del dependiente forma una clave compuesta.
Para comprender mejor las entidades débiles, veamos sus características:
- Ausencia de clave primaria: las entidades débiles tienen una dependencia de una clave compuesta, que combina sus atributos con la clave primaria de la entidad fuerte.
- Dependiente por diseño: una entidad débil depende de una entidad fuerte para tener significado; no puede existir sin una entidad fuerte.
- Clave parcial (discriminador): Una clave parcial diferencia las instancias de la entidad débil dentro del ámbito de una entidad fuerte.
Una entidad débil tiene tres componentes principales: la clave parcial, la relación identificativa y la clave compuesta.
Diferencias clave entre entidades débiles y fuertes
Una entidad fuerte en un modelo de datos tiene un identificador único y puede existir independientemente de otras entidades. Tiene una clave principal que la identifica y puede interactuar con otras entidades dentro del modelo.
📌 Ejemplo: Una persona puede identificarse mediante su número de la Seguridad Social (SSN), o un empleado puede identificarse mediante su ID de empleado, lo que convierte a estos códigos en entidades fuertes.
La distinción entre entidades fuertes y débiles ayuda a definirlas y clasificarlas en la categoría adecuada. Esto permite crear una base de datos estructurada y eficiente con casos de uso reales.
Veamos sus diferencias. 👇
| Función | Entidad débil | Entidad fuerte |
| Clave primaria | Carece de clave primaria, pero tiene una clave discriminadora parcial. | Cuenta con una clave principal que identifica de forma única cada instancia. |
| Independencia | Dependiente de una entidad fuerte para su existencia. | Independiente; puede existir sin otra entidad. |
| Representación en diagramas ER | Representada por un rectángulo doble. | Representada por un único rectángulo. |
| Representación de relaciones | La relación con una entidad fuerte se representa con un doble rombo. | La relación entre dos entidades fuertes se muestra con un solo rombo. |
| Restricciones de participación | Siempre tiene una participación total en su relación identificativa. | Puede tener o no participación total en las relaciones. |
| Ejemplo | Elemento de factura (relacionado con la factura) Reserva de habitación (relacionada con el hotel) Detalles del pedido (relacionados con el pedido) | Entidad clienteProducto Empleado |
📖 Lea también: 10 plantillas gratuitas de diagramas de contexto
Representación de entidades débiles en diagramas ER
Las entidades débiles añaden complejidad a su base de datos al introducir dependencias funcionales e s que necesitan una representación clara.
Vamos a entenderlo mejor. 💪
Claves externas
Las claves externas enlazan las entidades débiles con sus entidades fuertes correspondientes. Estas claves se derivan de la clave principal de la entidad fuerte, lo que permite identificar de forma única a la entidad débil.
Por ejemplo, en una base de datos universitaria, un conjunto de entidades débiles «Sección» podría incluir una clave externa que apunte al ID de la entidad «Curso» junto con sus atributos, como el número de sección.
💡 Consejo profesional: tenga en cuenta la lógica empresarial al crear un diagrama UML o ERD. Estos factores pueden afectar a la forma en que las entidades débiles se relacionan con las entidades fuertes a lo largo del tiempo.
Claves únicas y sustitutas
Aunque las entidades débiles carecen de clave principal, tienen restricciones únicas, denominadas claves únicas, para garantizar que las combinaciones de atributos (con claves externas) sigan siendo distintas en todos los registros.
Además, puede emplear claves sustitutas para simplificar la identificación. Estos ID generados por el sistema sirven como identificadores únicos dentro de la base de datos y a menudo se resaltan en los diagramas ER.
Representación visual y rótulos
En los diagramas ER, las entidades débiles siguen convenciones específicas para resaltar sus dependencias. Una entidad débil se representa con un rectángulo doble, y la relación que la conecta con una entidad fuerte se dibuja con un rombo doble. Este estilo visual distintivo enfatiza su interdependencia.

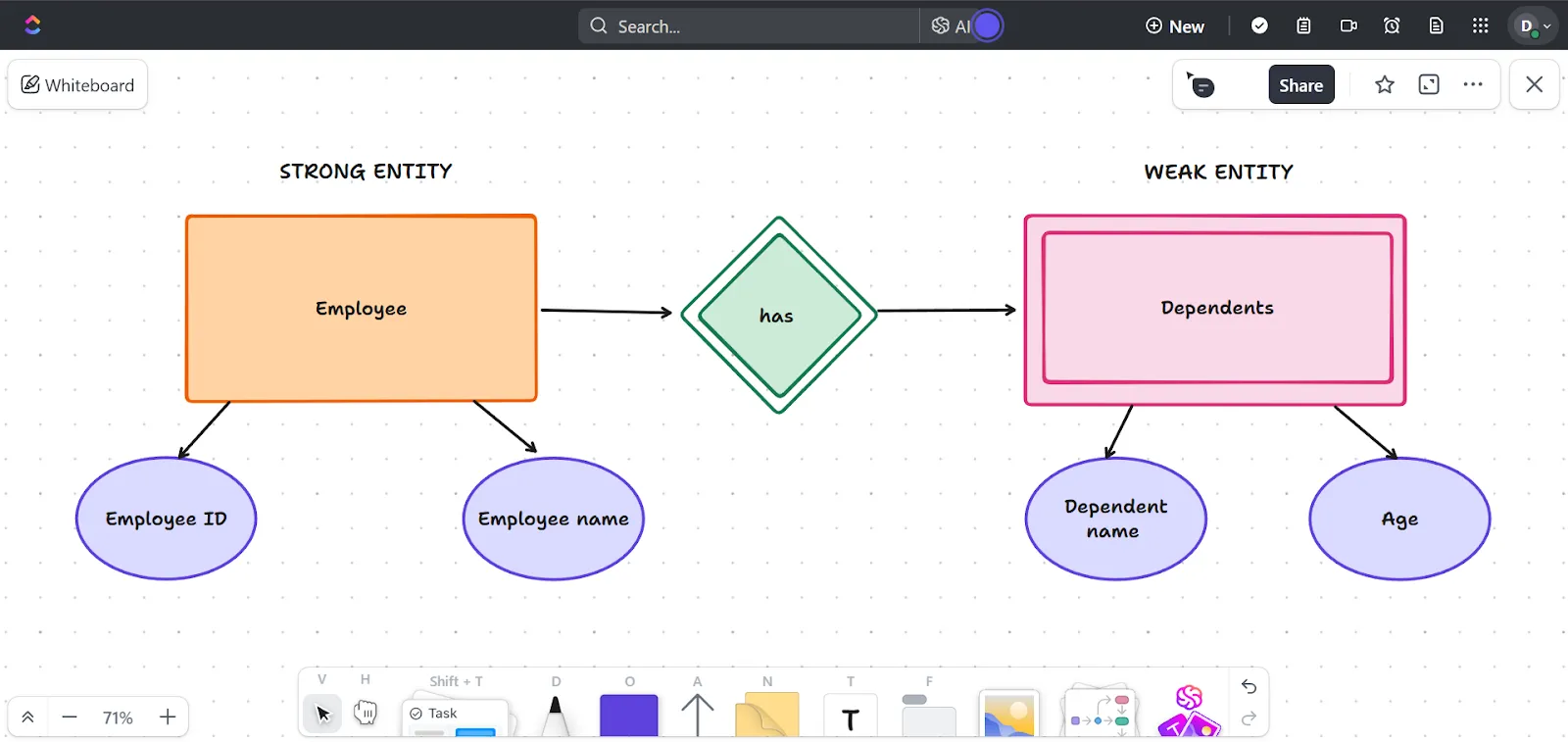

Veamos un ejemplo real de un diagrama E-R para comprenderlo mejor:
- Entidad fuerte: Empleados (rectángulo único)
- Entidad débil: Dependientes (doble rectángulo)
- Relación: «Tiene» (doble rombo)
ClickUp Pizarra es una excelente herramienta de diseño de bases de datos para representar visualmente relaciones complejas en diagramas ER, como las entidades débiles. Le permite crear modelos de bases de datos dinámicos para comprender mejor las interdependencias.
Las pizarras le permiten dibujar y manipular estos elementos sin esfuerzo, convirtiendo conceptos abstractos de bases de datos en diagramas tangibles y organizados.
Puede añadir formato de texto enriquecido, tablas y bloques de contenido para definir claramente cada entidad y sus atributos, lo que garantiza que su diagrama sea funcional y visualmente atractivo.
💡 Consejo profesional: Prioriza la simplicidad en tus diseños. Evita saturar los diagramas con información innecesaria. Utiliza rótulos claros, figuras sencillas y estructuras bien organizadas para que sean fáciles de interpretar.
Herramientas para el diseño de bases de datos
Un diseño eficaz de bases de datos requiere las herramientas ERD ( ) adecuadas para crear y visualizar estructuras con relaciones complejas.
Las herramientas de diagramación como Miro, Lucidchart y ClickUp son ideales para crear representaciones claras y organizadas de bases de datos. Estas herramientas simplifican la definición de relaciones entre entidades, la creación de esquemas y la identificación de entidades débiles.
Entre ellos, ClickUp, la aplicación para todo lo relacionado con el trabajo, destaca por sus capacidades de gestión de proyectos y tareas. Su conjunto de herramientas facilita la colaboración, el uso compartido de información y la documentación en tiempo real entre los equipos de software.
Con ClickUp Pizarras, puede dibujar, anotar e integrar modelos de bases de datos directamente en los flujos de trabajo de los proyectos. Esto significa que puede conectar diagramas ER a tareas, proyectos y debates para agilizar el proceso de diseño y mantener a todos alineados.
Tareas de ClickUp

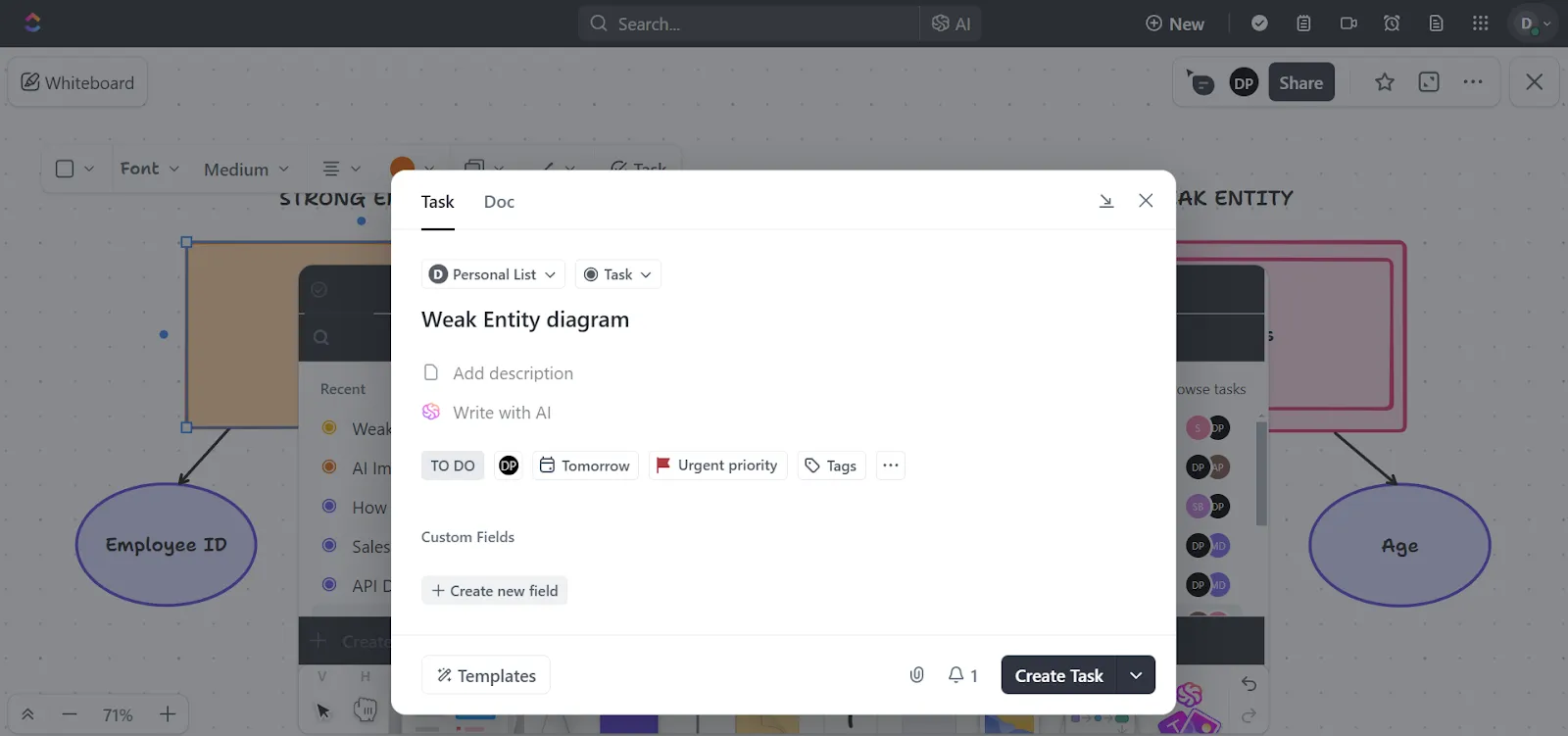

También puede convertir sus sesiones de lluvia de ideas en planes viables sin cambiar de herramienta. Mientras traza ideas o flujos de trabajo en una Pizarra, puede crear tareas de ClickUp directamente desde sus notas o figuras. ¿Tiene una idea genial? Resáltela y conviértala en una tarea con plazos, personas asignadas y prioridades, todo ello sin salir de la Pizarra.
Documentación de ClickUp

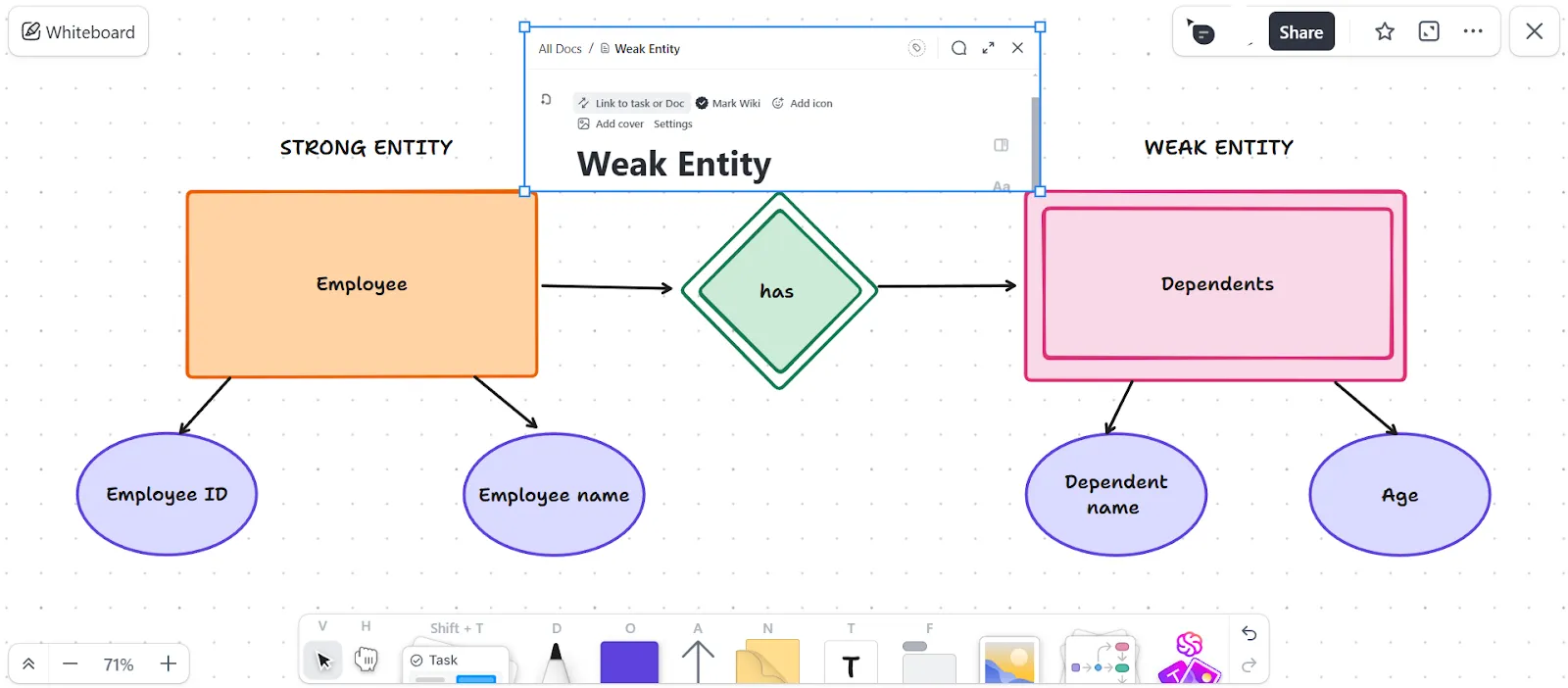

Y eso no es todo. Las pizarras tienen una conexión perfecta con ClickUp Docs, lo que le permite adjuntar planes visuales directamente a los resúmenes de sus proyectos o materiales de formación. De este modo, sus diagramas y documentación estarán organizados y accesibles en un solo lugar.
Esta integración facilita el paso de la lluvia de ideas generales a la ejecución detallada.
La plantilla de diagrama de relaciones entre entidades es una herramienta sólida para visualizar y gestionar conjuntos de datos complejos sin necesidad de conocimientos técnicos. Puede crear representaciones visuales de las relaciones entre bases de datos para ayudar a su equipo a comprender cómo se conectan las diferentes entidades.
La plantilla le permite obtener nueva información sobre su conjunto de datos, identificar posibles problemas, mejorar la precisión del modelado de datos y reducir los errores de estructura. Por supuesto, también le ahorra tiempo en el proceso de desarrollo.
Buenas prácticas para trabajar con entidades débiles
El diseño de bases de datos con entidades débiles requiere un enfoque cuidadoso para garantizar la eficiencia y la claridad.
Exploremos algunas buenas prácticas que le ayudarán a incorporar de forma eficaz entidades débiles en su base de datos relacional . 📄
- Defina una clave parcial: asigne un discriminador a la entidad débil para diferenciar de forma única sus instancias dentro del ámbito de la entidad fuerte relacionada.
- Normalice los datos: estructure las entidades débiles para que se ajusten a los principios de normalización, evitando la redundancia.
- Valide las partes interesadas: Revise el diagrama ER con las partes interesadas para detectar inconsistencias o detalles omitidos, asegurando la alineación con los requisitos de la empresa y las funciones.
- Optimice la cardinalidad y la participación: Defina con precisión la cardinalidad (por ejemplo, uno a muchos) y las restricciones de participación (por ejemplo, participación total o parcial).
- Revisar y repetir: Vuelva a revisar los diagramas ER con regularidad para adaptarse a las necesidades cambiantes de la empresa.
💡 Consejo profesional: Utilice un alto contraste de colores para que sus diagramas sean más legibles y accesibles. Proporcione textos alternativos o anotaciones para imágenes complejas, símbolos poco claros, relaciones o notaciones personalizadas para ayudar a todos los miembros del equipo a comprenderlos.
Ejemplos de entidades débiles en situaciones reales
Veamos algunos ejemplos prácticos y fáciles de entender que le ayudarán a comprender la versatilidad de las entidades débiles.
- Sistemas de gestión de pedidos: Los elementos de línea de pedido, como el ID del producto y la cantidad, requieren que el ID del pedido exista y se identifique dentro de los sistemas de comercio electrónico.
- Educación: Las secciones de los cursos se identifican combinando el ID del curso con el número de sección, lo que refleja su dependencia de la entidad del curso.
- Finanzas: Los elementos de las facturas dependen de la factura asociada para su identificación, con detalles vinculados a un ID de factura específico.
- Seguros: los dependientes, como cónyuges o hijos, dependen del ID del titular de la póliza y de su tipo de relación para su identificación.
- Publicación: Las ediciones de los libros están enlazadas al título del libro principal para que sigan siendo identificables.
- Telecomunicaciones: los registros detallados de llamadas, ya que las entidades débiles dependen de un suscriptor activo o de la identificación de una cuenta.
📖 Lea también: Cómo crear una base de datos en Excel
Diseña tus diagramas ER con ClickUp
Las entidades débiles añaden complejidad y profundidad a su base de datos, creando dependencias que deben representarse con claridad.
ClickUp te ayuda a crear y colaborar en estos diagramas. Sus funciones, como ClickUp Pizarras, te permiten visualizar entidades débiles y sus relaciones en tiempo real, lo que lo hace perfecto para proyectos en equipo.
