แผนผังโทโพโลยีเครือข่ายที่ออกแบบมาอย่างดีสามารถเป็นทางออกได้ โดยให้ข้อมูลเชิงลึกเกี่ยวกับกระแสข้อมูล ความสัมพันธ์ระหว่างอุปกรณ์ และจุดอ่อนที่อาจเกิดขึ้น ในบทความบล็อกนี้ เราจะนำเสนอคู่มือแบบทีละขั้นตอนเพื่อสร้างแผนผังโทโพโลยีเครือข่ายที่มีประสิทธิภาพ
⏰ สรุปใน 60 วินาที
- โครงสร้างเครือข่ายกำหนดวิธีการจัดวางอุปกรณ์และการเชื่อมต่อในเครือข่าย ซึ่งส่งผลต่อประสิทธิภาพและความสามารถในการขยายระบบ
- มีสองประเภทหลักของโครงสร้างเครือข่าย ได้แก่ แผนผังเครือข่ายเชิงตรรกะและแผนผังเครือข่ายเชิงกายภาพ
- ประเภทต่าง ๆ ของโทโพโลยี ได้แก่ bus, ring, star, mesh และ hybrid
- เพื่อสร้างแผนผังโครงสร้างเครือข่าย ให้เริ่มด้วยการกำหนดเป้าหมาย ไม่ว่าจะเป็นการแก้ไขปัญหาหรือการขยายความจุ
- จากนั้นจัดแผนที่อุปกรณ์ต่าง ๆ และข้อมูลของพวกมันโดยใช้แผนที่ความคิด (mind map) ซึ่งช่วยให้มองเห็นภาพรวมของทุกส่วนประกอบได้ชัดเจนขึ้น
- เลือกโครงสร้างเครือข่ายที่เหมาะสมตามเป้าหมายของคุณ และสร้างแผนผังโดยใช้ซอฟต์แวร์ เช่นClickUp
โทโพโลยีเครือข่ายคืออะไร?
โทโพโลยีเครือข่ายคือ การจัดวางอย่างเป็นระบบของโหนด (อุปกรณ์) และลิงก์ (เส้นทางการสื่อสาร) ภายในเครือข่าย ซึ่งกำหนดวิธีการที่อุปกรณ์ต่าง ๆ เช่น คอมพิวเตอร์ เซิร์ฟเวอร์ รูเทอร์ สวิตช์ และจุดปลาย จะสื่อสาร ปฏิสัมพันธ์ และแลกเปลี่ยนข้อมูลกัน
การจัดวางนี้ไม่ใช่เพียงเรื่องของการเชื่อมต่อเท่านั้น แต่ยังรวมถึงพลวัตทางโครงสร้างและหน้าที่ ซึ่งมีอิทธิพลต่อประสิทธิภาพของเครือข่าย ความทนทานต่อความผิดพลาด และความสามารถในการขยายตัว
กล่าวอย่างง่ายๆ โทโพโลยีเครือข่ายอธิบายถึงการจัดตั้งวิธีการที่อุปกรณ์ต่างๆ สื่อสารและแบ่งปันข้อมูลภายในเครือข่าย

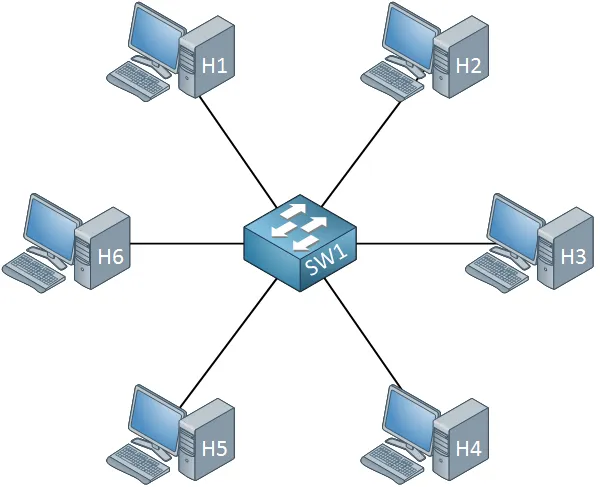

📌 ตัวอย่าง: ในแผนผังด้านล่างนี้ อุปกรณ์ทั้งหมดเชื่อมต่อกับฮับกลาง ซึ่งทำหน้าที่เป็นจุดสำคัญในการสื่อสาร หากอุปกรณ์หนึ่งต้องการส่งข้อมูลไปยังอุปกรณ์อื่น มันจะส่งข้อมูลไปยังฮับ ซึ่งฮับจะส่งต่อข้อมูลนั้นไปยังอุปกรณ์อื่น
ในกรณีนี้ ให้คิดถึงฮับ (hub) เหมือนผู้จัดการหรือผู้ควบคุมเครือข่าย ส่วนอุปกรณ์แต่ละเครื่องทำหน้าที่เหมือนพนักงานที่สื่อสารกับผู้จัดการ แต่ไม่สื่อสารกันเอง
ดังนั้น ในแก่นแท้แล้ว โทโพโลยีเครือข่าย กำหนดกฎเกณฑ์ของการไหลของข้อมูล และกำหนดเส้นทางข้อมูลรวมถึงลำดับความสำคัญภายในระบบ
โครงสร้างเครือข่ายมีผลกระทบโดยตรงต่อประสิทธิภาพและประสิทธิภาพการทำงานของเครือข่าย ดังนี้:
- ⚡ ความล่าช้า: โครงสร้างเครือข่ายส่งผลต่อความเร็วในการส่งข้อมูลระหว่างอุปกรณ์
- 🚀 Throughput: โครงสร้างที่มีประสิทธิภาพจะนำไปสู่ Throughput ที่ดีขึ้น (ปริมาณข้อมูลเฉลี่ยที่สามารถผ่านเครือข่ายได้ในช่วงเวลาหนึ่ง)
- 📶 แบนด์วิดท์: หมายถึงความจุสูงสุดของเครือข่ายในการถ่ายโอนข้อมูล ณ เวลาใดก็ตาม โทโพโลยีกำหนดวิธีการแบ่งปันแบนด์วิดท์ระหว่างอุปกรณ์ต่างๆ ในโทโพโลยีแบบบัส (bus topology) แบนด์วิดท์จะถูกแบ่งปันโดยอุปกรณ์ทั้งหมดบนสายสื่อสารเดียว ส่วนในโทโพโลยีแบบดาว (star topology) อุปกรณ์ที่เชื่อมต่อผ่านสวิตช์อาจได้รับแบนด์วิดท์เฉพาะ
- 🛡️ความทนทานต่อความผิดพลาด: โครงสร้างเครือข่ายส่งผลต่อความสามารถของเครือข่ายในการทนต่อความผิดพลาด ตัวอย่างเช่น โครงสร้างแบบเมช (mesh topology) มีความทนทานต่อความผิดพลาดสูง เนื่องจากมีการเชื่อมต่อหลายทางที่ให้เส้นทางสำรองหากลิงก์หนึ่งเกิดความผิดพลาด
ประเภทของโครงสร้างเครือข่าย
โดยทั่วไป โครงสร้างเครือข่ายมีสองประเภท คือ โครงสร้างทางกายภาพและโครงสร้างทางตรรกะ
โครงสร้างเครือข่ายทางกายภาพ
โทโพโลยีเครือข่ายทางกายภาพหมายถึง การจัดวางอุปกรณ์และสายเคเบิลทางกายภาพที่แท้จริง ตัวอย่างเช่น สายเคเบิลที่วิ่งผ่านเพดานและผนังสำนักงานเพื่อเชื่อมต่อคอมพิวเตอร์กับห้องเซิร์ฟเวอร์ สะท้อนให้เห็นถึงโทโพโลยีทางกายภาพของเครือข่าย
โทโพโลยีแบบเมช (Mesh), โทโพโลยีแบบบัส (Bus), และโทโพโลยีแบบวงแหวน (Ring) เป็นตัวอย่างของโทโพโลยีทางกายภาพประเภทต่าง ๆ (เราได้อธิบายรายละเอียดไว้ด้านล่างแล้ว)
โครงสร้างเครือข่ายเชิงตรรกะ
แผนผังนี้แสดง วิธีที่ข้อมูลไหลระหว่างอุปกรณ์ต่าง ๆ โดยไม่ขึ้นอยู่กับการเชื่อมต่อทางกายภาพ อีเทอร์เน็ต (Ethernet), OSI (Open Systems Interconnection), และ TCP/IP (Transmission Control Protocol/Internet Protocol) เป็นรูปแบบโทโพโลยีเชิงตรรกะที่แตกต่างกัน
🧠 คุณรู้ไหม? อินเทอร์เน็ตถูกพัฒนาขึ้นครั้งแรกในฐานะโครงการในยุคสงครามเย็น ในปี 1969 กระทรวงกลาโหมสหรัฐฯ ได้สร้าง ARPANET (Advanced Research Projects Agency Network) เพื่อรับประกันว่าการสื่อสารทางทหารจะสามารถอยู่รอดได้แม้เกิดการโจมตีด้วยอาวุธนิวเคลียร์.
ประเภททั่วไปของแผนผังโครงสร้างเครือข่าย
เพื่อเข้าใจแผนผังเครือข่ายทางกายภาพหรือทางตรรกะได้ดีขึ้น ให้คิดถึงมันเหมือนแบบแปลนของระบบถนนในเมือง ถนน (ลิงก์) เชื่อมต่อพื้นที่ต่าง ๆ (โหนด) ทำให้ยานพาหนะ (ข้อมูล) สามารถเดินทางระหว่างพื้นที่เหล่านั้นได้ คุณคงเห็นด้วยว่าวิธีการออกแบบถนนเหล่านี้ — ไม่ว่าจะเป็นแบบตารางหรือเส้นทางวงกลม — จะส่งผลโดยตรงต่อการไหลของจราจรและความสะดวกในการเข้าถึง ใช่ไหม?
โดยอ้างอิงจากตัวอย่างนี้ มาทำความเข้าใจตัวอย่างแผนผังเครือข่ายต่าง ๆ กันเถอะ
1. โครงสร้างเครือข่ายแบบจุดต่อจุด
โครงสร้างเครือข่ายแบบง่ายนี้เป็นการเชื่อมต่อโดยตรงระหว่างสองจุดเครือข่าย ซึ่งโดยทั่วไปประกอบด้วยเครื่องส่งและเครื่องรับ โดยไม่มีอุปกรณ์กลาง เช่น สวิตช์หรือเราเตอร์
➡️ หลักการทำงาน: ข้อมูลถูกส่งผ่านเส้นทางเดียว โดยใช้สื่อทางกายภาพต่าง ๆ เช่น สายไฟเบอร์ออปติก สายโคแอกเชียล หรือสัญญาณไร้สาย ขึ้นอยู่กับระยะทางและความต้องการด้านแบนด์วิธ โทโพโลยีนี้ใช้โปรโตคอลการสื่อสาร เช่น TCP/IP สำหรับการส่งข้อมูล
🌟 เหมาะสำหรับ: การสื่อสารที่เรียบง่ายและมีความหน่วงต่ำ ซึ่งการโต้ตอบระหว่างอุปกรณ์สองเครื่องที่เฉพาะเจาะจงเป็นสิ่งสำคัญ และไม่จำเป็นต้องใช้การส่งสัญญาณแบบกระจายหรือการกำหนดที่อยู่ ตัวอย่างเช่น การถ่ายโอนข้อมูลง่ายๆ ระหว่างสองสถานที่
📖 อ่านเพิ่มเติม:แม่แบบการรวบรวมความต้องการแบบ Agile ฟรีใน Excel & ClickUp
2. โครงสร้างเครือข่ายแบบบัส
โทโพโลยีแบบบัส (Bus topology) คือโครงสร้างเครือข่ายแบบเส้นตรง ที่อุปกรณ์ทั้งหมดใช้สื่อการสื่อสารแบบรวมศูนย์ร่วมกัน ซึ่งมักเรียกว่า ‘บัส’ บัสทำหน้าที่ส่งแพ็กเก็ตข้อมูลระหว่างอุปกรณ์ต่างๆ
โทโพโลยีนี้ถือเป็นตัวเลือกการออกแบบในขั้นต้น เนื่องจากความเรียบง่ายและความคุ้มค่า อย่างไรก็ตาม เมื่อปริมาณการจราจรในเครือข่ายเพิ่มขึ้น โทโพโลยีแบบบัสอาจกลายเป็นไม่ประสิทธิภาพ เนื่องจากต้องพึ่งพาโครงข่ายหลักเพียงเส้นเดียว นอกจากนี้ ความเสี่ยงของการชนกันและความซับซ้อนในการแก้ไขปัญหาจะเพิ่มขึ้นเมื่อมีอุปกรณ์เพิ่มเติมถูกเพิ่มเข้าไปในบัส
➡️ หลักการทำงาน: ในโครงสร้างนี้ ข้อมูลที่ส่งจากโหนดจะถูกส่งแบบกระจายไปยังอุปกรณ์อื่นทั้งหมด และอุปกรณ์แต่ละเครื่องจะอ่านข้อมูลดังกล่าว แต่มีเพียงผู้รับที่ตั้งใจไว้เท่านั้นที่จะประมวลผลข้อมูลนั้น โครงสร้างหลักของเครือข่าย (บัส) มักเป็นสายโคแอกเชียล แต่สามารถใช้สายประเภทอื่นได้ เช่น สายคู่บิดหรือสายไฟเบอร์ออปติก
🌟 เหมาะสำหรับ: สภาพแวดล้อมที่มีปริมาณการรับส่งข้อมูลต่ำและใช้สายเคเบิลน้อยที่สุด โดยอุปกรณ์ต่าง ๆ ใช้สายสื่อสารร่วมกันเพียงสายเดียว ซึ่งช่วยให้การถ่ายโอนข้อมูลเป็นไปอย่างง่ายดาย
3. โครงสร้างวงแหวน
ในโครงสร้างวงแหวน (ring topology) อุปกรณ์แต่ละเครื่องจะเชื่อมต่อกับอุปกรณ์อื่นอีกสองเครื่องเท่านั้น ซึ่งสร้างเส้นทางข้อมูลเป็นวงกลม ข้อมูลจะเคลื่อนที่ในทิศทางเดียวรอบวงแหวน และแต่ละโหนดจะทำหน้าที่เป็นตัวส่งต่อ (repeater) โดยส่งข้อมูลไปยังอุปกรณ์ถัดไปจนกว่าจะถึงจุดหมายปลายทาง
โครงสร้างเครือข่ายนี้รับประกันว่าเส้นทางข้อมูลจะทำงานอยู่เสมอ แต่หากอุปกรณ์หรือลิงก์ใดหนึ่งเกิดข้อผิดพลาด เครือข่ายทั้งหมดอาจถูกขัดขวาง (เว้นแต่จะมีเส้นทางสำรองที่ถูกรวมไว้)
รูปแบบต่าง ๆ เช่น ‘dual ring’ สามารถลดปัญหานี้ได้โดยการจัดให้มีเส้นทางสื่อสารสำรอง ซึ่งข้อมูลสามารถไหลเวียนได้ทั้งสองทิศทาง
➡️ หลักการทำงาน: โทโพโลยีแบบวงแหวนมัก ใช้การส่งต่อโทเคน (token passing) เป็นวิธีการจัดการการไหลของข้อมูลในเครือข่าย โทเคนคือแพ็กเก็ตข้อมูลพิเศษที่หมุนเวียนไปทั่วเครือข่าย
🌟 เหมาะสำหรับ: สภาพแวดล้อมที่ข้อมูลต้องถูกส่งผ่านในลักษณะลำดับและโครงสร้าง เช่น เครือข่ายสำนักงานขนาดเล็กถึงขนาดกลาง หรือระบบควบคุมอุตสาหกรรม
4. โครงสร้างเครือข่ายแบบดาว
โครงสร้างเครือข่ายแบบดาว (Star topology) มีจุดศูนย์กลาง (โดยทั่วไปคือฮับหรือสวิตช์) ที่อุปกรณ์อื่น ๆ ทั้งหมดเชื่อมต่ออยู่ จุดศูนย์กลางนี้ควบคุมการไหลของข้อมูลและทำหน้าที่เป็นจุดติดต่อหลักของเครือข่าย
ต่างจากโครงสร้างเครือข่ายแบบบัสหรือแบบวงแหวน โครงสร้างเครือข่ายแบบดาวจะแยกแต่ละโหนดออกจากกัน ซึ่งหมายความว่า การเกิดข้อผิดพลาดของอุปกรณ์เพียงเครื่องเดียวจะไม่ส่งผลกระทบโดยตรงต่ออุปกรณ์อื่น ๆ
โครงสร้างเครือข่ายแบบดาว (Star topology) มักถูกใช้ในเครือข่ายอีเทอร์เน็ตสมัยใหม่ เนื่องจากช่วยทำให้การบริหารจัดการเครือข่ายง่ายขึ้น และลดผลกระทบจากความล้มเหลวของอุปกรณ์ นอกจากนี้ ยังช่วยเพิ่มความสามารถในการขยายระบบ ทำให้สามารถเพิ่มอุปกรณ์ใหม่ได้อย่างง่ายดาย
➡️ หลักการทำงาน: ทุกอุปกรณ์ (โหนด) เชื่อมต่อกับฮับหรือสวิตช์กลาง ซึ่งทำหน้าที่จัดการการสื่อสารระหว่างอุปกรณ์เหล่านั้น อุปกรณ์แต่ละเครื่องมีลิงก์ตรงไปยังฮับ ซึ่งช่วยป้องกันการชนกันของข้อมูลและปรับปรุงประสิทธิภาพของเครือข่าย
🌟 เหมาะสำหรับ: สภาพแวดล้อมที่ข้อมูลต้องถูกส่งผ่านในลักษณะลำดับและโครงสร้าง เช่น เครือข่ายสำนักงานขนาดเล็กถึงขนาดกลาง หรือระบบควบคุมอุตสาหกรรม
5. โครงสร้างเครือข่ายแบบต้นไม้
โครงสร้างเครือข่ายแบบต้นไม้ (tree topology) ผสมผสานคุณสมบัติของโครงสร้างแบบบัส (bus) และแบบดาว (star) โดยจัดโครงสร้างเครือข่ายในรูปแบบลำดับชั้นที่มีสาขาหลายชั้น โหนดรากกลาง (central root node) เชื่อมต่อกับชุดโหนดรอง (secondary nodes) (โดยทั่วไปในรูปแบบดาว) และโหนดรองเหล่านี้สามารถเชื่อมต่อกับโหนดเพิ่มเติมได้ ทำให้เกิดโครงสร้างคล้ายต้นไม้
โครงสร้างเครือข่ายแบบต้นไม้ช่วยให้การจัดการเครือข่ายขนาดใหญ่มีประสิทธิภาพมากขึ้น โดยการแบ่งเครือข่ายออกเป็นเครือข่ายย่อยที่เล็กกว่าและจัดการได้ง่ายขึ้น อย่างไรก็ตาม หากโหนดรากเกิดข้อผิดพลาด เครือข่ายทั้งหมดอาจหยุดทำงานได้
➡️ วิธีทำงาน: เมื่อข้อมูลถูกส่งจากอุปกรณ์ มันจะเดินทางผ่านโครงสร้างลำดับชั้นเพื่อถึงจุดหมาย โหนดรากจะจัดการและกำหนดทิศทางของการจราจรระหว่างสาขา.
🌟 เหมาะสำหรับ: เครือข่ายที่ซับซ้อนในองค์กรขนาดใหญ่ ซึ่งต้องการการจัดโครงสร้างอย่างเป็นระบบและความสามารถในการขยายตัว
6. โครงสร้างเครือข่ายแบบเมช
โครงสร้างเครือข่ายแบบเมช (Mesh topology) เชื่อมต่อทุกโหนดกับทุกโหนดอื่นโดยตรง ซึ่งสร้างเส้นทางหลายทางสำหรับการส่งข้อมูล
การออกแบบนี้ช่วยเพิ่มความทนทานต่อความผิดพลาดได้อย่างมีนัยสำคัญ โดยรับประกันว่าหากลิงก์หนึ่งเกิดข้อผิดพลาด ข้อมูลยังคงสามารถส่งผ่านเส้นทางอื่นได้
อย่างไรก็ตาม โทโพโลยีแบบเมช (mesh topology) ต้องการสายเคเบิลและอุปกรณ์ฮาร์ดแวร์ในปริมาณมากเพื่อเชื่อมต่ออุปกรณ์ทั้งหมด ซึ่งส่งผลให้ค่าใช้จ่ายและความซับซ้อนเพิ่มขึ้นในเครือข่ายขนาดใหญ่
➡️ หลักการทำงาน: อุปกรณ์แต่ละเครื่องเชื่อมต่อกับอุปกรณ์อื่น ๆ หลายเครื่อง ซึ่งสร้าง โครงสร้างคล้ายเว็บ ขึ้น เครือข่ายแบบเมช (Mesh networks) ต้องการอัลกอริทึมการกำหนดเส้นทางที่ซับซ้อน เพื่อกำหนดเส้นทางข้อมูลที่มีประสิทธิภาพสูงสุด โดยพิจารณาปัจจัยต่าง ๆ เช่น ต้นทุนการเชื่อมต่อ (link cost) ความแออัด (congestion) และโครงสร้างเครือข่าย
🌟 เหมาะสำหรับ: ระบบที่ต้องการการถ่ายโอนข้อมูลแบบเรียลไทม์ เช่น การประชุมทางวิดีโอหรือแอปพลิเคชันการถ่ายทอดสด
✨ ข้อมูลน่าสนใจ: อินเทอร์เน็ตมีโครงสร้างแบบเมช!
7. โครงสร้างเครือข่ายแบบไฮบริด
โครงสร้างเครือข่ายแบบไฮบริด (Hybrid topology) เป็นการผสมผสานโครงสร้างเครือข่ายสองประเภทหรือมากกว่านั้นเข้าด้วยกัน วิธีนี้ช่วยให้ผู้ออกแบบเครือข่ายสามารถใช้ประโยชน์จากจุดแข็งของโครงสร้างเครือข่ายต่าง ๆ ได้ พร้อมทั้งลดจุดอ่อนของแต่ละประเภทลง
ตัวอย่างเช่น เครือข่ายแบบไฮบริดอาจใช้โครงสร้างแบบดาว (star topology) ในพื้นที่ส่วนกลาง ในขณะที่ใช้โครงสร้างแบบตาข่าย (mesh topology) ในพื้นที่สำคัญ
โครงสร้างเครือข่ายประเภทนี้มักก่อให้เกิดค่าใช้จ่ายในการบริหารจัดการโครงสร้างพื้นฐานที่สูงเกินจริง เนื่องจากต้องใช้สายเคเบิลและอุปกรณ์จำนวนมาก
➡️ วิธีทำงาน: โครงสร้างเครือข่ายแบบไฮบริดสามารถปรับแต่งได้อย่างยืดหยุ่นสูง ทำให้สามารถออกแบบเครือข่ายให้ตรงกับความต้องการเฉพาะตามสถานที่ ประเภทอุปกรณ์ และความสามารถในการทนต่อความผิดพลาด
🌟 เหมาะสำหรับ: การใช้โทโพโลยีแบบไฮบริดเหมาะสำหรับเครือข่ายที่ซับซ้อน ซึ่งส่วนต่าง ๆ ของเครือข่ายมีความต้องการด้านประสิทธิภาพ ความสามารถในการขยายตัว หรือความซ้ำซ้อนที่แตกต่างกัน
วิธีสร้างแผนผังโครงสร้างเครือข่าย?
เมื่อคุณเข้าใจประโยชน์และประเภทต่าง ๆ ของแผนผังโครงสร้างเครือข่ายแล้ว มาดูกันว่าสามารถสร้างแผนผังดังกล่าวได้อย่างไร:
ขั้นตอนที่ 1: กำหนดขอบเขตของเครือข่ายของคุณ
เริ่มด้วยการกำหนดขนาดและวัตถุประสงค์ของเครือข่ายของคุณ ซึ่งรวมถึงการเข้าใจและจัดทำรายชื่ออุปกรณ์ การเชื่อมต่อ และกระบวนการต่าง ๆ ที่คุณจำเป็นต้องแสดงในแผนผัง เพื่อให้ได้แผนผังที่ชัดเจนและมีประโยชน์
ต่อไป ให้เขียนลงว่าคุณต้องการบรรลุเป้าหมายอะไรจากแผนผังเครือข่ายนี้ มันใช้เพื่อแก้ไขปัญหา การวางแผน หรือการบันทึกข้อมูล?
ขั้นตอนที่ 2: รวบรวมข้อมูลที่จำเป็น
รวบรวมข้อมูลรายละเอียดเกี่ยวกับส่วนประกอบของเครือข่าย รวมถึงอุปกรณ์ (เราเตอร์ สวิตช์ คอมพิวเตอร์) การเชื่อมต่อ และโปรโตคอลที่ใช้อยู่ สิ่งนี้จะช่วยให้มั่นใจว่าทุกส่วนประกอบและการเชื่อมต่อถูกแสดงอย่างถูกต้อง และแผนผังของคุณจะครบถ้วนและเชื่อถือได้
นี่คือวิธีที่คุณสามารถรวบรวมข้อมูลที่เกี่ยวข้องได้:
- ดำเนินการตรวจสอบอุปกรณ์: ระบุอุปกรณ์ทั้งหมดในเครือข่ายของคุณ รวมถึงประเภทของอุปกรณ์ (เช่น สวิตช์, รูเตอร์)
- บันทึกที่อยู่ IP: จดบันทึกที่อยู่ IP ที่ถูกกำหนดให้กับอุปกรณ์แต่ละเครื่อง
- รายละเอียดโปรโตคอลการเชื่อมต่อ: ระบุประเภทการเชื่อมต่อ (เช่น Ethernet, Wi-Fi) และโปรโตคอลเฉพาะใดๆ (เช่น HTTP, FTP) ที่ใช้

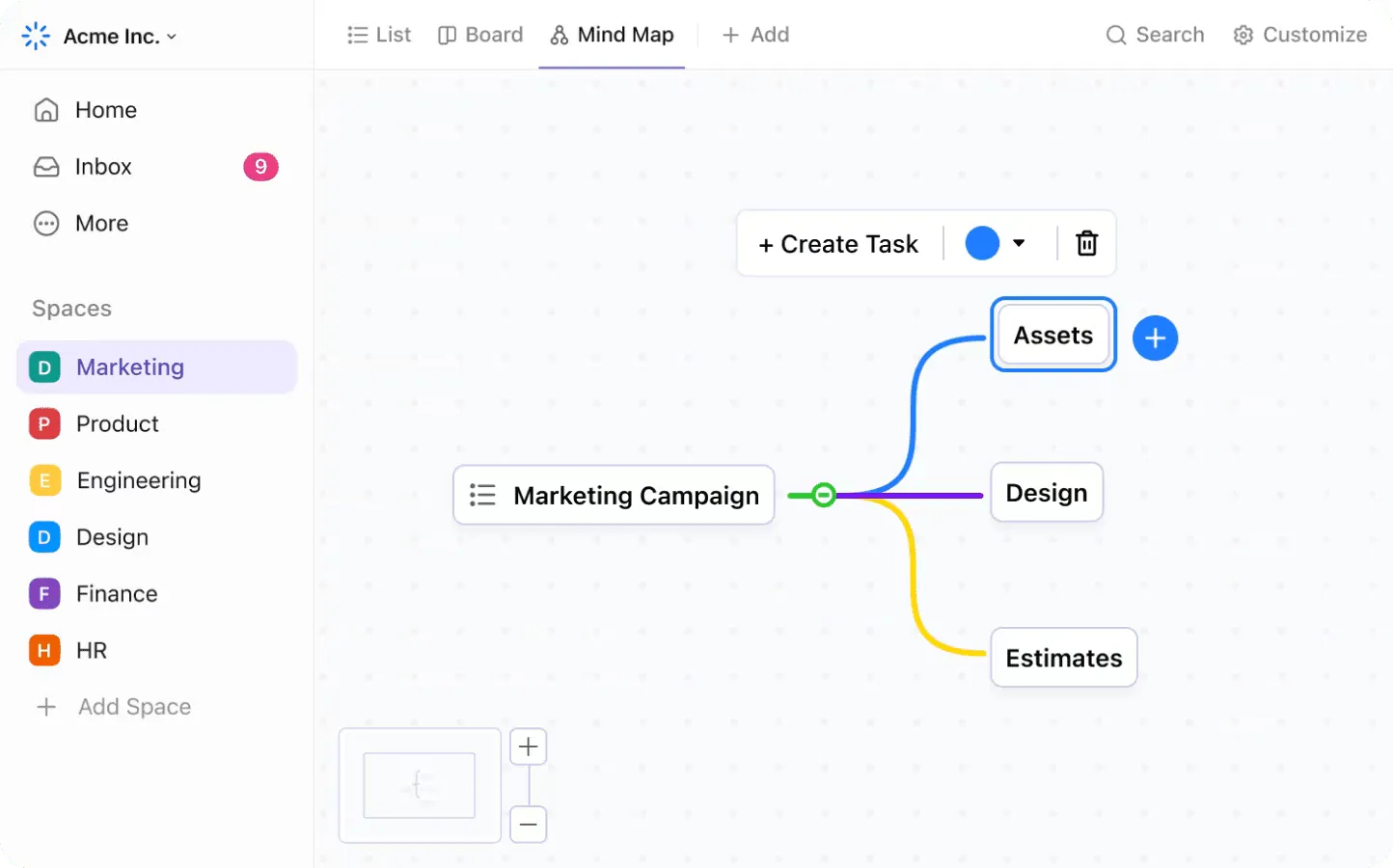

คุณสามารถสร้างแผนผังความคิด (mind map) เพื่อจัดเรียงข้อมูลทั้งหมดได้ โดยเพิ่มองค์ประกอบหลัก เช่น อุปกรณ์และการเชื่อมต่อ ในสาขาต่าง ๆ จากนั้นเพิ่มสาขาย่อยสำหรับแต่ละองค์ประกอบ ตัวอย่างเช่น องค์ประกอบ ‘อุปกรณ์’ สามารถมีชื่ออุปกรณ์ ที่อยู่ IP และแบนด์วิธ
ClickUp, แอปอเนกประสงค์สำหรับงาน, สามารถช่วยคุณแสดงภาพชั้นเครือข่ายทั้งหมดได้อย่างง่ายดายด้วยClickUp Mind Maps เริ่มต้นจากพื้นที่ว่างหรือใช้แม่แบบแผนผังความคิดที่ปรับแต่งได้สำหรับการวางแผนเครือข่าย ด้วย ClickUp Mind Maps คุณสามารถวาดโครงร่างกระบวนการทำงานทั้งหมด มอบหมายงานให้สมาชิกทีมเฉพาะเพื่อแบ่งปัน/ตรวจสอบข้อมูล และเพิ่มสีเพื่อความชัดเจนและความสวยงาม
หากแผนที่ความคิดของคุณดูรกตา ให้ใช้ตัวเลือก ‘Re-layout’ เพื่อจัดเรียงองค์ประกอบใหม่
ขั้นตอนที่ 3: เลือกประเภทโทโพโลยีที่เหมาะสม
เมื่อมีข้อมูลทั้งหมดแล้ว ให้ตัดสินใจว่าคุณต้องการจัดวางแบบโทโพโลยีประเภทใด ต่อไปนี้คือวิธีเลือกประเภทโทโพโลยีที่เหมาะสม:
| เป้าหมาย | ประเภทโทโพโลยี | เหตุผล |
| ความน่าเชื่อถือสูง | Mesh | ให้เส้นทางหลายทางสำหรับการส่งข้อมูล เพื่อรับประกันการทำงานอย่างต่อเนื่อง แม้เมื่อการเชื่อมต่อหนึ่งล้มเหลว |
| ความคุ้มค่า | Bus | ใช้สายเคเบิลน้อยลงและติดตั้งได้ง่ายขึ้น |
| ความสามารถในการขยายตัว | Star | เพิ่มหรือลบอุปกรณ์ได้อย่างง่ายดายโดยไม่ทำให้เครือข่ายทั้งหมดหยุดทำงาน |
| ประสิทธิภาพสูง | Star | การเชื่อมต่อแบบเฉพาะทางช่วยลดการชนกันของข้อมูลและเพิ่มประสิทธิภาพการส่งข้อมูลให้สูงสุด |
| การออกแบบเครือข่ายที่ยืดหยุ่น | ไฮบริด | รวมองค์ประกอบจากหลายรูปแบบโครงสร้างเครือข่ายเพื่อตอบสนองความต้องการด้านเครือข่ายที่หลากหลายและรองรับการขยายตัวในอนาคต |

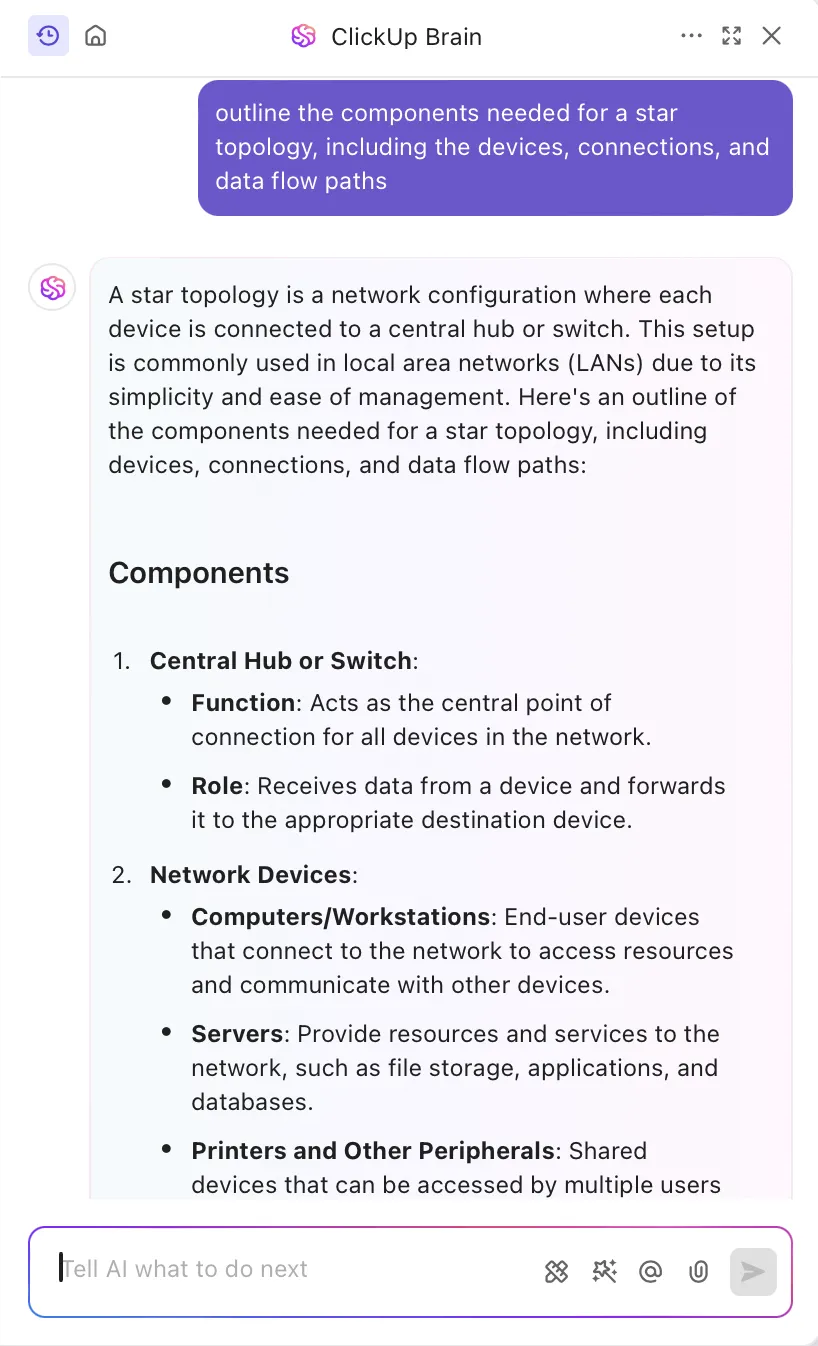

ต้องการทราบว่าคุณจำเป็นต้องใช้ส่วนประกอบใดบ้างเพื่อสร้างแผนผังโครงสร้างเครือข่าย?ClickUp Brainสามารถช่วยคุณได้ นี่คือผู้ช่วย AI ที่ทรงพลัง ซึ่งออกแบบมาเพื่อระดมความคิด รับข้อมูลอัปเดตงานแบบเรียลไทม์ สร้างสรุปการสนทนา และอื่นๆ อีกมากมาย
เพียงเพิ่มคำสั่งที่ละเอียดเพื่อขอให้ ClickUp Brain ระบุส่วนประกอบหรือสร้างรูปแบบแผนผัง คุณก็จะได้รับคำตอบทันที
ขั้นตอนที่ 4: วางโครงสร้างเครือข่าย
เริ่มสร้างแผนผังโครงสร้างเครือข่ายโดยใช้เครื่องมือสร้างแผนผังได้เลย ค้นหาเครื่องมือที่มีพื้นที่ทำงานกว้างเพื่อเพิ่มโหนดและองค์ประกอบภาพได้หลายรายการ
วิธีสร้างโครงสร้างดังต่อไปนี้:
- วางอุปกรณ์กลางและอุปกรณ์ปลายทาง: เพิ่มรูปทรงหรือไอคอนสำหรับอุปกรณ์กลาง เช่น รูเตอร์หรือสวิตช์ ไว้ตรงกลางแผนผัง จากนั้นเพิ่มอุปกรณ์เครือข่าย เช่น คอมพิวเตอร์และเครื่องพิมพ์ รอบอุปกรณ์กลาง
- เพิ่มอุปกรณ์ต่อพ่วง: จัดวางอุปกรณ์อย่างเป็นระบบรอบส่วนกลาง และตามแผนผังโทโพโลยีที่คุณได้สร้างขึ้น
- เชื่อมต่ออุปกรณ์แบบมองเห็นได้: วาดเส้นระหว่างอุปกรณ์ตามการเชื่อมต่อเชิงตรรกะหรือเชิงกายภาพ รวมถึงรายละเอียดเกี่ยวกับแบนด์วิดท์หรือประเภทการเชื่อมต่อสำหรับแต่ละเส้น
- การติดป้ายกำกับส่วนประกอบ: ติดป้ายกำกับอุปกรณ์และการเชื่อมต่อแต่ละจุด รวมถึงรายละเอียดที่เกี่ยวข้อง เช่น ชื่ออุปกรณ์ ที่อยู่ IP และประเภทการเชื่อมต่อ
- ใช้ลูกศรเพื่อแสดงทิศทางการไหลของข้อมูล: วางลูกศรเพื่อแสดงทิศทางการไหลของข้อมูล

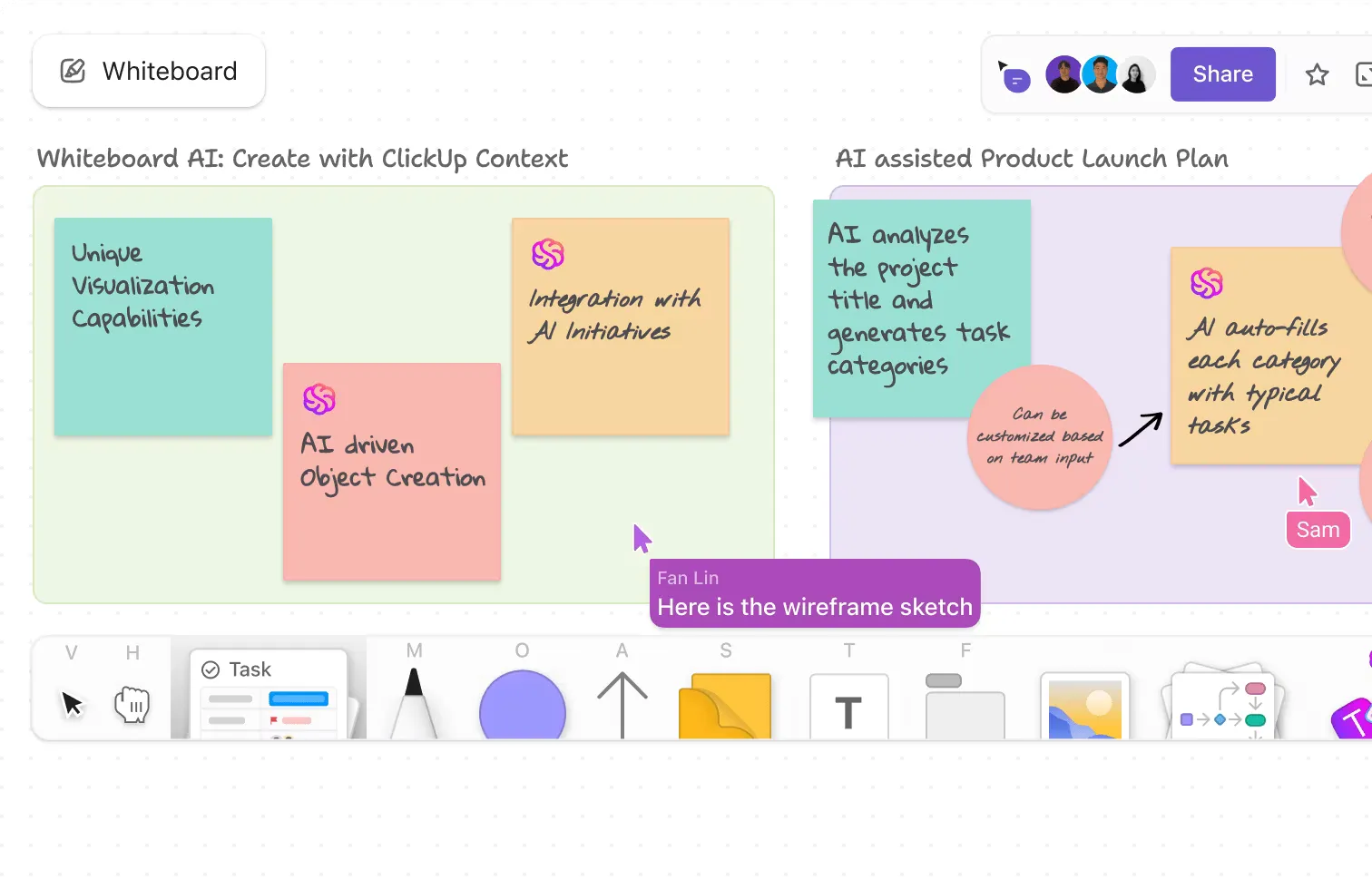

หากคุณกำลังมองหาเครื่องมือสร้างแผนผังแบบไดนามิกเพื่อปรับปรุงการบริหารจัดการเครือข่าย ลองใช้ClickUp Whiteboards ดูสิ มันช่วยให้คุณ ร่าง วาด และเชื่อมต่อไอเดียของคุณได้อย่างง่ายดาย คุณสามารถลากและวางรูปทรงลงบนพื้นที่วาดได้ทุกที่ เพิ่มตัวเชื่อมต่อและลูกศร รวมถึงวางโน้ตติดเพื่อเพิ่มข้อมูลบริบทได้
ส่วนที่ดีที่สุดคือคุณสามารถ รวมงาน เอกสาร และการสนทนาไว้ในที่เดียว ได้ ผสาน ClickUp MindMap เข้ากับที่ที่คุณได้รวบรวมข้อมูลทั้งหมดไว้ และออกแบบแผนผังโทโพโลยีเครือข่ายได้อย่างง่ายดาย
นอกจากนี้ สมาชิกทีมหลายคนสามารถทำงานบนแผนผังพร้อมกันได้ ทำให้การระดมความคิดและปรับปรุงการออกแบบเป็นไปอย่างง่ายดาย เมื่อแผนผังพร้อมแล้ว คุณสามารถสร้างงาน ตั๋วช่วยเหลือที่เกี่ยวข้อง หรือเอกสาร IT ได้โดยตรงผ่าน Whiteboard และมอบหมายให้สมาชิกทีม หากต้องการแบ่งปันแผนผังกับผู้เกี่ยวข้อง เพียงส่งออกเป็นรูปภาพหรือ PDF ได้ทันที
เรียนรู้วิธีแสดงความคิดเห็นบน ClickUp Whiteboards!👇
ขั้นตอนที่ 5: ตรวจสอบและปรับปรุงแผนผังของคุณ
ตรวจสอบแผนผังเพื่อมั่นใจว่าทุกส่วนประกอบและการเชื่อมต่อถูกต้อง ขั้นตอนนี้ช่วยป้องกันปัญหาในอนาคตที่เกิดจากรายละเอียดที่ถูกละเลย
ClickUp for Software Teamsช่วยให้การรวบรวมความคิดเห็นจากผู้เกี่ยวข้องเกี่ยวกับแผนผังของคุณเป็นเรื่องง่าย คุณสามารถเพิ่มฟังก์ชันแชทได้โดยตรงบน Whiteboard เพื่อรับความคิดเห็นจากทีมของคุณ อีกทางเลือกที่ง่ายคือฝัง Whiteboard ลงในClickUp Chatเพื่อรับความคิดเห็นอย่างรวดเร็ว
📮ClickUp Insight: ผลการสำรวจของเราพบว่า ผู้ทำงานด้านความรู้มีการติดต่อเฉลี่ย 6 ครั้งต่อวันในที่ทำงาน ซึ่งอาจรวมถึงการส่งข้อความไป-มาหลายครั้งผ่านอีเมล แชท และเครื่องมือจัดการโครงการ แล้วจะเป็นอย่างไรหากคุณสามารถรวมการสนทนาทั้งหมดนี้ไว้ในที่เดียว? ด้วยClickUp คุณสามารถทำได้! นี่คือแอปอเนกประสงค์สำหรับงานที่รวมโครงการ ความรู้ และการสนทนาไว้ในที่เดียว — ทั้งหมดขับเคลื่อนด้วย AI ที่ช่วยให้คุณและทีมทำงานได้เร็วขึ้นและฉลาดขึ้น
โบนัส: สร้างแผนผังโทโพโลยีด้วยเทมเพลต
วิธีที่ง่ายและมีประสิทธิภาพมากขึ้นในการสร้างแผนผังโครงสร้างเครือข่ายคือการใช้แม่แบบที่ปรับแต่งได้แม่แบบแผนผังเครือข่ายโครงการ ClickUpถูกออกแบบมาโดยเฉพาะเพื่อวัตถุประสงค์นี้ โดยให้กรอบงานที่แข็งแกร่งสำหรับการแสดงโครงสร้างเครือข่าย ความสัมพันธ์ระหว่างงาน และไทม์ไลน์ของโครงการ
คุณสามารถใช้แม่แบบนี้เพื่อแสดงการไหลของข้อมูลระหว่างอุปกรณ์ต่าง ๆ ในองค์กร และปรับปรุงกระบวนการทำงานให้ราบรื่นขึ้น แม่แบบนี้ยังช่วยให้คุณมองเห็นทรัพยากรทั้งหมดที่จำเป็นเพื่อรักษาให้เครือข่ายทำงานได้อย่างต่อเนื่อง
ดังนั้น ไม่ว่าคุณกำลังวางแผนเครือข่ายใหม่หรือปรับปรุงเครือข่ายที่มีอยู่ เครื่องมือของ ClickUp จะช่วยให้คุณสร้างแผนผังที่ไม่เพียงแต่ดูน่าสนใจทางสายตา แต่ยังเป็นปัจจัยสำคัญต่อความสำเร็จของโครงการของคุณ
📖 อ่านเพิ่มเติม:วิธีเริ่มโครงการ (ใน 10 ขั้นตอนง่ายๆ)
ประโยชน์ของแผนผังโครงสร้างเครือข่าย
แผนผังโครงสร้างเครือข่ายช่วยให้เห็นภาพโครงสร้างและความเชื่อมโยงของเครือข่ายได้อย่างชัดเจน มาดูกันว่าแผนผังเหล่านี้ช่วยในการวางแผน ตรวจสอบ แก้ไขปัญหา และปรับปรุงเครือข่ายได้อย่างไร:
1. การจัดการเครือข่ายและการแก้ไขปัญหาที่ได้รับการปรับปรุง
แผนผังโทโพโลยีทำหน้าที่เป็นแผนที่เครือข่ายที่ละเอียด ให้ภาพรวมทันทีของอุปกรณ์ทั้งหมดที่เชื่อมต่อ สถานที่ตั้ง และการเชื่อมต่อระหว่างกัน
เมื่อเกิดปัญหา เช่น การล้มเหลวของโหนดหรือการเพิ่มขึ้นของเวลาแฝง ผู้บริหารเครือข่ายสามารถระบุตำแหน่งของส่วนเครือข่ายที่ได้รับผลกระทบได้อย่างรวดเร็ว ติดตามการไหลของข้อมูล และระบุอุปกรณ์หรือลิงก์ที่มีข้อผิดพลาด
วิธีนี้ช่วยลดการลองผิดลองถูก ซึ่งช่วยลดเวลาหยุดทำงานลงได้อย่างมีนัยสำคัญ
📌 ตัวอย่าง: ในสภาพแวดล้อมองค์กร แผนผังโทโพโลยีสามารถชี้ให้เห็นว่าชั้นหรือแผนกใดกำลังประสบปัญหาการเชื่อมต่อ ซึ่งช่วยให้สามารถดำเนินการแก้ไขได้อย่างตรงจุด
2. การวางแผนเชิงกลยุทธ์และความสามารถในการขยายระบบ
ในวงจรชีวิตของเครือข่ายการวางแผนความจุเป็นความท้าทายที่เกิดขึ้นอย่างต่อเนื่อง — รูปแบบความต้องการไม่สามารถคาดการณ์ได้ และความก้าวหน้าทางเทคโนโลยีมักพัฒนาเร็วกว่าโครงสร้างพื้นฐานที่มีอยู่
แผนผังโทโพโลยีแสดงความสามารถปัจจุบันของเครือข่ายได้อย่างแม่นยำ รวมถึงจำนวนอุปกรณ์ การจัดสรรแบนด์วิดท์ และการใช้ลิงก์ซึ่งช่วยให้ทีม ITสามารถคาดการณ์ความต้องการในอนาคต ระบุโหนดที่มีภาระงานเกินขีดจำกัด และวางแผนการขยายระบบได้อย่างมีประสิทธิภาพ
📌 ตัวอย่าง: หากแผนผังโทโพโลยีแสดงว่าสวิตช์หลักกำลังใกล้ถึงขีดจำกัดจำนวนพอร์ต ผู้ดูแลระบบสามารถอัปเกรดอุปกรณ์ได้อย่างเชิงรุกเพื่อรองรับอุปกรณ์เพิ่มเติม ซึ่งช่วยให้การขยายระบบเป็นไปอย่างราบรื่นโดยไม่เกิดจุดคอขวดที่ไม่คาดคิด
3. การเสริมความปลอดภัยและการปฏิบัติตามข้อกำหนด
ความปลอดภัยของเครือข่ายขึ้นอยู่กับความเข้าใจในโครงสร้างพื้นฐานของระบบไอทีเป็นหลัก แผนผังโทโพโลยีช่วยผู้ดูแลระบบในการสร้างแผนงานด้านไอที และระบุจุดเข้าสำคัญ เช่น เกตเวย์ที่จำเป็นต้องได้รับการป้องกันด้วยไฟร์วอลล์และระบบตรวจจับการบุกรุก
นอกจากนี้ แผนผังเหล่านี้ยังทำหน้าที่เป็นพื้นฐานสำหรับเอกสารการปฏิบัติตามข้อกำหนด เพื่อให้มั่นใจว่าการกำหนดค่าเครือข่ายเป็นไปตามมาตรฐานอุตสาหกรรม เช่น SOC 2, GDPR หรือ ISO 27001 แผนผังโทโพโลยีที่อัปเดตแล้วสามารถแสดงให้เห็นถึงการปฏิบัติตามโปรโตคอลความปลอดภัยระหว่างการตรวจสอบ ซึ่งช่วยลดความเสี่ยงจากการถูกลงโทษ
4. ส่งเสริมการทำงานร่วมกันและการสื่อสาร
ในสภาพแวดล้อม IT ที่มีความหลากหลายด้านวิชาชีพ ซึ่งทีมต่าง ๆ รับผิดชอบการจัดการอุปกรณ์ฮาร์ดแวร์ ซอฟต์แวร์ และความปลอดภัย การสื่อสารที่มีประสิทธิภาพจึงเป็นสิ่งสำคัญที่สุด แผนผังโครงสร้างเครือข่ายช่วยให้ทีมทำงานร่วมกันได้อย่างมีประสิทธิภาพ โดยสร้างความเข้าใจร่วมกันเกี่ยวกับโครงสร้างเครือข่าย
ความชัดเจนนี้มีความประโยชน์เป็นพิเศษในการรับสมาชิกใหม่เข้าทีมหรือทำงานร่วมกับผู้ปรึกษาจากภายนอก
5. การเพิ่มประสิทธิภาพการจัดสรรทรัพยากร
ทรัพยากรเครือข่าย เช่น แบนด์วิธ ความจุของเซิร์ฟเวอร์ และพอร์ตสวิตช์ ต้องได้รับการจัดการอย่างระมัดระวัง เพื่อหลีกเลี่ยงการสูญเสียทรัพยากรหรือประสิทธิภาพที่ต่ำ แผนผังโทโพโลยีจะแสดงให้เห็นลิงก์ที่ใช้งานไม่เต็มที่ อุปกรณ์ที่ซ้ำซ้อน และเส้นทางข้อมูลที่ไม่มีประสิทธิภาพ
📌 ตัวอย่าง: หากแผนกหนึ่งกำลังใช้ส่วนมากของเซกเมนต์เครือข่ายเฉพาะ ทำให้เกิดการติดขัด ในขณะที่เซกเมนต์อื่น ๆ ยังไม่ถูกใช้งานอย่างเต็มที่ ผู้บริหารเครือข่ายสามารถกระจายโหลดใหม่หรือจัดสรรทรัพยากรใหม่ได้
📖 อ่านเพิ่มเติม: แม่แบบแผนงานเทคโนโลยีฟรี เพื่อการประสานงานทีมที่ดีขึ้น
ความท้าทายและข้อควรพิจารณา
แม้ว่าโครงสร้างเครือข่ายและกลไกการทำงานของมันจะมีความสำคัญอย่างยิ่งต่อกระบวนการสื่อสาร แต่มีข้อเสียใดที่เกี่ยวข้องกับมันหรือไม่? คำตอบคือมี และเราได้ระบุไว้บางข้อด้านล่างนี้:
1. ความซับซ้อนของเครือข่าย
❗เมื่อเครือข่ายขยายตัว โครงสร้างเครือข่ายอาจกลายเป็นซับซ้อนมากขึ้นเรื่อยๆ ด้วยอุปกรณ์และการเชื่อมต่อจำนวนมาก การแสดงความซับซ้อนนี้ในแผนภาพอย่างมีประสิทธิภาพโดยไม่สูญเสียความชัดเจน เป็นความท้าทายที่สำคัญ
✅ วิธีแก้ไข: ใช้ไอคอนและสัญลักษณ์ตามมาตรฐานอุตสาหกรรมเพื่อแสดงส่วนประกอบเครือข่ายอย่างสม่ำเสมอ ซึ่งช่วยเพิ่มความชัดเจนในการอ่าน
2. การบูรณาการเทคโนโลยีที่หลากหลาย
❗เครือข่ายมักประกอบด้วยอุปกรณ์จากผู้ผลิตต่าง ๆ ที่ใช้โปรโตคอลและการตั้งค่าที่แตกต่างกัน การแสดงองค์ประกอบ ‘ที่ไม่เป็นแบบเดียวกัน’ เหล่านี้อย่างถูกต้องในแผนผังโทโพโลยีแบบรวมเป็นหนึ่งเดียว จำเป็นต้องมีความเข้าใจอย่างลึกซึ้งและการแสดงผลอย่างระมัดระวัง เพื่อให้มั่นใจในความสอดคล้องกัน
✅ วิธีแก้ไข: เก็บบันทึกข้อมูลอย่างละเอียดเกี่ยวกับอุปกรณ์ โปรโตคอล และการตั้งค่า เพื่อแสดงเทคโนโลยีที่หลากหลายได้อย่างแม่นยำ คุณยังสามารถใช้ Whiteboards ของ ClickUp เพื่อออกแบบและอัปเดตแผนผังเครือข่ายร่วมกันได้
3. ผลกระทบด้านความปลอดภัย
❗แผนผังโทโพโลยีอาจเปิดเผยข้อมูลสำคัญเกี่ยวกับโครงสร้างเครือข่ายและจุดอ่อนของระบบโดยไม่ตั้งใจ การรับรองว่าแผนผังเหล่านี้ได้รับการรักษาความปลอดภัยอย่างเหมาะสม และจำกัดการเข้าถึงเฉพาะบุคลากรที่ได้รับอนุญาตเท่านั้น เป็นสิ่งสำคัญยิ่งเพื่อป้องกันการถูกโจมตีที่อาจเกิดขึ้น
✅ วิธีแก้ไข: จำกัดการเข้าถึงแผนผังที่มีความสำคัญโดยตั้งค่าสิทธิ์การเข้าถึง; ละเว้นรายละเอียดเช่นที่อยู่ IP หรือชื่ออุปกรณ์ในแผนผังที่แชร์เพื่อป้องกันความเสี่ยงด้านความปลอดภัยที่อาจเกิดขึ้น
4. การเลือกเครื่องมือและการมาตรฐาน
❗นอกจากการสร้างครั้งแรกแล้ว แผนผังโทโพโลยียังต้องการการดูแลรักษาอย่างต่อเนื่องเพื่อให้ยังคงมีความถูกต้องและทันสมัย การกำหนดขั้นตอนการอัปเดตอย่างสม่ำเสมอและการควบคุมเวอร์ชันเป็นสิ่งจำเป็น เพื่อรับประกันว่าแผนผังดังกล่าวสะท้อนสภาพปัจจุบันของเครือข่ายได้อย่างถูกต้อง
✅ วิธีแก้ปัญหา: เลือกเครื่องมือที่มีคุณสมบัติเหมาะสมกับความซับซ้อนของเครือข่ายของคุณ เช่น ClickUp ที่มีความสามารถในการสร้างแผนผังที่หลากหลาย
สร้างแผนผังโครงสร้างเครือข่ายด้วย ClickUp
เครือข่ายสามารถกลายเป็นเรื่องที่ซับซ้อนได้อย่างรวดเร็ว เนื่องจากอุปกรณ์ต่าง ๆ เชื่อมต่อกันด้วยวิธีที่หลากหลาย และข้อมูลไหลผ่านเส้นทางนับไม่ถ้วน หากไม่มีภาพรวมที่ชัดเจนว่าทุกส่วนเชื่อมโยงกันอย่างไร การแก้ไขปัญหาอาจดูเหมือนเป็นไปไม่ได้
นี่คือจุดที่แผนผังโครงสร้างเครือข่ายมีบทบาทสำคัญ ClickUp สามารถเป็นพันธมิตรที่ดีที่สุดในการช่วยคุณวางแผนผังเครือข่ายอย่างมีระบบ มันสามารถทำให้กระบวนการสร้างและจัดการแผนผังเครือข่ายง่ายขึ้น คุณสามารถจัดระเบียบสถาปัตยกรรมเครือข่ายของคุณได้อย่างชัดเจนด้วยภาพ ร่วมมือกับทีมของคุณแบบเรียลไทม์ และรักษาข้อมูลให้อัปเดตอยู่เสมอในจุดศูนย์กลางเดียว
