Định luật đầu tiên của sinh thái học và khoa học môi trường là: Mọi thứ đều kết nối với nhau. Theo nhiều khía cạnh, điều này cũng đúng với các hệ thống kinh doanh.
Mọi người được kết nối với nhau với tư cách là thành viên nhóm, quản lý, nhân viên hỗ trợ, v.v. Dữ liệu của mỗi thành viên nhóm, chẳng hạn như tên, email, số an sinh xã hội, gói lương thưởng, v.v., đều được kết nối với hồ sơ cá nhân của họ. Trong phần mềm hiện đại, các dịch vụ vi mô (microservices) được kết nối với nhau.
Việc quản lý hiệu quả các kết nối này đòi hỏi một mô hình trực quan và toàn diện — một khung mô hình được gọi là sơ đồ quan hệ thực thể.
Dưới đây là cách trở thành một nhà quản lý dự án (PM) am hiểu về AI →
Trong cẩm nang PM dành riêng cho AI, bạn sẽ nhận được:
- 5 hệ thống AI sẵn sàng triển khai cho các dự án công việc hàng tuần của bạn
- 30 đại lý được theo dõi từ khi bắt đầu đến khi kết thúc
- Các quy trình làm việc đa tác nhân thực tế để giúp bạn thiết kế quy trình của riêng mình.
Trong bài viết này, chúng ta sẽ tìm hiểu ERD là gì, cách thức hoạt động của nó và cách bạn có thể áp dụng sơ đồ quan hệ thực thể vào công việc hàng ngày.
Sơ đồ Mối quan hệ Thực thể là gì?

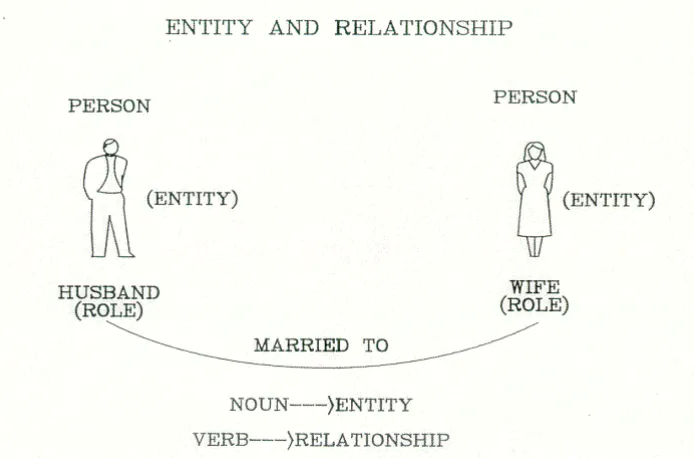

Sơ đồ quan hệ thực thể (ERD) là một biểu diễn trực quan về các mục có mối quan hệ với nhau trong một lĩnh vực kiến thức cụ thể. Được thiết kế bởi nhà khoa học máy tính và giáo sư Peter Chen tại Đại học Carnegie-Mellon vào những năm 1970, mô hình quan hệ thực thể sử dụng một bộ ký hiệu để thể hiện sự liên kết giữa các mục khác nhau.
Một sơ đồ ERD điển hình bao gồm hai thành phần:
- Thực thể: Con người, đối tượng, khái niệm, địa điểm hoặc tài sản được biểu diễn dưới dạng các Box
- Mối quan hệ: Các kết nối giữa các thực thể, được thể hiện dưới dạng các đường thẳng
Về mặt lý thuyết, bạn có thể sử dụng sơ đồ quan hệ thực thể để trực quan hóa bất kỳ điều gì. Ví dụ, bạn có thể tạo một phân cấp tổ chức dưới dạng ERD. Tuy nhiên, trên thực tế, nó thường được sử dụng nhất trong thiết kế cơ sở dữ liệu quan hệ trong phần mềm, nơi các thành phần sau đây là rất quan trọng.
Các thành phần của sơ đồ ER
Một sơ đồ ER điển hình chỉ có hai thành phần, đó là thực thể và mối quan hệ. Tuy nhiên, bản chất của chúng có thể khác nhau, dẫn đến việc xuất hiện thêm các thành phần khác. Hãy cùng xem xét tất cả các thành phần này.
Thực thể
Thực thể là các mục có thể định nghĩa được, chẳng hạn như người, đối tượng, sự kiện, địa điểm, v.v. Chúng tồn tại độc lập, có mã định danh duy nhất và thông tin được lưu trữ liên quan đến chúng. Chúng thường được biểu diễn dưới dạng hình chữ nhật.
Ví dụ, nếu bạn đang xây dựng một trang web thương mại điện tử, mỗi sản phẩm, khách hàng hoặc đơn đặt hàng đều là một thực thể.
Các loại thực thể: Các thực thể được phân loại thành các nhóm, chẳng hạn như sản phẩm, khách hàng hoặc nhà cung cấp. Mỗi loại này sẽ bao gồm nhiều thực thể con.
Các danh mục thực thể: Trong mỗi loại thực thể, có thể có các danh mục. Điện tử, thức ăn cho thú cưng, văn phòng phẩm, v.v. là các danh mục thuộc danh mục sản phẩm.
Thực thể mạnh và thực thể yếu: Thực thể mạnh là những thực thể độc lập và có đủ thông tin sẵn có về chúng. Thực thể yếu là những thực thể xuất hiện như một hệ quả của một thực thể khác. Trong ví dụ về thương mại điện tử, một đơn đặt hàng sẽ là một thực thể mạnh. Tuy nhiên, giảm giá áp dụng cho đơn đặt hàng đó sẽ là một thực thể yếu.
Thực thể liên kết: Thực thể liên kết là mối liên kết giữa hai thực thể và có dữ liệu riêng của nó.
Ví dụ, giỏ hàng có thể là một thực thể liên kết giữa quá trình mua sắm và thanh toán.
Thuộc tính
Thuộc tính là các điểm dữ liệu hoặc đặc tính liên quan đến một thực thể, được biểu diễn dưới dạng hình bầu dục hoặc hình tròn. Thuộc tính có thể là đơn giản, tổng hợp, dẫn xuất hoặc đa giá trị.
- Thuộc tính đơn giản: Một đơn vị thông tin đơn giản không thể chia nhỏ thêm được nữa. Ví dụ: Ngày đơn đặt hàng
- Thuộc tính tổng hợp: Tập hợp các thuộc tính tạo thành dữ liệu có tính nhất quán. Ví dụ: Địa chỉ là tập hợp gồm số nhà, tên đường, thành phố và mã bưu chính.
- Thuộc tính phái sinh: Được tính toán dựa trên thông tin hiện có hoặc các thuộc tính khác. Ví dụ: Giá trị giỏ hàng
- Thuộc tính đa giá trị: Mỗi thực thể có nhiều giá trị. Ví dụ: Nhiều địa chỉ giao hàng
Mỗi thuộc tính này cũng có một khóa chính và khóa ngoại để xác định chúng. Số đơn đặt hàng, ID sản phẩm, số điện thoại di động của khách hàng, v.v. đều có thể là các khóa.
Mối quan hệ
Mối quan hệ là kết nối giữa các thực thể trong sơ đồ. Nó thể hiện cách các thực thể này liên quan đến nhau, thường được biểu diễn bên trong một hình thoi. Có ba loại mối quan hệ chính.
Mối quan hệ một-một: Mối quan hệ trực tiếp giữa các bản ghi trong một thực thể với các bản ghi trong một thực thể khác. Ví dụ: ID sản phẩm được kết nối với giá tương ứng của nó.
Một-nhiều: Mối quan hệ giữa một bản ghi trong một thực thể và nhiều bản ghi trong một thực thể khác. Ví dụ: một sản phẩm có thể có nhiều biến thể kích thước khác nhau.
Nhiều-đến-nhiều: Mối quan hệ giữa nhiều bản ghi trong hai thực thể. Ví dụ: chi phí vận chuyển theo bậc áp dụng cho nhiều sản phẩm.
Phụ thuộc vào loại mô hình ERD mà bạn cần, các thành phần bạn sử dụng có thể khác nhau. Dưới đây là cách thực hiện.
Các loại mô hình ERD
Loại sơ đồ quan hệ thực thể phụ thuộc vào mức độ chi tiết hoặc mức độ trừu tượng mà nó thể hiện. Thông thường, sơ đồ này được phân loại thành ba loại.
1. Mô hình dữ liệu khái niệm
Mô hình dữ liệu khái niệm là cấp độ cao nhất chứa mức độ chi tiết tối thiểu. Nó tham chiếu đến các thực thể dữ liệu chính trên toàn tổ chức. Các nhóm sử dụng mô hình dữ liệu khái niệm để xác định kiến trúc dữ liệu của công ty, hỗ trợ tích hợp mô hình và đặt nền tảng cho các mô hình logic nhỏ hơn.
2. Mô hình dữ liệu logic
Mô hình dữ liệu logic bao gồm nhiều chi tiết hơn so với mô hình khái niệm, bao gồm các thực thể hoạt động và giao dịch. Mô hình này được sử dụng để thiết kế các dự án dữ liệu quy mô nhỏ trong tổ chức.
3. Mô hình dữ liệu vật lý
Mô hình dữ liệu vật lý là bản thiết kế chi tiết cho cấu trúc cơ sở dữ liệu. Nó bao gồm các chi tiết cụ thể như thuộc tính, khóa chính, khóa ngoại, độ lớn, v.v. Những yếu tố này được phát triển từ các mô hình logic hoặc khái niệm do các chuyên viên phân tích kinh doanh xây dựng.

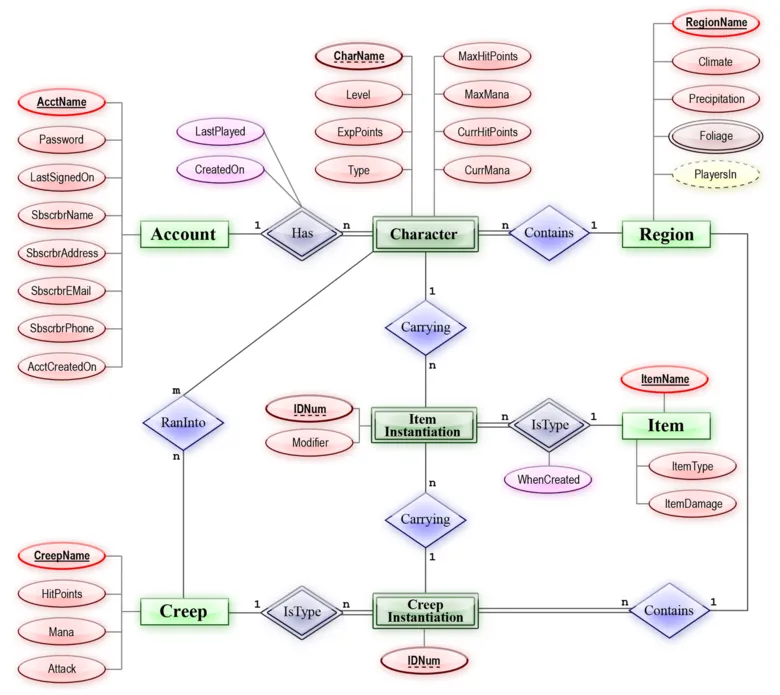

Dù là loại mô hình nào, tất cả các sơ đồ ERD đều sử dụng hình chữ nhật, hình bầu dục, hình thoi (hình kim cương) và các đường thẳng; các ký hiệu có thể khác nhau tùy theo phong cách bạn đang sử dụng. Hãy cùng tìm hiểu chi tiết về chúng.
Các ký hiệu trong sơ đồ ER
Kể từ khi Chen đưa ra khuyến nghị cách đây rất lâu, nhiều khái niệm đã xuất hiện và phát triển. Dưới đây là một số khái niệm thường được sử dụng.
1. Kiểu ký hiệu Chen
Phong cách ban đầu do Peter Chen đề xuất vẫn được coi là một khung tham chiếu được sử dụng rộng rãi. Trong ký hiệu này, các hình dạng sau đây được sử dụng.
- Hình chữ nhật: Thực thể
- Hình chữ nhật có viền kép: Thực thể yếu
- Hình chữ nhật có hình thoi bên trong: Thực thể liên kết
- Hình bầu dục: Thuộc tính
- Hình bầu dục có viền kép: Thuộc tính có nhiều giá trị
- Hình bầu dục có viền chấm: Thuộc tính dẫn xuất
- Hình thoi: Mối quan hệ
- Hình thoi có viền kép: Mối quan hệ yếu
- Đường thẳng: Mối quan hệ bắt buộc
- Đường chấm: Mối quan hệ tùy chọn
- Các ký tự 1, N, M: Độ mệnh đề của các mối quan hệ một-đến-một, một-đến-nhiều và nhiều-đến-nhiều
2. Kiểu chân chim/Martin/kiểu kỹ thuật thông tin
Tương tự như ký hiệu của Chen, kiểu "chân chim" thể hiện các thực thể và mối quan hệ dưới dạng các hình Box và đường thẳng. Điểm khác biệt là kiểu này thêm các hình dạng khác nhau ở đầu các đường thẳng để biểu thị độ lớn của mối quan hệ.
Các hình dạng được sử dụng là hình vòng tròn (biểu thị số lượng 0), dấu gạch ngang (biểu thị số lượng 1) và hình chân chim (biểu thị số lượng nhiều). Người dùng kết hợp các hình dạng này để thể hiện độ lớn của mối quan hệ.
Ví dụ, hai dấu gạch ngang có nghĩa là tối thiểu một, tối đa một. Dấu gạch ngang kết hợp với dấu chân chim có nghĩa là tối thiểu một và tối đa vô hạn.

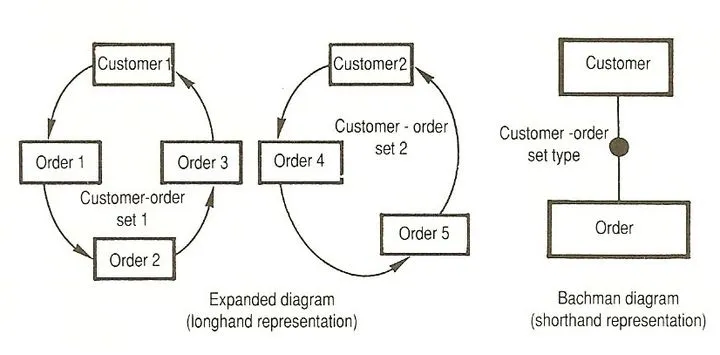

3. Ký hiệu Bachman
Phong cách Bachman, một loại sơ đồ cấu trúc dữ liệu được sử dụng phổ biến, sử dụng các hình chữ nhật để biểu diễn một mối quan hệ (tập hợp các thuộc tính) và các đường thẳng để biểu diễn các kết nối. Đầu mỗi đường thẳng có một mũi tên để biểu thị mối quan hệ một-một hoặc hai mũi tên để biểu thị mối quan hệ một-nhiều.
4. Ký hiệu IDEF1X
Hệ thống Định nghĩa Tích hợp cho Mô hình hóa Thông tin (IDEF1X) sử dụng hình chữ nhật cho các thực thể độc lập và hình chữ nhật bo tròn cho các thực thể phụ thuộc. Các miền được biểu diễn bằng hình bầu dục.
Các mối quan hệ được biểu diễn bằng các đường thẳng; tuy nhiên, phần cuối của đường thẳng có hình tròn và các chữ cái biểu thị độ lớn (cardinality).
5. Kiểu Barker
Phong cách của Barker là sự điều chỉnh từ mô hình "crows' feet" (chân chim) đã trở nên phổ biến khi người tạo gia nhập Oracle và tích hợp nó vào các công cụ mô hình hóa CASE của công ty này. Hệ ký hiệu này sử dụng các ký hiệu sau:
- Đường thẳng: Mối quan hệ bắt buộc (một-một)
- Đường chấm: Mối quan hệ tùy chọn
- Mối quan hệ dạng "chân chim": Mối quan hệ một-đến-nhiều, nhiều-đến-một hoặc nhiều-đến-nhiều
Với những điều này trong tâm trí, hãy cùng xem xét một vài ví dụ.
Ví dụ về sơ đồ ER
Một sơ đồ quan hệ thực thể có thể đơn giản như một biểu diễn trực quan về một cuộc hôn nhân hoặc phức tạp như kiến trúc dữ liệu của một Enterprise. Dưới đây là một số ví dụ về sơ đồ để bạn có cái nhìn rõ hơn.

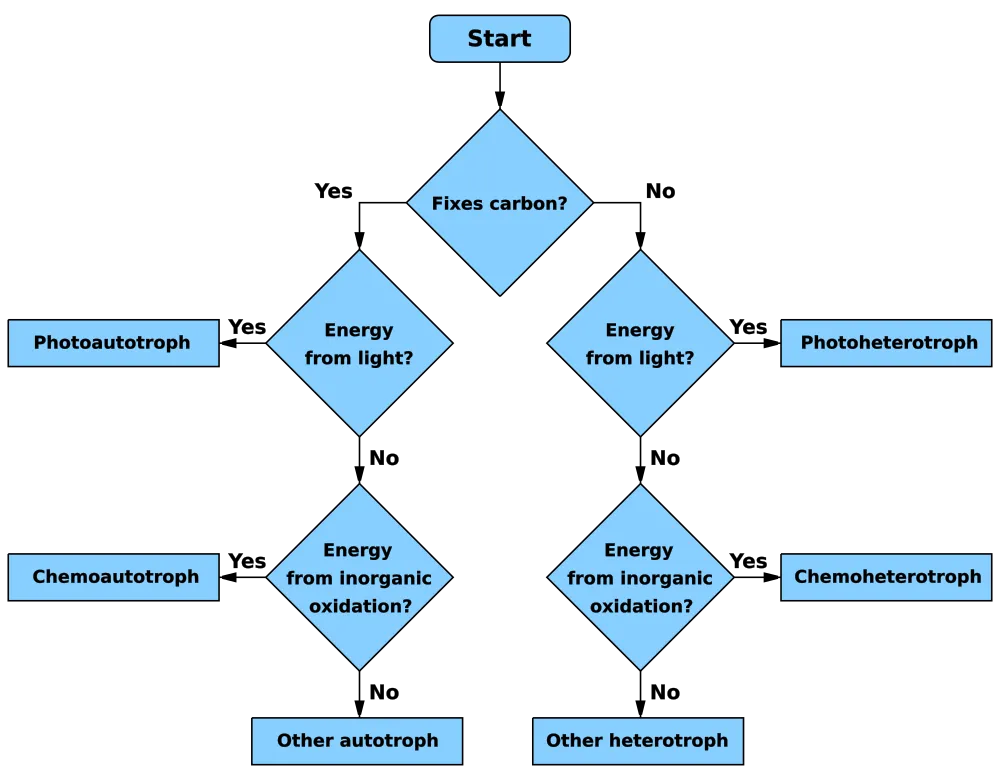

1. Biểu đồ luồng
Sơ đồ luồng là biểu mẫu đơn giản nhất của sơ đồ quan hệ thực thể. Nó kết nối các yếu tố khác nhau (thực thể) để trực quan hóa luồng ra quyết định logic. Sơ đồ sau đây đưa ra một loạt câu hỏi để xác định xem một sinh vật là sinh vật tự dưỡng hay dị dưỡng.

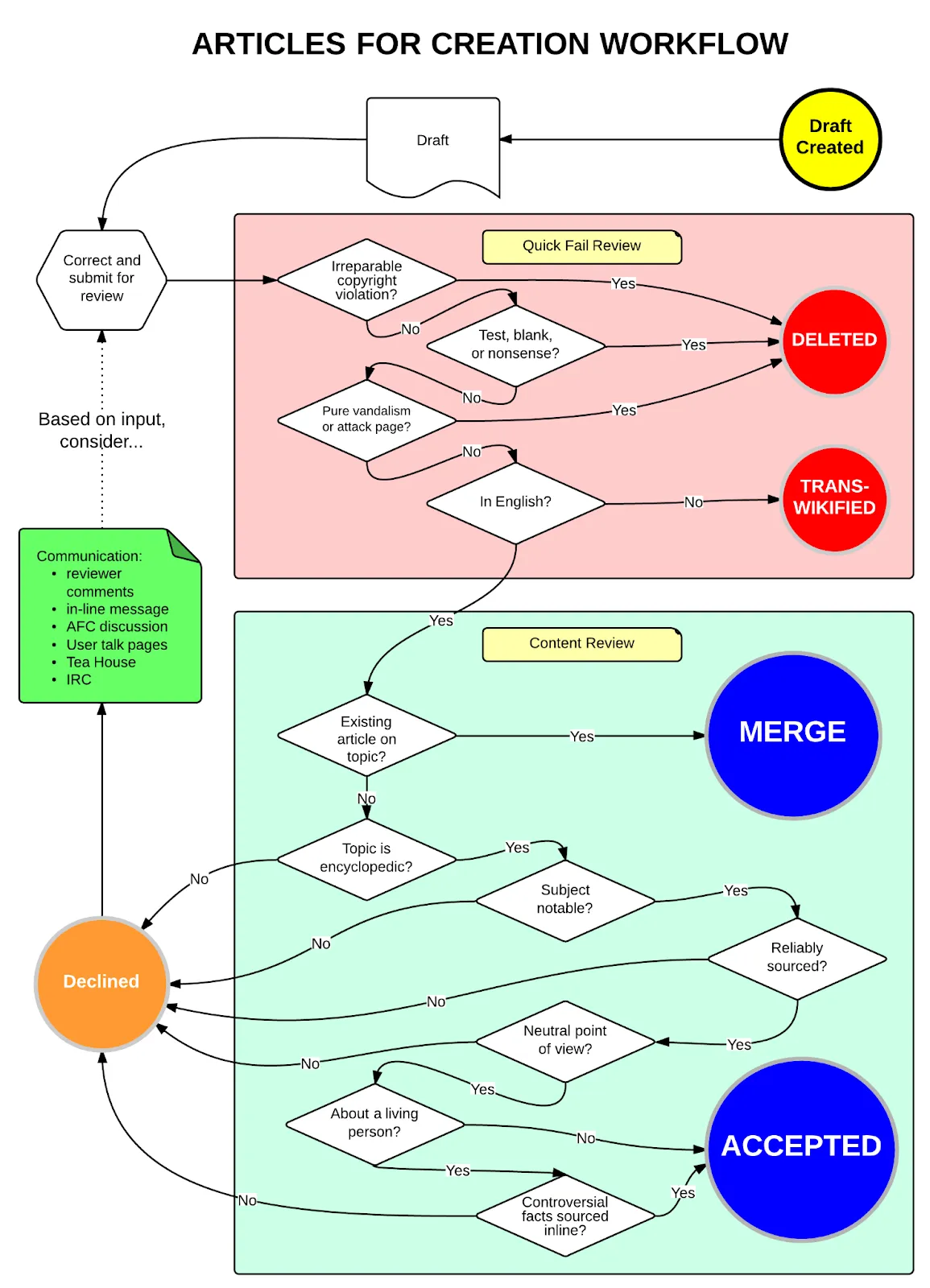

2. Sơ đồ quy trình
Bản đồ quy trình là một biểu diễn trực quan về hành trình, các sự kiện và các cột mốc quan trọng trong bất kỳ quy trình nào. Nó thể hiện ai cần làm việc gì ở từng bước của quy trình. Ví dụ về sơ đồ quy trình làm việc sau đây minh họa quy trình viết bài cho Wikipedia tiếng Anh.
Nếu bạn mới làm quen với sơ đồ luồng và bản đồ quy trình, hãy thử Mẫu Sơ đồ Luồng Quy trình của ClickUp. Mẫu này thân thiện với người mới bắt đầu và có thể tùy chỉnh, cho phép bạn thể hiện đồ họa bất kỳ quy trình nào trong tổ chức của mình, kèm theo các hình dạng, đường kẻ và chú giải được thiết kế sẵn.
Bonus: Thêm các mẫu sơ đồ bối cảnh
3. Sơ đồ luồng dữ liệu

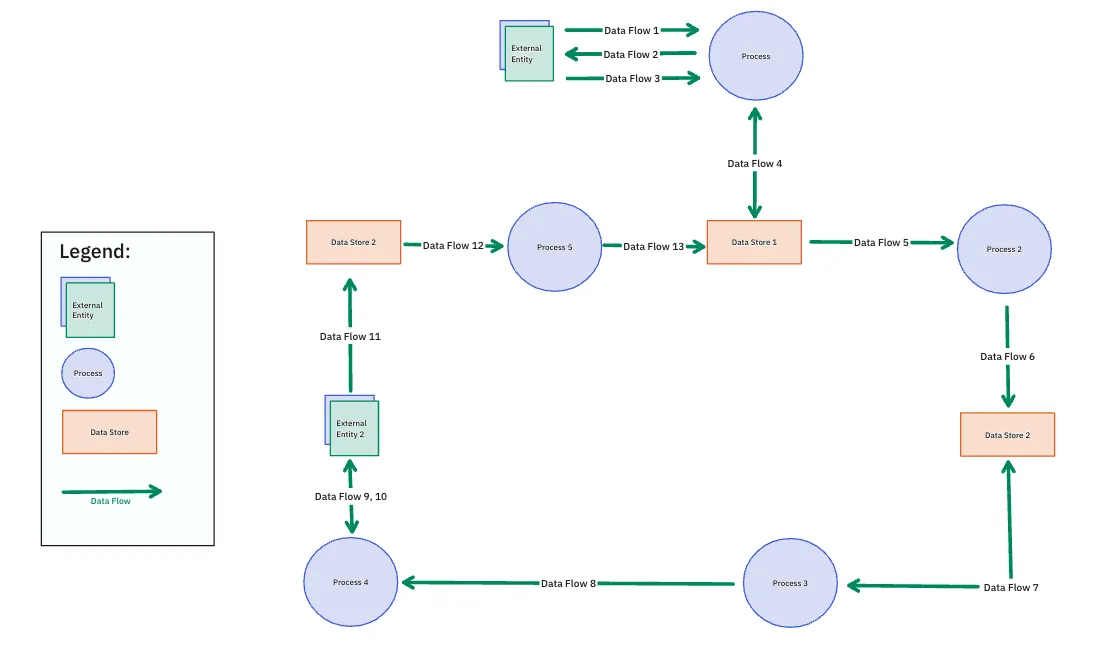

Sơ đồ luồng dữ liệu (Data Flow Diagram ) thể hiện quá trình di chuyển của thông tin qua bất kỳ quy trình hoặc hệ thống nào. Nó giúp các nhóm dữ liệu và kỹ thuật có chế độ xem về cách dữ liệu được chia sẻ giữa các thực thể khác nhau, từ đó có thể xác định các lỗ hổng (nếu có).
Tạo lại sơ đồ trực quan đơn giản nhưng mạnh mẽ này với Mẫu Sơ đồ Luồng Dữ liệu của ClickUp. Sử dụng mẫu ClickUp Bảng trắng này để xác định nguồn và đích dữ liệu, theo dõi các thực thể, cũng như khắc phục lỗi và vấn đề.
Tặng kèm: Thêm các mẫu sơ đồ luồng dữ liệu

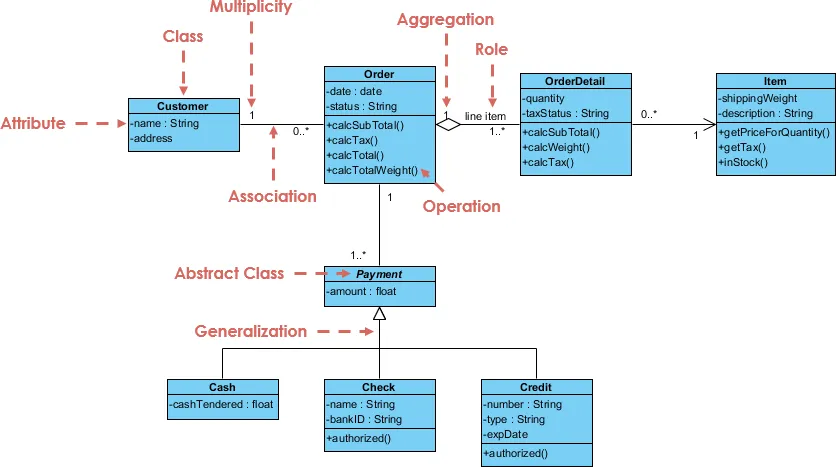

4. Sơ đồ lớp UML
Sơ đồ lớp trong Ngôn ngữ Mô hình Hợp nhất (UML) là biểu diễn trực quan về cấu trúc và mối quan hệ giữa các lớp trong các hệ thống hướng đối tượng. Nó thường bao gồm:
- Lớp: Một bản thiết kế hoặc một khung cấu trúc cho một đối tượng
- Thuộc tính: Các đặc tính của đối tượng
- Các thao tác/phương thức: Các dịch vụ do các lớp cung cấp
- Mối quan hệ: Các kết nối, chẳng hạn như mối quan hệ liên kết, kế thừa, phụ thuộc, v.v.
Hiện có sẵn các phần mềm vẽ sơ đồ UML được thiết kế chuyên dụng. Tuy nhiên, để có cách vẽ các sơ đồ này một cách nhanh chóng và dễ dàng, hãy thử sử dụng một số mẫu sơ đồ UML. Đặc biệt, Mẫu Sơ đồ Lớp (Class Diagram Template) của ClickUp cho phép bạn tổ chức các lớp thành các nhóm logic, xác định các mối quan hệ, và cùng nhau cải thiện độ chính xác và hiệu quả của chúng.
Hơn nữa, bạn có thể liên kết sơ đồ này với các nhiệm vụ ClickUp để dễ dàng truy cập sau này.
5. Sơ đồ mạng
Sơ đồ mạng là một ERD bao gồm các máy tính và thiết bị viễn thông, chẳng hạn như modem, bộ định tuyến, tường lửa, lưu trữ đám mây, v.v. Sơ đồ sau đây minh họa một mạng lưới không dây (wireless mesh network) được kết nối lên mạng chính thông qua một liên kết VSAT.
Tạo bản đồ mạng dự án của riêng bạn với Mẫu bản đồ mạng dự án của ClickUp. Mẫu này đã được tích hợp sẵn các hình dạng cơ bản cho máy tính, máy in, điện thoại, tường lửa, bộ định tuyến và các thực thể khác trên bản đồ mạng. Kéo, thả và di chuyển các yếu tố này để tùy chỉnh theo nhu cầu của bạn.

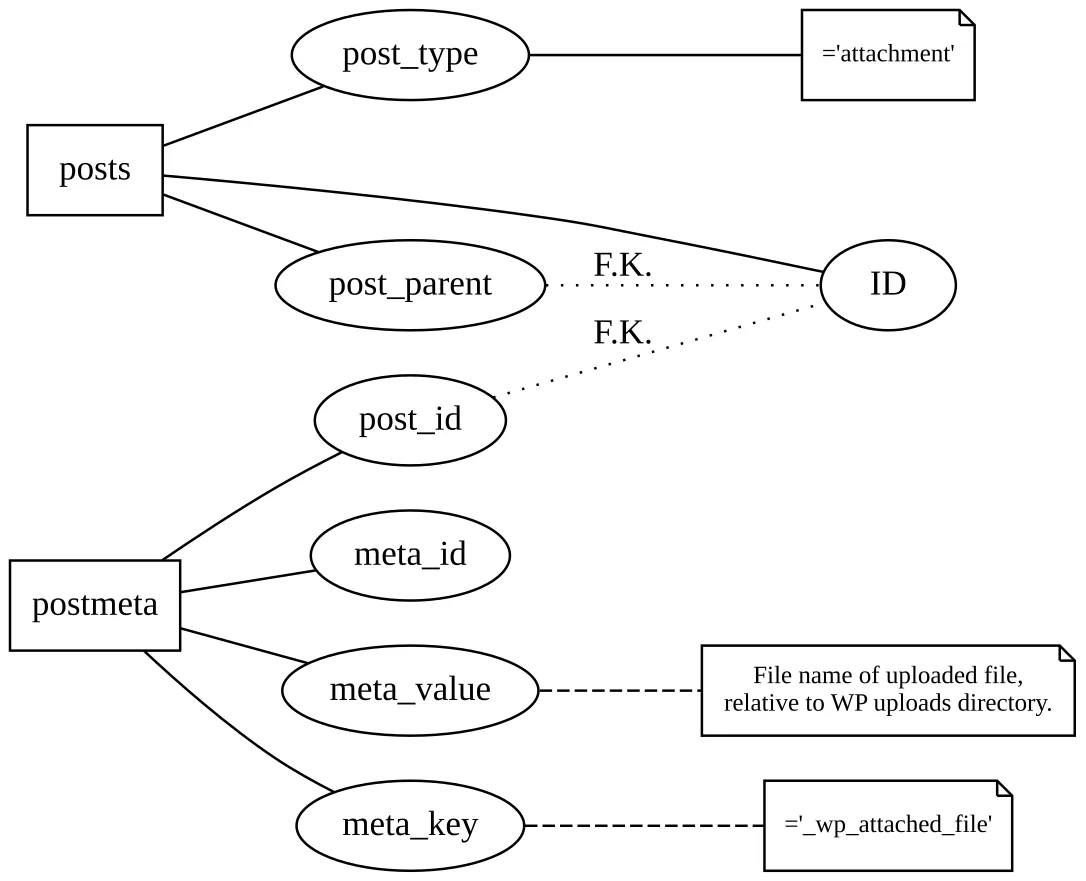

6. Tham khảo tệp cơ sở dữ liệu
Sơ đồ ERD tham chiếu tệp cơ sở dữ liệu là một bản đồ trực quan đơn giản về phần của lược đồ cơ sở dữ liệu liên quan đến các tệp trong hệ thống. Ví dụ sau đây minh họa cách thức hoạt động của nó trong WordPress.
Bây giờ bạn đã xem qua một số ví dụ, đã đến lúc tự vẽ sơ đồ của riêng mình. Hãy cùng tìm hiểu cách thực hiện nhé.
Cách tạo sơ đồ ER
Tất cả những gì bạn cần để vẽ sơ đồ ER chỉ là bút và giấy hoặc Bảng trắng và bút dạ. Tuy nhiên, các công cụ tiên tiến hơn có thể giúp việc vẽ sơ đồ mối quan hệ thực thể trở nên dễ dàng và nhanh chóng hơn. Vì vậy, hãy bắt đầu từ đó.
1. Chọn các công cụ để tạo sơ đồ ER
Có một số công cụ ERD mà bạn có thể sử dụng, chẳng hạn như:
- Công cụ hỗ trợ năng suất: Bảng tính, phần mềm trình chiếu và tài liệu là những lựa chọn tuyệt vời nếu bạn cần một cách đơn giản để vẽ hình và thêm văn bản. Chúng dễ dàng chia sẻ và truy cập. Tuy nhiên, các công cụ này có giới hạn về tính năng và tính linh hoạt.
- Công cụ thiết kế: Photoshop, Figma hoặc Canva rất linh hoạt và mang lại cho bạn khả năng kiểm soát gần như không giới hạn đối với thiết kế của mình. Tuy nhiên, các công cụ này có thể khó sử dụng đối với các nhóm không chuyên về thiết kế.
- Các công cụ vẽ sơ đồ: Draw.io, Microsoft Visio hoặc Lucidchart là những lựa chọn lý tưởng để vẽ ERD. Chúng được trang bị nhiều tính năng hỗ trợ các hình dạng, ký hiệu khác nhau, v.v. Tuy nhiên, các công cụ này có thể hoạt động độc lập, không thể kết nối với các dự án và công việc.
- Bảng trắng tùy chỉnh: Các công cụ quản lý dự án toàn diện có tính năng bảng trắng như ClickUp cho phép bạn cùng nhau vẽ sơ đồ và kết nối chúng với công việc hàng ngày một cách dễ dàng.

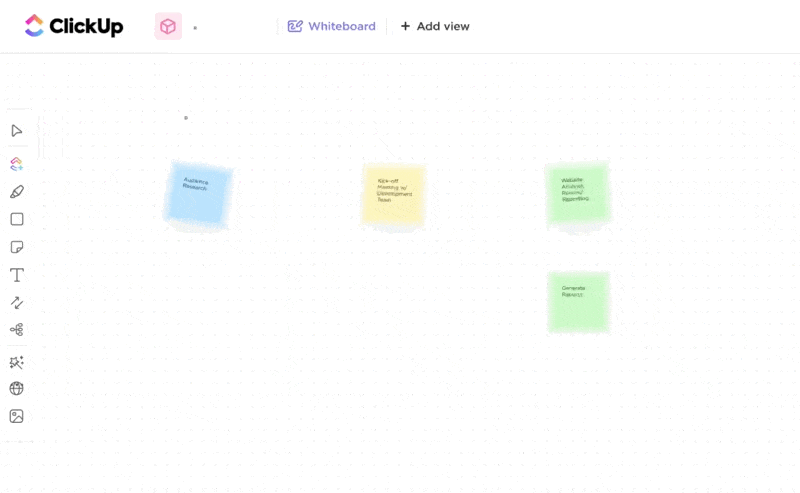

Dưới đây là cách bạn có thể sử dụng ClickUp để vẽ và sử dụng các sơ đồ ERD của mình.
2. Kết hợp các yếu tố
Sau khi đã chọn công cụ phù hợp, hãy tổng hợp tất cả các thành phần có trong sơ đồ ERD của bạn. Ở giai đoạn này, hãy xác định rõ mục đích của sơ đồ ERD. Làm rõ lý do tại sao và dành cho ai mà bạn đang tạo ra sơ đồ này.
Sau đó, hãy vẽ các hình dạng cho các thực thể và thuộc tính của chúng. Kết nối chúng bằng các đường thẳng và các ký hiệu khác. Trên ClickUp Bảng trắng, bạn có thể chèn hình dạng, thêm ghi chú dán, chèn hình ảnh và viết văn bản! Nếu tất cả những tính năng đó vẫn chưa đủ, bạn còn có thể vẽ tay các hình dạng tùy chỉnh lên Bảng trắng của mình để hoàn thiện hơn nữa.
3. Sử dụng mẫu
Nếu việc thêm từng yếu tố một khiến bạn cảm thấy tẻ nhạt, đừng lo lắng. Hãy lựa chọn từ nhiều mẫu ERD miễn phí và có thể tùy chỉnh mà ClickUp cung cấp.

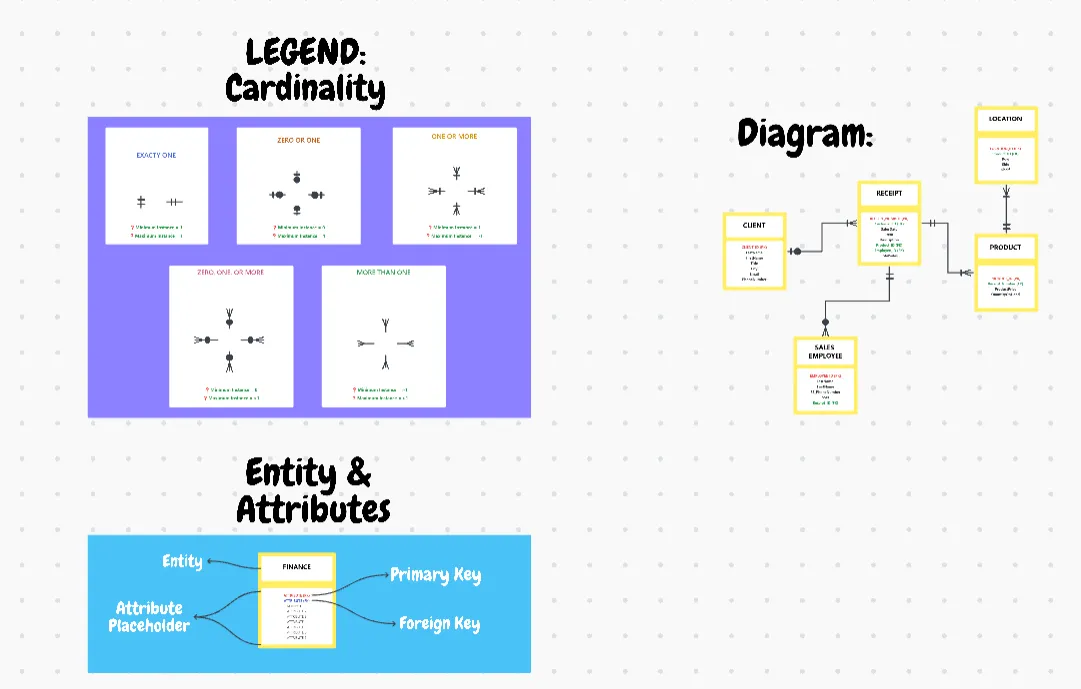

Hãy thử Mẫu Sơ đồ Mối quan hệ Thực thể (ERD) của ClickUp để có một cấu trúc giúp bạn tạo cơ sở dữ liệu quan hệ. Trực quan hóa các cấu trúc dữ liệu phức tạp chỉ bằng cách kéo, thả và chỉnh sửa các thành phần — hoàn toàn không cần viết mã.
Tùy chỉnh các hình dạng, đường nối, phông chữ, màu sắc và mọi yếu tố cần thiết để tạo ra sơ đồ ERD mang dấu ấn riêng của bạn. Chia sẻ sơ đồ này một cách bảo mật với các bên liên quan chính để nhận phản hồi và ý kiến đóng góp. Luôn cập nhật sơ đồ khi các mối quan hệ thực thể của bạn thay đổi.
4. Tích hợp tất cả dữ liệu liên quan
Khi đã có sơ đồ sẵn sàng, hãy đảm bảo bạn tích hợp tất cả dữ liệu liên quan vào đó. Ví dụ: nếu bạn có tài liệu về các thực thể trên ClickUp Docs hoặc cơ sở dữ liệu Excel, hãy liên kết chúng. Nếu sơ đồ ERD liên quan đến các công việc cụ thể, hãy liên kết chúng luôn.
Bạn cũng có thể tích hợp tính năng trò chuyện vào Bảng trắng để thực hiện các cuộc hội thoại không đồng bộ và hợp tác theo ngữ cảnh.
Sau khi đã tạo ra một sơ đồ ERD tuyệt vời, đã đến lúc áp dụng nó. Chúng ta bắt đầu nhé?
Các ứng dụng và mục đích sử dụng của sơ đồ ER
Như Peter Chen đã đề xuất, bạn có thể biểu diễn bất kỳ mối quan hệ nào bằng sơ đồ ER — ngay cả mối quan hệ trong gia đình. Tuy nhiên, một số ứng dụng phổ biến nhất của sơ đồ quan hệ thực thể là trong lĩnh vực kỹ thuật phần mềm.
1. Thiết kế cơ sở dữ liệu
Đối với các nhóm phát triển phần mềm, ERD là công cụ thiết kế cơ sở dữ liệu quan trọng được sử dụng để mô hình hóa cơ sở dữ liệu quan hệ, giúp trực quan hóa logic kinh doanh. Chúng bao gồm tất cả các thực thể và mối quan hệ để tạo ra chế độ xem tổng thể về cơ sở dữ liệu.
2. Thiết kế quy trình
Nhiều quy trình làm việc trong tổ chức sử dụng ERD làm khung cơ bản. Nó giúp mô tả từng bước trong một quy trình kinh doanh hoặc công nghệ, xác định các mối phụ thuộc, kết nối, ranh giới và lộ trình.
3. Kiểm soát chất lượng
Sơ đồ quan hệ thực thể giúp đẩy nhanh quá trình khắc phục sự cố bằng cách cung cấp chế độ xem rõ ràng và toàn diện về toàn bộ hệ thống. Điều này giúp việc truy vết lỗi trở lại nguyên nhân gốc rễ trở nên dễ dàng hơn.
4. Tài liệu
ERD cũng là một phương pháp lưu trữ thiết kế hệ thống. Đây là một biểu mẫu trực quan, dễ tiếp cận và linh hoạt, cho phép lưu trữ, tra cứu, sử dụng và cập nhật lượng lớn thông tin.
Mặc dù có nhiều lợi ích, ERD không phải lúc nào cũng phù hợp với mọi nhu cầu.
Những giới hạn và thách thức của sơ đồ ER
Sơ đồ mối quan hệ thực thể là các biểu đồ trực quan được thiết kế dành riêng cho một mục đích cụ thể. Điều này có nghĩa là chúng cũng có những giới hạn nhất định.
Chỉ áp dụng cho dữ liệu quan hệ: Vì mục đích của sơ đồ ER là thể hiện các mối quan hệ, nên nó sẽ không có tác dụng khi dữ liệu không có cấu trúc quan hệ.
Giới hạn áp dụng cho dữ liệu có cấu trúc: Phù hợp với cơ sở dữ liệu quan hệ, sơ đồ ER không áp dụng được cho dữ liệu không có cấu trúc hoặc bán cấu trúc.
Các ký hiệu phức tạp: Từ ký hiệu "chân chim" đến Bachman và IDEF1X, có nhiều định dạng ký hiệu khác nhau, điều này có thể gây nhầm lẫn nếu mọi người không sử dụng cùng một phong cách.
Thiếu thông tin về độ mệnh đề: Các đường nối có thể tạo ấn tượng rằng tất cả đều là các mối quan hệ một-một, nhưng thực tế hiếm khi xảy ra như vậy.
Khi được sử dụng đúng cách, những thách thức này có thể dễ dàng được khắc phục.
Mẹo và tài nguyên để tạo/lập sơ đồ ER
Trước khi kết thúc, đây là một số nguyên tắc tốt nhất mà bạn có thể áp dụng khi tạo và sử dụng ERD.
Hãy chọn trình độ của bạn trước tiên
Trước khi vẽ sơ đồ, hãy quyết định xem bạn muốn sơ đồ ở mức độ khái niệm, logic hay vật lý. Điều này sẽ giúp bạn tránh được nhiều rắc rối khi đưa ra quyết định liên quan đến mức độ chi tiết của thông tin.
Tuân thủ quy ước đặt tên
Đảm bảo tên của các thực thể và thuộc tính phải nhất quán. Ví dụ: hãy sử dụng toàn bộ dạng số ít, như khách hàng, nhà cung cấp, đối tác logistics và nhân viên giao hàng. Sử dụng cách viết giống nhau cho mọi trường hợp lặp lại.
Thêm một chút màu sắc
Đừng ngần ngại sử dụng mã màu sắc. Bạn có thể đánh dấu các bảng không sử dụng bằng màu đỏ hoặc các thuộc tính dẫn xuất bằng màu tím để dễ đọc hơn.
Thêm ghi chú
Bạn không cần phải ghi hết mọi thứ vào sơ đồ. Để giải thích chi tiết, hãy sử dụng ClickUp Docs và ghi chú lại các ý tưởng của bạn. Liên kết tài liệu này với sơ đồ của bạn để mọi người đều có thể truy cập dễ dàng. Thực tế, việc tạo một tài liệu chứa các ghi chú của bạn có thể là cách tuyệt vời để tránh nhầm lẫn.
Thiết lập hệ thống kiểm soát phiên bản
Mặc dù việc cập nhật ERD là điều tốt, nhưng bạn cũng cần đảm bảo luôn có sẵn các phiên bản cũ. Hãy bật tính năng kiểm soát phiên bản hoặc lưu giữ các bản sao của các phiên bản trước đó.
Quản lý dự án trực quan thú vị với ClickUp
Kinh doanh không chỉ đơn thuần là tổng hợp các bộ phận của nó. Trên thực tế, lợi thế cạnh tranh của kinh doanh nằm ở mối quan hệ giữa các bộ phận đó, dù là con người, công nghệ, hệ thống hay dữ liệu.
Một sơ đồ quan hệ thực thể tốt sẽ thể hiện các kết nối này và cung cấp chế độ xem tổng quan rõ ràng. Bạn có thể sử dụng nó để thêm các kết nối, loại bỏ các điểm nghẽn, truy tìm nguyên nhân gốc rễ hoặc gia tăng giá trị.
ClickUp hỗ trợ bạn thực hiện tất cả những điều này và hơn thế nữa. Tạo ERD không giới hạn với ClickUp Bảng trắng. Chuyển đổi các thành phần thành công việc để thực hiện ngay lập tức. Chỉ định người dùng, thu thập phản hồi, chú thích, thêm bình luận và nâng cao chất lượng ERD của bạn. Dùng thử ClickUp miễn phí ngay hôm nay.
