ตัวอย่างแผนภาพ UML สำหรับการออกแบบโครงการซอฟต์แวร์

กำหนดเวลาที่กระชั้นชิดกดดันโครงการซอฟต์แวร์ของคุณ พร้อมด้วยขั้นตอนการทำงานที่ซับซ้อนและทีมงานที่กำลังพยายามรักษาความสอดคล้องกัน ความสื่อสารที่ผิดพลาดและความต้องการที่เปลี่ยนแปลงกำลังเริ่มขัดขวางความก้าวหน้า—ฟังดูคุ้นไหม?

นี่คือจุดที่แผนภาพ UML สามารถสร้างความแตกต่างได้อย่างแท้จริง ✨

แนะนำครั้งแรกในทศวรรษ 1990 ที่บริษัท Rational Software Corporation, แผนภาพ UML มอบ วิธีที่เป็นเอกภาพในการสร้างแบบจำลองและออกแบบระบบ ซึ่งเปลี่ยนแปลงวิธีการที่คุณมองเห็นสถาปัตยกรรมซอฟต์แวร์อย่างสิ้นเชิง

ดำดิ่งไปกับเราขณะที่เราพาคุณสำรวจตัวอย่างแผนภาพ UML ที่จำเป็น พร้อมคำแนะนำทีละขั้นตอนในการนำไปใช้ และเครื่องมือที่จะช่วยให้คุณประสบความสำเร็จตลอดเส้นทาง 💻

แผนภาพ UML คืออะไร?

แผนภาพภาษาการจำลองแบบรวม (UML) เป็นแบบแปลนเชิงภาพที่ใช้เพื่อแสดงโครงสร้างและพฤติกรรมของระบบ โดยเฉพาะอย่างยิ่งในด้านการพัฒนาซอฟต์แวร์และการจัดการโครงการ

คิดถึง UML เป็นภาษาที่ช่วยให้ผู้พัฒนาซอฟต์แวร์, นักออกแบบ, และนักวิเคราะห์ธุรกิจสามารถ สื่อสาร ด้วย ภาษาภาพเดียวกัน เพื่อชี้แจงกระบวนการที่ซับซ้อน

นี่คือองค์ประกอบหลักและเนื้อหาที่มักพบในแผนภาพ UML:

  • คลาส: กำหนดวัตถุ คุณสมบัติ และความสัมพันธ์
  • วัตถุ: อินสแตนซ์ของคลาสที่มีข้อมูลเฉพาะ
  • กิจกรรม: แสดงถึงงาน ภารกิจ หรือการดำเนินการภายในระบบ
  • ส่วนประกอบ: ส่วนที่แยกออกจากกันของระบบซึ่งมีหน้าที่เฉพาะเจาะจง
  • อินเตอร์เฟซ: กำหนดวิธีที่ส่วนประกอบสื่อสารกัน
  • ความสัมพันธ์: แสดงความสัมพันธ์ระหว่างคลาส, คอมโพเนนต์, หรือกิจกรรม (เช่น การสืบทอด, การพึ่งพา)
  • สถานะ: เงื่อนไขหรือระยะต่าง ๆ ของวัตถุในระหว่างวงจรชีวิตของมัน

แต่ละประเภทของแผนภาพ UML ใช้การผสมผสานขององค์ประกอบเหล่านี้เพื่อจับโครงสร้างแบบสถิตหรือพฤติกรรมแบบพลวัตของระบบ

เดิมที UML ถูกสร้างขึ้นเพื่อ มาตรฐาน วิธีการที่มีอยู่มากมายสำหรับการออกแบบซอฟต์แวร์ ปัจจุบัน UMLช่วยให้ผู้พัฒนาสามารถมองเห็นภาพทุกอย่างตั้งแต่การทำงานร่วมกันของส่วนประกอบแต่ละส่วน ไปจนถึงวิธีที่ระบบโต้ตอบกับผู้ใช้และระบบอื่นๆ

สำหรับผู้เชี่ยวชาญด้านวิศวกรรมซอฟต์แวร์หรือการวิเคราะห์ธุรกิจ UML มอบความเข้าใจที่ครอบคลุมเกี่ยวกับการออกแบบเชิงวัตถุ ช่วยให้ทีมสร้างเอกสารที่ชัดเจนและเป็นระเบียบมากขึ้น

ประเภทหลักของแผนภาพ UML

แผนภาพ UML แบ่งออกเป็นสองประเภทหลัก ซึ่งแต่ละประเภทให้มุมมองเฉพาะในการออกแบบระบบ—แผนภาพเชิงโครงสร้างและแผนภาพเชิงพฤติกรรม.

  • แผนภาพโครงสร้าง: แผนภาพเหล่านี้แสดงส่วนที่คงที่ของระบบ—องค์ประกอบหลัก ความสัมพันธ์ และการจัดองค์กร แผนภาพเหล่านี้ให้ภาพรวมของสถาปัตยกรรม โดยแสดงให้เห็นว่าส่วนต่างๆ เชื่อมต่อกันอย่างไร แผนภาพ UML โครงสร้างมีประโยชน์อย่างยิ่งในการมองเห็นภาพรวม
  • แผนภาพพฤติกรรม: ในทางตรงกันข้าม แผนภาพพฤติกรรมจะจับภาพแง่มุมที่เปลี่ยนแปลงได้ของระบบ โดยแสดงวิธีที่องค์ประกอบต่างๆ มีปฏิสัมพันธ์กันและตอบสนองต่ออินพุต แผนภาพเหล่านี้เผยให้เห็นกระบวนการและขั้นตอนการทำงานภายในระบบ เช่น การโต้ตอบของผู้ใช้หรือการไหลของข้อมูล แผนภาพเหล่านี้จะแสดงฟังก์ชันการทำงานและประสบการณ์ของผู้ใช้ในระบบ

เทคนิคการทำแผนผังกระบวนการเหล่านี้ร่วมกันช่วยให้มองเห็น ออกแบบ และบำรุงรักษาซอฟต์แวร์ได้ง่ายขึ้น โดยแสดงทั้ง 'อะไร' (โครงสร้าง) และ 'อย่างไร' (พฤติกรรม) ของระบบ การมองภาพรวมแบบองค์รวมนี้ ช่วยส่งเสริมการทำงานร่วมกัน ระบุปัญหาได้ตั้งแต่เนิ่นๆ และสนับสนุนการพัฒนาที่มีประสิทธิภาพมากขึ้น

นี่คือภาพรวมโดยย่อของประเภทต่างๆ ของแผนภาพ UML ภายในสองหมวดหมู่และวิธีที่แต่ละประเภทเข้ากับกรอบงาน UML:

ประเภทไดอะแกรม UMLหมวดหมู่ภาพรวม
แผนภาพคลาสโครงสร้างกำหนดคลาสของระบบ, คุณสมบัติของคลาส, การดำเนินการ และความสัมพันธ์
แผนภาพวัตถุโครงสร้างแสดงตัวอย่างของคลาสในเวลาที่เฉพาะเจาะจงสำหรับภาพรวมในโลกจริง
แผนภาพโครงสร้างผสมโครงสร้างรายละเอียดโครงสร้างภายในและการทำงานร่วมกันภายในส่วนประกอบ
แผนผังองค์ประกอบโครงสร้างแสดงถึงองค์ประกอบทางกายภาพและความสัมพันธ์ที่พึ่งพาอาศัยกัน
แผนผังการติดตั้งโครงสร้างซอฟต์แวร์แผนที่ส่วนประกอบไปยังฮาร์ดแวร์, แสดงให้เห็นการPLOYMENTของระบบ
แผนภาพแพ็คเกจโครงสร้างจัดระเบียบชั้นเรียนและองค์ประกอบต่าง ๆ เป็นชุด โดยระบุความเชื่อมโยงที่ต้องพึ่งพา
แผนภาพโปรไฟล์โครงสร้างปรับแต่ง UML ให้เหมาะกับความต้องการเฉพาะโดยการกำหนดรูปแบบและส่วนขยาย
แผนภาพกิจกรรมพฤติกรรมสร้างแบบจำลองกระบวนการทำงานแบบไดนามิกด้วยกิจกรรม การเปลี่ยนผ่าน และการตัดสินใจ
แผนภาพกรณีการใช้งานพฤติกรรมแสดงฟังก์ชันของระบบจากมุมมองของผู้ใช้โดยใช้ผู้ใช้งานและกรณีการใช้งาน
แผนภาพลำดับพฤติกรรมจับลำดับของข้อความที่ไหลระหว่างวัตถุต่างๆ ตามช่วงเวลา
แผนผังการสื่อสารพฤติกรรมเน้นการปฏิสัมพันธ์ระหว่างวัตถุ แสดงเส้นทางการแลกเปลี่ยนข้อความ
แผนภาพเครื่องสถานะพฤติกรรมแสดงสถานะและการเปลี่ยนแปลงของวัตถุในการตอบสนองต่อเหตุการณ์
แผนภูมิแสดงลำดับเวลาพฤติกรรมแสดงสถานะของวัตถุตามกาลเวลา โดยเน้นที่ข้อจำกัดด้านเวลา
แผนภาพภาพรวมการโต้ตอบพฤติกรรมรวมองค์ประกอบของแผนภาพลำดับและแผนภาพกิจกรรมสำหรับสถานการณ์ที่ซับซ้อน

11 ตัวอย่างแผนภาพ UML

การทำความเข้าใจแผนภาพ UML อาจดูน่ากลัวในตอนแรก แต่การแยกย่อยออกเป็นส่วน ๆ จะช่วยให้เข้าใจได้ง่ายขึ้นว่าแผนภาพเหล่านี้สามารถช่วยเพิ่มประสิทธิภาพให้กับโครงการของคุณได้อย่างไร

แต่ละตัวอย่างของแผนภาพเหล่านี้มีจุดแข็งที่เป็นเอกลักษณ์ของตัวเอง. มาดูกันว่าแต่ละตัวทำอะไร, มันมีลักษณะอย่างไร, และเหมาะกับที่ไหนที่สุด.

1. แผนภาพคลาส UML

ในฐานะแผนภาพโครงสร้างแบบคงที่ แผนภาพคลาสทำหน้าที่เป็นพิมพ์เขียวสำหรับระบบเชิงวัตถุ มันเน้นองค์ประกอบพื้นฐานที่สำคัญ เช่น:

  • คลาส: กำหนดเอนทิตีของระบบ
  • คุณลักษณะ: ระบุข้อมูลที่เก็บไว้ภายในแต่ละคลาส
  • การดำเนินงาน: รายละเอียดหน้าที่ที่เกี่ยวข้องกับแต่ละคลาส
  • ความสัมพันธ์: แสดงการเชื่อมโยงและการพึ่งพาอาศัยกันระหว่างคลาส

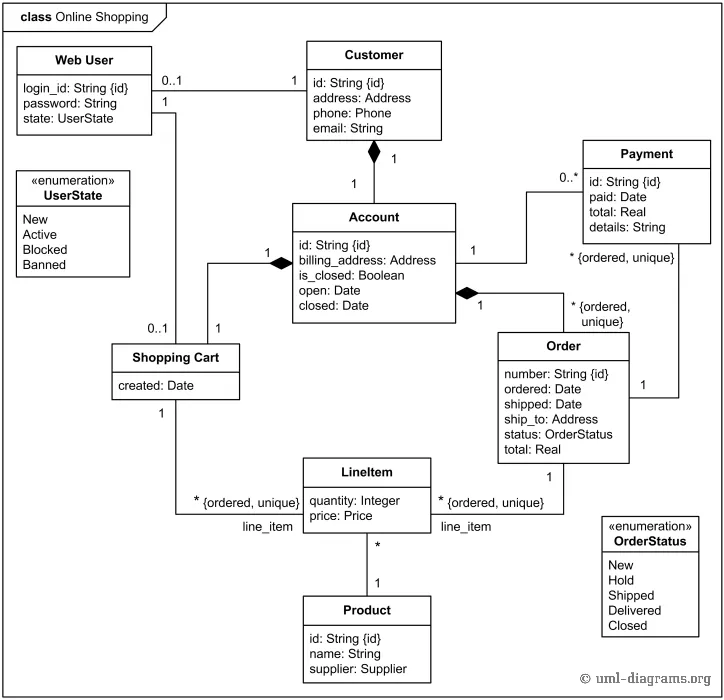

แผนภาพคลาสของ Unified Modeling Language (UML) โดย UML Diagrams.org
ผ่าน:UMLDiagrams.org

เมื่อออกแบบแอปพลิเคชันเช่นแพลตฟอร์มอีคอมเมิร์ซหรือระบบจัดการเนื้อหา แผนภาพคลาสช่วยให้ความสัมพันธ์ที่ซับซ้อนง่ายขึ้น ช่วยให้ผู้พัฒนาและผู้มีส่วนได้ส่วนเสียเข้าใจว่าส่วนประกอบหลักจะทำงานร่วมกันอย่างไร

📌 กรณีการใช้งาน: สร้างแบบจำลองโครงสร้างของแพลตฟอร์มอีคอมเมิร์ซด้วยเอนทิตีต่างๆ เช่น สินค้า, คำสั่งซื้อ, และลูกค้า พร้อมด้วยคุณสมบัติและความสัมพันธ์ของพวกเขา

สร้างภาพ, บันทึก, และติดตามระบบเชิงวัตถุที่ซับซ้อนด้วยเทมเพลตแผนภาพคลาส UML ของ ClickUp

แม่แบบแผนผังคลาส UML ของ ClickUpเป็นเครื่องมือที่ใช้งานง่ายซึ่งออกแบบมาเพื่อปรับปรุงการสร้างแบบจำลองสำหรับระบบเชิงวัตถุให้ง่ายขึ้น ทำให้สามารถมองเห็นคลาส คุณสมบัติ และความสัมพันธ์ได้อย่างชัดเจนในขณะที่ทำให้ทีมของคุณเข้าใจตรงกัน แม่แบบนี้ช่วยให้คุณ:

  • ทำงานร่วมกับทีมของคุณในแผนภาพเดียว โดยทำการอัปเดตและแก้ไขแบบเรียลไทม์เพื่อให้ทุกคนมีความสอดคล้องกัน
  • ติดตามและเปรียบเทียบเวอร์ชันระบบต่างๆ ได้อย่างง่ายดาย เพื่อให้มีความยืดหยุ่นเมื่อมีการเปลี่ยนแปลงความต้องการ
  • แท็ก, รวมงานย่อย, และเพิ่มผู้รับผิดชอบหลายคนและป้ายกำกับความสำคัญเพื่อเพิ่มประสิทธิภาพในการติดตามและจัดลำดับความสำคัญ

2. แผนภาพโครงสร้างเชิงประกอบ UML

ทำหน้าที่เป็นแผนภาพโครงสร้างภายใน แผนภาพโครงสร้างแบบผสมให้ภาพรวมภายในส่วนประกอบหรือคลาสเฉพาะเพื่อดูว่าส่วนต่างๆ ทำงานร่วมกันอย่างไร องค์ประกอบหลักของมันคือ:

  • ส่วนประกอบ: แสดงถึงวัตถุภายในหรือคลาสที่ประกอบขึ้นเป็นองค์ประกอบ
  • พอร์ต: จุดเชื่อมต่อบนส่วนประกอบที่อนุญาตให้มีการสื่อสารกับวัตถุอื่น
  • ตัวเชื่อมต่อ: แสดงการเชื่อมโยงระหว่างส่วนและพอร์ต
  • บทบาท: ระบุหน้าที่ที่ส่วนต่างๆ ปฏิบัติภายในโครงสร้างรวม

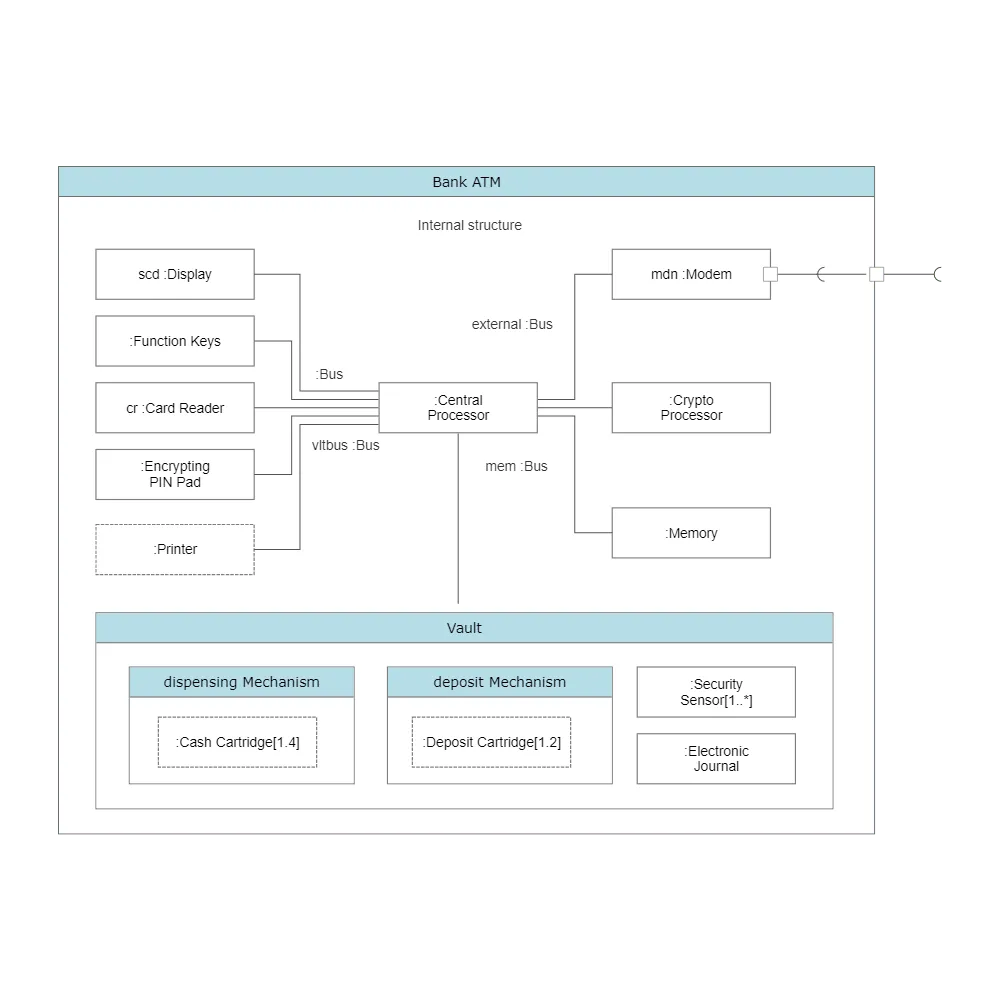

แผนภาพโครงสร้างเชิงผสม UML : ตัวอย่างแผนภาพ UML
ผ่าน:Smartdraw

ต่างจากแผนภาพระดับสูงที่เน้นการโต้ตอบในวงกว้าง แผนภาพโครงสร้างเชิงประกอบจะเจาะลึกถึงการจัดระเบียบภายในขององค์ประกอบ โดยแสดงความสัมพันธ์ระหว่างส่วนต่างๆ พอร์ต และตัวเชื่อมต่อ แผนภาพเหล่านี้เผยให้เห็นว่าองค์ประกอบทำอะไรและทำงานอย่างไรโดยการประสานองค์ประกอบภายในของมัน

📌 กรณีการใช้งาน: รายละเอียด การจัดองค์กรภายในของรถยนต์แต่ละรุ่น รวมถึงชิ้นส่วนต่างๆ เช่น เครื่องยนต์และระบบเบรก เพื่อการสื่อสารระหว่างส่วนประกอบที่ซับซ้อน

3. แผนภาพกิจกรรม UML

แผนภาพกิจกรรมแสดงขั้นตอนการทำงานและกระบวนการทางธุรกิจโดยแบ่งย่อยออกเป็น:

  • กิจกรรม: ขั้นตอนหรือการกระทำที่ดำเนินการ
  • การเปลี่ยนผ่าน: การเคลื่อนไหวจากกิจกรรมหนึ่งไปยังอีกกิจกรรมหนึ่ง
  • จุดตัดสินใจ: การแยกเงื่อนไขที่นำทางการไหลตามผลลัพธ์
แผนภาพกิจกรรม UML : ตัวอย่างแผนภาพ UML
ผ่านทาง:ResearchGate

เหมาะอย่างยิ่งสำหรับการสร้างแบบจำลองกระบวนการ เช่น ท่อทางการขายการดำเนินโครงการ หรือขั้นตอนการผลิตสินค้า แผนภาพกิจกรรมให้มุมมองแบบบนลงล่างของกระบวนการทำงาน ทำให้สามารถระบุจุดที่มีประสิทธิภาพและปรับปรุงกระบวนการให้ราบรื่นได้ง่ายขึ้น สิ่งนี้มีความสำคัญอย่างยิ่งสำหรับทีมที่ต้องการเข้าใจการไหลของงานและจุดตัดสินใจภายในระบบ

📌 กรณีการใช้งาน: แสดงขั้นตอนการทำงานในการอนุมัติสินเชื่อของธนาคาร โดยครอบคลุมทุกขั้นตอนตั้งแต่การยื่นคำขอสินเชื่อจนถึงการเบิกจ่ายเงินกู้ เพื่อกระบวนการที่ราบรื่นและมีประสิทธิภาพ

4. แผนภาพกรณีการใช้งาน UML

แผนภาพกรณีการใช้งานให้มุมมองแบบไดนามิกของฟังก์ชันการทำงานของระบบ โดยเน้นที่:

  • นักแสดง: บุคคลหรือระบบที่มีปฏิสัมพันธ์กับระบบหลัก
  • กรณีการใช้งาน: ฟังก์ชันหรือภารกิจที่ดำเนินการภายในระบบ
  • ความสัมพันธ์: ความสัมพันธ์ที่แสดงให้เห็นว่าผู้มีส่วนร่วมมีปฏิสัมพันธ์กับกรณีการใช้งานอย่างไร
แผนภาพกรณีการใช้งาน UML : ตัวอย่างแผนภาพ UML
ผ่าน:GenMyModel

แผนภาพเหล่านี้มีคุณค่าอย่างยิ่งในระยะการวางแผนโครงการ ที่ผู้มีส่วนได้ส่วนเสีย นักวิเคราะห์ธุรกิจ และนักพัฒนาสามารถมองเห็นการโต้ตอบของผู้ใช้ได้ และทำให้แน่ใจว่าฟังก์ชันการทำงานที่จำเป็นได้รับการคำนึงถึง ไม่ว่าคุณจะกำลังสร้างแอปพลิเคชันธนาคารมือถือหรือเครื่องมือบริหารจัดการทรัพยากรบุคคล แผนภาพกรณีการใช้งานมอบ แผนที่ชัดเจนของความต้องการของผู้ใช้

📌 กรณีการใช้งาน: กำหนดการโต้ตอบของผู้ใช้สำหรับพอร์ทัลผู้ป่วยด้านการดูแลสุขภาพ ครอบคลุมงานต่างๆ เช่น การจองนัดหมายและการดูผลการตรวจ

5. แผนภาพลำดับ UML

แผนภาพลำดับเหตุการณ์แสดงการไหลของข้อความในกระบวนการเฉพาะ โดยเน้น:

  • วัตถุ: ผู้เข้าร่วมในลำดับ
  • ข้อความ: การสื่อสารที่แลกเปลี่ยนระหว่างวัตถุ
  • แถบการเปิดใช้งาน: แสดงเมื่อวัตถุอยู่ในสถานะเปิดใช้งานระหว่างการใช้งาน

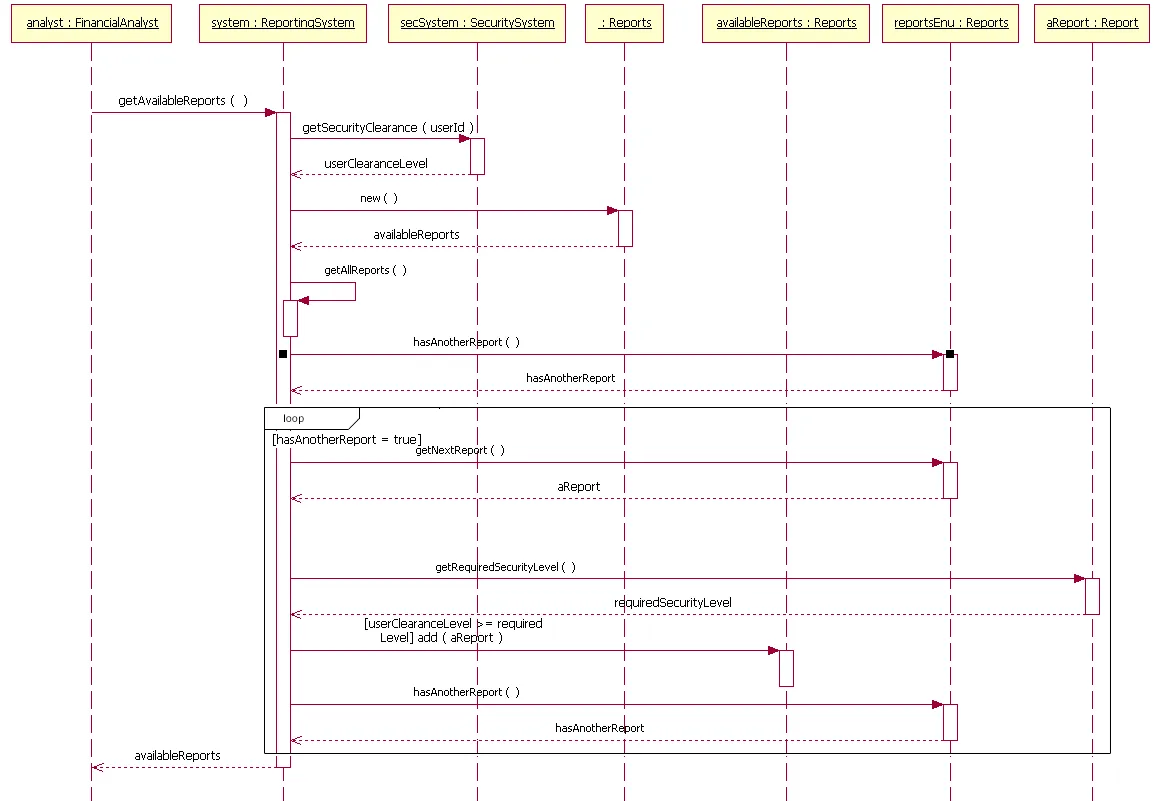

แผนภาพลำดับ UML : ตัวอย่างแผนภาพ UML
ผ่านทาง:IBM Developer

แผนภาพลำดับแสดงรายละเอียดการไหลของข้อความและลำดับของข้อความเหล่านั้น ช่วยให้ผู้พัฒนาและนักออกแบบมั่นใจใน การสื่อสารที่ราบรื่น ระหว่างส่วนประกอบของระบบ ซึ่งมีความสำคัญอย่างยิ่งในกระบวนการเช่นระบบเข้าสู่ระบบของผู้ใช้หรือการประมวลผลการชำระเงิน ที่ต้องการเวลาที่แม่นยำและลำดับเหตุการณ์ที่ถูกต้อง

📌 กรณีการใช้งาน: แสดงลำดับการเข้าสู่ระบบในแอปพลิเคชันมือถือ โดยแสดงการไหลของข้อความระหว่างผู้ใช้และเซิร์ฟเวอร์เพื่อให้มั่นใจถึงเวลาการส่งคำขอที่เหมาะสม

👀 โบนัส:ค้นหาซอฟต์แวร์แผนผังงานที่ดีที่สุดเพื่อแสดงความคิดของคุณอย่างชัดเจน

6. แผนภาพเครื่องจักรสถานะ UML

แผนภาพสถานะแสดงวงจรชีวิตของวัตถุโดยเน้นที่:

  • สถานะ: เงื่อนไขต่าง ๆ ที่วัตถุสามารถอยู่ในได้
  • การเปลี่ยนแปลง: เหตุการณ์ที่กระตุ้นให้เกิดการเปลี่ยนแปลงสถานะ
  • เหตุการณ์: การกระทำที่ทำให้สถานะเปลี่ยนแปลง
แผนภาพเครื่องจักรสถานะ UML : ตัวอย่างแผนภาพ UML
ผ่านทาง:Sparx Systems

แผนภาพประเภทนี้มีประโยชน์อย่างยิ่งในแอปพลิเคชันที่มีวงจรชีวิตของวัตถุซับซ้อน เช่น การจัดการคำสั่งซื้อหรือบริการสมัครสมาชิก แผนภาพสถานะช่วยให้คุณคาดการณ์ได้ว่าวัตถุจะเคลื่อนจากสถานะหนึ่งไปยังอีกสถานะหนึ่งอย่างไร เพื่อให้แน่ใจว่าการเปลี่ยนผ่านเป็นไปอย่างราบรื่นและการจัดการสถานะมีความถูกต้อง

📌 กรณีการใช้งาน: แสดงวงจรชีวิตของคำสั่งซื้อ โดยเน้นการเปลี่ยนแปลงผ่านสถานะต่างๆ เช่น กำลังสั่งซื้อ, กำลังจัดส่ง, และจัดส่งแล้ว

7. แผนภาพวัตถุ UML

แผนภาพวัตถุมีความคล้ายคลึงกับแผนภาพคลาส แต่จะแสดงอินสแตนซ์ในช่วงเวลาหนึ่ง โดยเน้นให้เห็น:

  • วัตถุ: ตัวอย่างเฉพาะของคลาส
  • คุณลักษณะและค่า: รายละเอียดของแต่ละวัตถุ ณ จุดที่กำหนด
  • ลิงก์: การเชื่อมโยงระหว่างกรณีต่างๆ
แผนภาพวัตถุ UML : ตัวอย่างแผนภาพ UML
ผ่านทาง:EdrawMax

มักใช้สำหรับการทดสอบและแก้ไขข้อบกพร่อง แผนภาพวัตถุช่วยให้ทีม มองเห็นภาพ ตัวอย่างของวัตถุในโลกจริงที่โต้ตอบกันภายในระบบ ช่วยให้ผู้พัฒนาสามารถตรวจสอบความถูกต้องในภาพรวมของสถานะระบบ ณ เวลาใดเวลาหนึ่ง

📌 กรณีการใช้งาน: จับภาพหน้าจอของอินสแตนซ์ในขั้นตอนการชำระเงินของอีคอมเมิร์ซ แสดงความสัมพันธ์แบบเรียลไทม์ระหว่างตะกร้าสินค้า ผลิตภัณฑ์ และลูกค้า

8. แผนผังการPLOYMENT UML

แผนผังการPLOYMENTเป็นแบบจำลองของฮาร์ดแวร์และซอฟต์แวร์ของระบบ และปฏิสัมพันธ์ของมัน แผนผังนี้แสดงการจัดวางทางกายภาพของซอฟต์แวร์ โดยมุ่งเน้นที่:

  • โหนด: ฮาร์ดแวร์หรืออุปกรณ์ทางกายภาพที่ซอฟต์แวร์ติดตั้งอยู่
  • อาร์ติแฟกต์: องค์ประกอบซอฟต์แวร์ที่ถูกนำไปใช้งานบนโหนด
  • เส้นทางการสื่อสาร: การเชื่อมต่อระหว่างโหนด

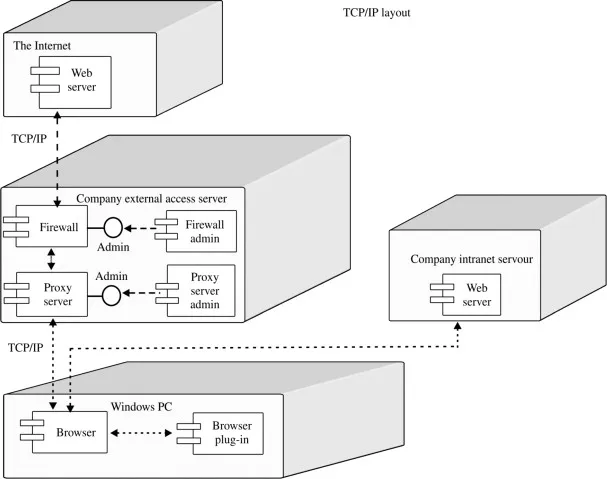

แผนภาพการPLOYMENT UML : ตัวอย่างแผนภาพ UML
ผ่านทาง:ScienceDirect

แผนผังการPLOYMENTมีความจำเป็นอย่างยิ่งสำหรับระบบกระจายหรือแอปพลิเคชันบนคลาวด์ แผนผังเหล่านี้แสดงการจัดตั้งฮาร์ดแวร์และซอฟต์แวร์ และช่วยให้ผู้เชี่ยวชาญด้านไอทีสามารถมองเห็นการจัดสรรทรัพยากรได้ ซึ่งมีความสำคัญอย่างยิ่งสำหรับการปรับขนาดระบบอย่างมีประสิทธิภาพ การบาลานซ์โหลด และการบำรุงรักษา

📌 กรณีการใช้งาน: แสดงภาพการตั้งค่าการปรับใช้สำหรับเว็บแอปพลิเคชัน โดยเชื่อมโยงโหนดต่างๆ เช่น เว็บเซิร์ฟเวอร์และฐานข้อมูล เพื่อโครงสร้างพื้นฐานที่เป็นระเบียบ

9. แผนภาพแพ็กเกจ UML

แผนภาพแพ็กเกจจัดระเบียบองค์ประกอบของแบบจำลองให้เป็นกลุ่มหรือ 'แพ็กเกจ' โดยแสดงการพึ่งพาของแพ็กเกจ สององค์ประกอบหลักของแผนภาพ UML นี้คือ:

  • แพ็กเกจ: การจัดกลุ่มเชิงตรรกะของคลาสหรือคอมโพเนนต์ที่เกี่ยวข้องกัน
  • การพึ่งพา: ความสัมพันธ์ระหว่างแพ็กเกจ

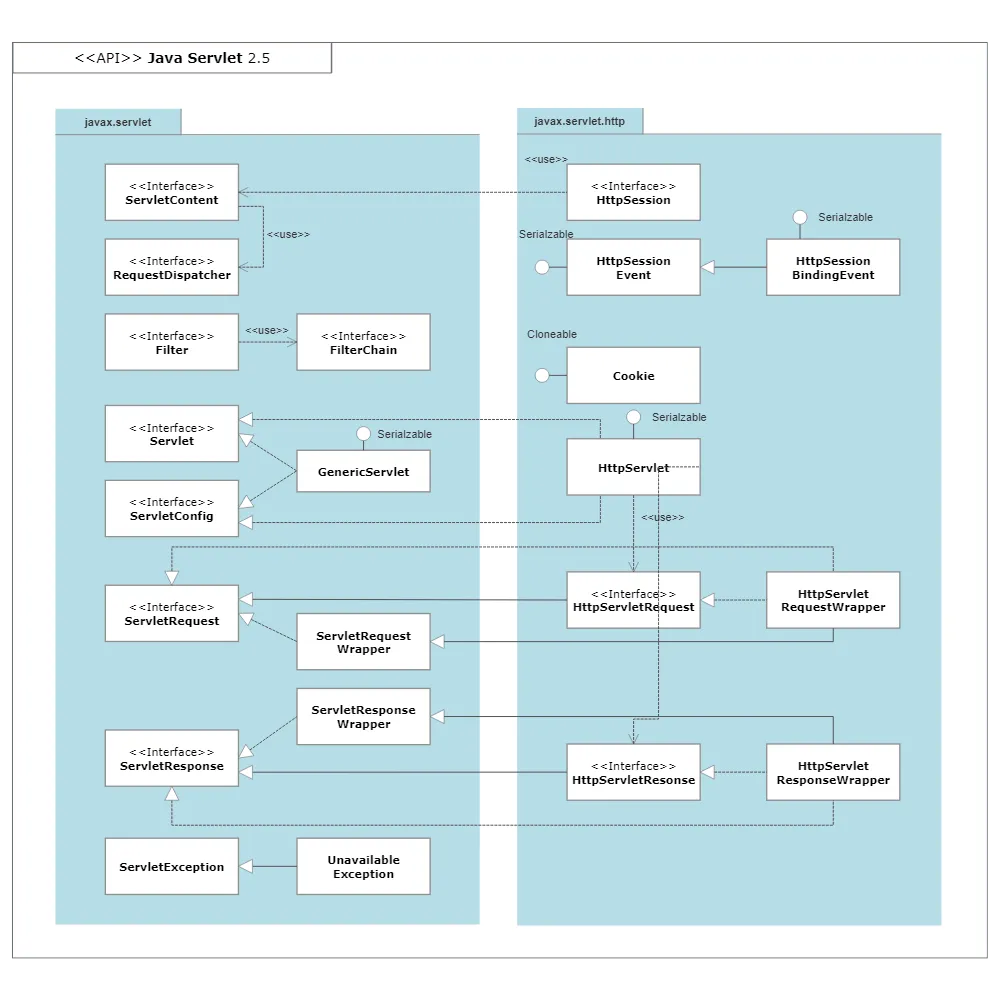

แผนภาพแพ็กเกจ UML : ตัวอย่างแผนภาพ UML
ผ่าน:Smartdraw

แผนภาพเหล่านี้มีความสำคัญอย่างยิ่งในระบบขนาดใหญ่ที่มีโมดูลหลายตัว เนื่องจากช่วยให้ผู้พัฒนาและสถาปนิกมองเห็นการจัดระเบียบและการพึ่งพาซึ่งกันและกันภายในโครงการ

สำหรับซอฟต์แวร์ระดับองค์กร แผนภาพแพ็กเกจช่วยให้จัดการความซับซ้อนได้ง่ายขึ้นโดยการ จัดกลุ่มองค์ประกอบที่เกี่ยวข้อง ส่งเสริมโครงสร้างที่เป็นโมดูลและสามารถบำรุงรักษาได้

📌 กรณีการใช้งาน: จัดระเบียบระบบองค์กรให้เป็นแพ็กเกจเชิงตรรกะ (เช่น การยืนยันตัวตน, การชำระเงิน) ชี้แจงการพึ่งพาอาศัยกันภายในโครงการขนาดใหญ่

10. แผนภาพการสื่อสาร UML

แผนภาพการสื่อสารมุ่งเน้นไปที่การโต้ตอบระหว่างวัตถุหรือส่วนต่างๆ โดยเน้นความสัมพันธ์และจุดเด่น:

  • วัตถุ: สิ่งที่มีส่วนเกี่ยวข้องในการปฏิสัมพันธ์
  • ข้อความ: การสื่อสารที่แลกเปลี่ยนกัน
  • ลิงก์: เส้นทางที่แสดงวิธีการเดินทางของข้อความ
แผนภาพการสื่อสาร UML : ตัวอย่างแผนภาพ UML
ผ่าน:Visual Paradigm

แผนภาพเหล่านี้ให้ มุมมองที่กระชับของการไหลของการสื่อสาร ทำให้เหมาะสำหรับระบบที่มีการโต้ตอบที่ซับซ้อน เช่น แอปพลิเคชันแชทหรือแพลตฟอร์มบริการลูกค้า

พวกเขาช่วยรับประกันว่าแต่ละวัตถุจะส่งและรับข้อมูลตามที่คาดหวัง ส่งเสริมการโต้ตอบที่ราบรื่นภายในระบบ

📌 กรณีการใช้งาน: แสดงรายละเอียดการโต้ตอบในระบบประมวลผลคำสั่งซื้อ โดยแสดงการไหลของข้อความระหว่างวัตถุต่างๆ เช่น คำสั่งซื้อ การชำระเงิน และสินค้าคงคลัง

11. แผนภาพองค์ประกอบ UML

แผนภาพองค์ประกอบแสดงโครงสร้างทางกายภาพของระบบซอฟต์แวร์ โดยแยกย่อยองค์ประกอบหลักและความสัมพันธ์ระหว่างองค์ประกอบเหล่านั้น แผนภาพนี้มุ่งเน้นไปที่:

  • ส่วนประกอบ: ประกอบด้วยองค์ประกอบพื้นฐาน เช่น ไลบรารี, โปรแกรมที่ทำงานได้, หรือโมดูล ที่เป็นตัวแทนของส่วนต่างๆ ที่ชัดเจนของระบบ
  • อินเทอร์เฟซ: กำหนดจุดเข้าถึงสำหรับส่วนประกอบต่างๆ โดยแสดงให้เห็นว่าส่วนประกอบเหล่านั้นมีปฏิสัมพันธ์กับส่วนประกอบอื่นๆ อย่างไร
  • พอร์ต: ให้รายละเอียดเพิ่มเติมเกี่ยวกับจุดปฏิสัมพันธ์เฉพาะ
  • โหนด: แสดงถึงฮาร์ดแวร์/อุปกรณ์ทางกายภาพที่ส่วนประกอบของซอฟต์แวร์จะทำงาน

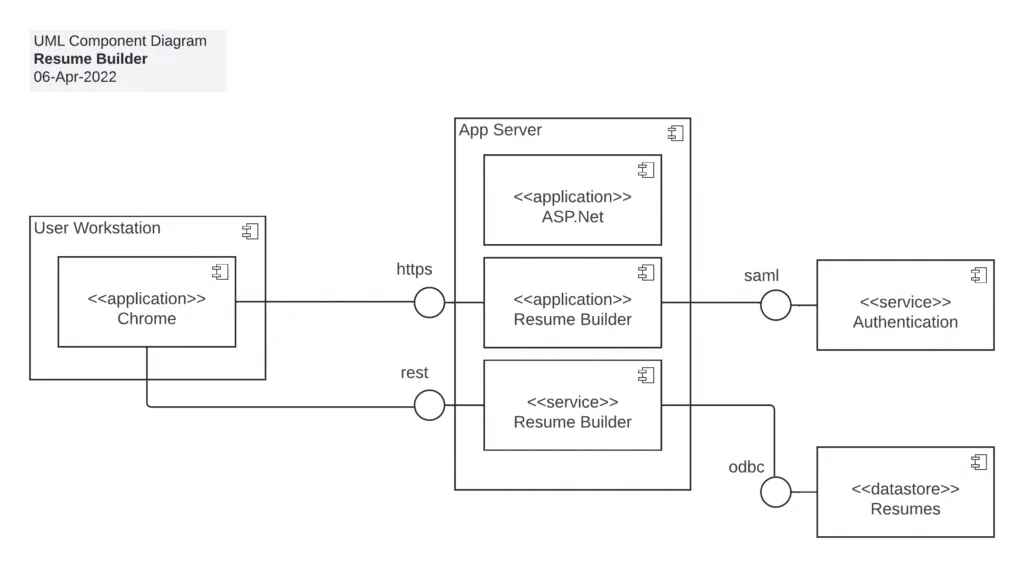

แผนภาพองค์ประกอบ UML : ตัวอย่างแผนภาพ UML
ผ่านทาง:Wittij Consulting

แผนภาพนี้มีประโยชน์อย่างยิ่งในการนำไปใช้ในโครงการขนาดใหญ่เพื่อวางแผนและสื่อสารสถาปัตยกรรม

📌 กรณีการใช้งาน: แผนผังส่วนประกอบหลักของแพลตฟอร์ม SaaS เช่น ส่วนติดต่อผู้ใช้ ฐานข้อมูล และ API เพื่อการวางแผนสถาปัตยกรรมระบบอย่างมีประสิทธิภาพ

💡คำแนะนำจากผู้เชี่ยวชาญ: เพิ่มคำอธิบายสั้น ๆ หรือคำอธิบายประกอบไว้ข้างแผนภาพหรือแผนผัง การให้บริบทเพิ่มเติมนี้จะช่วยให้ทั้งผู้ที่มีความรู้ทางเทคนิคและผู้ที่ไม่มีความรู้ทางเทคนิคสามารถตีความแผนภาพหรือแผนผังได้อย่างถูกต้อง

การนำแผนภาพ UML ไปใช้: เคล็ดลับและแนวทางปฏิบัติที่ดีที่สุด

พร้อมที่จะนำความคิดของคุณมาสู่ชีวิตด้วยแผนภาพ UML หรือยัง?

แม้ว่าซอฟต์แวร์เวิร์กโฟลว์และเครื่องมือออนไลน์อย่างLucidchart และ Microsoft Visio จะมีรูปร่างและเทมเพลต UML ในตัวสำหรับการสร้างแผนผัง แต่พวกเขามักจะขาดคุณสมบัติการทำงานร่วมกันที่ทำให้การทำงานเป็นทีมราบรื่น

นั่นคือจุดที่ClickUp, แอปทุกอย่าง, เข้ามาช่วย

การนำแผนภาพ UML มาใช้กับ ClickUp ช่วยให้การวางแผนระบบเป็นเรื่องง่าย ทำให้ทุกอย่างชัดเจนและจัดการได้ มาดูกันว่าทำอย่างไร

คู่มือทีละขั้นตอนในการสร้างแผนภาพ UML ในโครงการ

ขั้นตอนที่ 1: กำหนดวัตถุประสงค์และขอบเขต

เริ่มต้นด้วยการกำหนดโครงร่างว่าแผนภาพต้องการแสดงอะไร เช่น โครงสร้างคลาสสำหรับแอปพลิเคชันหรือกระบวนการทางธุรกิจ

คุณต้องกำหนดวัตถุประสงค์และขอบเขตที่เฉพาะเจาะจงเพื่อให้แผนภาพ UML ของคุณมีความชัดเจนและเกี่ยวข้อง

📮ClickUp Insight: การสลับบริบทกำลังค่อยๆ กัดกร่อนประสิทธิภาพการทำงานของทีมคุณอย่างเงียบๆ งานวิจัยของเราพบว่า42% ของการถูกรบกวนในที่ทำงานเกิดจากการสลับ แพลตฟอร์ม การจัดการอีเมล และการกระโดดไปมาระหว่างการประชุม แล้วจะเป็นอย่างไรถ้าคุณสามารถขจัดสิ่งรบกวนที่มีค่าใช้จ่ายสูงเหล่านี้ได้?

ClickUpรวมเวิร์กโฟลว์ (และการแชท) ของคุณไว้ในแพลตฟอร์มเดียวที่เรียบง่ายและคล่องตัว เปิดตัวและจัดการงานของคุณจากแชท เอกสาร กระดานไวท์บอร์ด และอื่นๆ อีกมากมาย—ในขณะที่ฟีเจอร์ที่ขับเคลื่อนด้วย AI ช่วยให้บริบทเชื่อมต่อ ค้นหาได้ และจัดการได้ง่าย!

ขั้นตอนที่ 2: ระบุคลาสหลัก

คลาสเป็นตัวแทนขององค์ประกอบหลักในระบบของคุณ เช่น ผู้ใช้, ผลิตภัณฑ์, หรือคำสั่งซื้อ

ClickUp Whiteboardsช่วยให้คุณสร้างองค์ประกอบ UML และสร้างความสัมพันธ์โดยใช้รูปร่าง การวาดด้วยมือ และเครื่องมือเชื่อมโยงต่างๆ นอกจากนี้คุณยังสามารถลากและวางองค์ประกอบเพื่อเชื่อมต่อและสร้างโครงสร้างระบบที่ครอบคลุมได้อย่างง่ายดาย

  • สัญลักษณ์ชั้นเรียน: ใช้สี่เหลี่ยมผืนผ้าแบ่งออกเป็นสามส่วนสำหรับแต่ละชั้นเรียน
  • หัวข้อ: ชื่อคลาส, ตัวพิมพ์ใหญ่ (ผู้ใช้)
  • กลาง: คุณลักษณะ (คุณสมบัติ)
  • ด้านล่าง: วิธีการ (การกระทำหรือฟังก์ชัน)

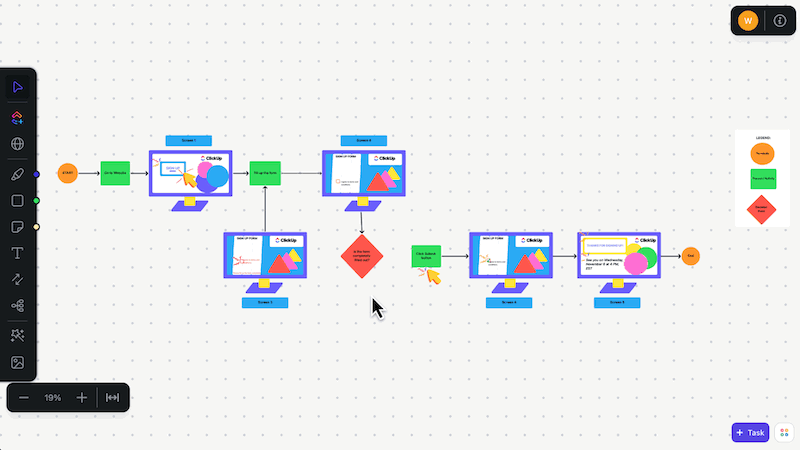

ใช้กระดานไวท์บอร์ดของ ClickUp เพื่อสร้างกล่องที่มีป้ายกำกับสำหรับแต่ละคลาส: ตัวอย่างแผนภาพ UML
ใช้ ClickUp Whiteboards เพื่อสร้างกล่องที่มีป้ายกำกับสำหรับแต่ละชั้นเรียน

ขั้นตอนที่ 3: เพิ่มแอตทริบิวต์

คุณสมบัติกำหนดข้อมูลที่เก็บไว้ในแต่ละคลาส ตัวอย่างเช่น ในคลาสผู้ใช้ ให้รวมคุณสมบัติเช่น ชื่อผู้ใช้ อีเมล และบทบาท

เชื่อมโยงรูปร่างต่างๆ ขณะที่คุณสร้างแผนภาพ UML ด้วย ClickUp Whiteboards: ตัวอย่างแผนภาพ UML
เชื่อมโยงรูปร่างต่างๆ ขณะที่คุณสร้างแผนภาพ UML ด้วย ClickUp Whiteboards

ใช้คุณสมบัติข้อความของไวท์บอร์ดเพื่อเพิ่มคุณสมบัติภายใต้แต่ละคลาส. เพื่อให้ข้อมูลเพิ่มเติม คุณสามารถเพิ่มรูปภาพ ลิงก์ และแหล่งข้อมูลเพิ่มเติมได้. อัปโหลดสื่อการสอนและลิงก์ไปยังเอกสารที่เกี่ยวข้องเพื่อให้ทุกอย่างสามารถเข้าถึงได้ภายในแผนภาพ UML ของคุณ.

ตัวปรับความมองเห็น:

  • + (สาธารณะ): สามารถเข้าถึงได้โดยชั้นเรียนอื่น
  • – (ส่วนตัว): สามารถเข้าถึงได้เฉพาะภายในชั้นเรียนเท่านั้น
  • # (ป้องกัน): สามารถเข้าถึงได้สำหรับคลาสนี้และคลาสย่อยของมัน
  • ~ (แพ็กเกจ): สามารถเข้าถึงได้ภายในแพ็กเกจเดียวกัน

ClickUp มีเครื่องมือสำหรับแสดงภาพกระบวนการ เป้าหมาย และอื่นๆ ของคุณ เป็นสุดยอดของการทำงานร่วมกันและมีการพัฒนาอย่างต่อเนื่องในด้านนี้ โดยเฉพาะอย่างยิ่งกับการเพิ่มมุมมองกระดานไวท์บอร์ด

ClickUp มีเครื่องมือสำหรับแสดงภาพกระบวนการ เป้าหมาย และอื่นๆ ของคุณ เป็นสุดยอดของการทำงานร่วมกันและมีการพัฒนาอย่างต่อเนื่องในด้านนี้ โดยเฉพาะอย่างยิ่งกับการเพิ่มมุมมองกระดานไวท์บอร์ด

ขั้นตอนที่ 4: กำหนดวิธีการ

ระบุการกระทำหรือพฤติกรรมที่แต่ละคลาสจะดำเนินการเพื่อกำหนดวิธีการของมัน วิธีการอธิบายว่าคลาสทำงานอย่างไร ทำให้สามารถโต้ตอบกับคลาสอื่นหรือทำหน้าที่เฉพาะภายในระบบได้

ใช้รูปแบบนี้เพื่อกำหนดวิธีการ:

  • methodName(parameter: ประเภท): ประเภทผลลัพธ์

ตัวอย่าง:

  • processPayment(จำนวน: ฟลอต): บูลีน

ขั้นตอนที่ 5: สร้างความสัมพันธ์

ด้วยการใช้ ClickUp Whiteboards คุณสามารถแสดงความสัมพันธ์หลักของ UML ได้อย่างง่ายดายด้วยสัญญาณภาพที่เรียบง่าย:

  • ความสัมพันธ์ (เชื่อมโยงแบบง่าย): เส้นตรงที่เชื่อมระหว่างคลาส
  • การสืบทอด (การทั่วไป): เส้นทึบพร้อมลูกศรกลวงชี้จากคลาสย่อยไปยังคลาสแม่
  • การรวมกลุ่ม (ทั้งหมด-ส่วน): เส้นทึบที่มีรูปเพชรกลวง เชื่อมต่อ 'ทั้งหมด' กับ 'ส่วน' ของมัน
  • องค์ประกอบ (การกักเก็บอย่างเข้มงวด): เส้นทึบพร้อมรูปเพชรที่เติมเต็ม แสดงว่าส่วนหนึ่งไม่สามารถมีอยู่ได้หากปราศจากทั้งหมด

ขั้นตอนที่ 6: เพิ่มสัญลักษณ์ความหลากหลาย

กำหนดจำนวนของอินสแตนซ์ในความสัมพันธ์ เช่น 'หนึ่งต่อหลาย' คุณสามารถเพิ่มป้ายข้อความบนเส้นความสัมพันธ์ได้

จำนวนซ้ำที่พบบ่อย:

  • 1 (หนึ่งตัว)
  • 0.* (ศูนย์หรือหลาย)
  • 1.* (หนึ่งหรือหลาย)

ขั้นตอนที่ 7: ร่างและปรับปรุง

เมื่อมีการจัดวางผังเริ่มต้นเรียบร้อยแล้ว ให้เพิ่มมิติความลึกด้วยClickUp Mind Mapsเพื่อเชื่อมโยงคุณลักษณะ วิธีการ และความสัมพันธ์ที่จำเป็น ขั้นตอนนี้จะช่วยให้คุณสามารถจัดระเบียบคลาสต่าง ๆ และมองเห็นภาพรวมของโครงสร้างระบบได้อย่างครอบคลุมยิ่งขึ้น

ด้วยฟีเจอร์การจัดวางใหม่ คุณสามารถปรับรูปแบบของแผนผังความคิดของคุณได้อย่างง่ายดาย ซึ่งช่วยให้โครงสร้างดูเป็นระเบียบเรียบร้อย เพิ่มความสะดวกในการรักษาลำดับชั้นและจัดลำดับความสำคัญขององค์ประกอบต่าง ๆ

คุณยังสามารถเลือกได้ระหว่างโหมดว่างสำหรับการคิดค้นอย่างไม่จำกัด และโหมดงานสำหรับการจัดระเบียบองค์ประกอบของโครงการ

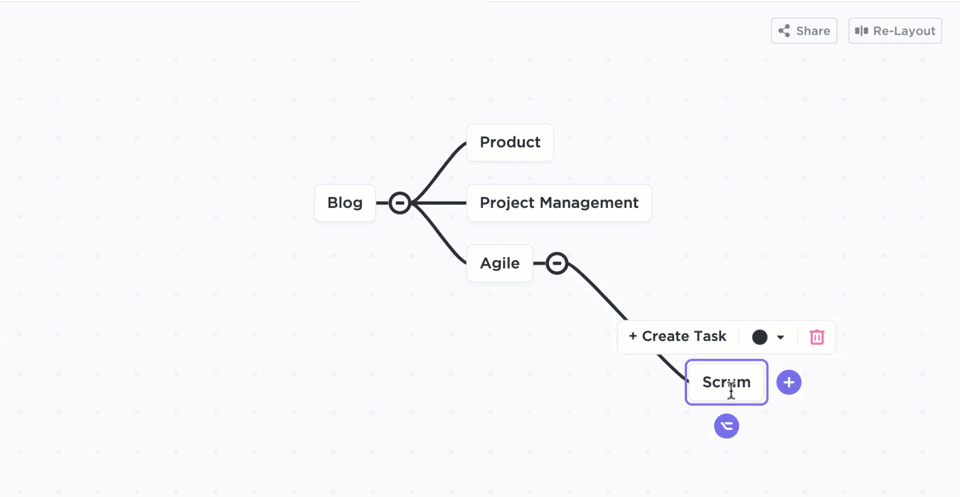

จัดเรียงโหนดใหม่ภายในแผนผังความคิดของ ClickUp และเพิ่มประสิทธิภาพของแผนภาพ UML : ตัวอย่างแผนภาพ UML
จัดเรียงโหนดใหม่ภายในแผนผังความคิด ClickUp และเพิ่มประสิทธิภาพของแผนภาพ UML

🔍 คุณรู้หรือไม่? ทีมวิศวกรรมของ Airbnb ใช้แผนภาพ UML โดยเฉพาะแผนภาพคลาสและแผนภาพลำดับ เพื่อจัดการปฏิสัมพันธ์ที่ซับซ้อนระหว่างผู้ใช้ เจ้าของที่พัก และรายการที่พัก

เทมเพลตกิจกรรม UML ของ ClickUp

เทมเพลตกิจกรรม UML ของ ClickUp ได้รับการออกแบบมาเพื่อช่วยให้คุณสร้างและจัดการแผนภาพ Unified Modeling Language (UML)

หากคุณกำลังมองหาเหตุผลเพิ่มเติมในการเลือกใช้ ClickUpแม่แบบแผนผังกิจกรรม UML ของ ClickUpจะช่วยให้คุณมองเห็นขั้นตอนการทำงานได้อย่างชัดเจนด้วยเครื่องมือลากและวางที่ใช้งานง่าย คุณยังสามารถทำงานร่วมกับทีมได้แบบเรียลไทม์เพื่อปรับปรุงขั้นตอนการทำงานของคุณให้ดียิ่งขึ้น

ไม่ว่าคุณกำลังทำงานเกี่ยวกับเรื่องราวของผู้ใช้หรือการวางแผนโครงการ, แบบแผนนี้ช่วยให้ทุกอย่างเป็นระเบียบในที่เดียว

👀 โบนัส:สำรวจเทมเพลตไดอะแกรม UMLเพิ่มเติมเพื่อช่วยให้คุณวางแผนแนวคิดของคุณ, ทำให้ระบบซับซ้อนง่ายขึ้น, และทำงานร่วมกับทีมของคุณได้ดีขึ้น.

ข้อผิดพลาดที่พบบ่อยในแผนภาพ UML และวิธีหลีกเลี่ยง

แผนภาพ UML สามารถเป็นเครื่องมือที่ทรงพลัง แต่ก็สามารถทำผิดพลาดได้ง่าย นี่คือข้อผิดพลาดที่พบบ่อยที่ควรระวังเมื่อทำงานกับแผนภาพ UML พร้อมเคล็ดลับเพื่อช่วยให้คุณหลีกเลี่ยงข้อผิดพลาดเหล่านั้น

  • ความซับซ้อน: แผนภาพ UML อาจกลายเป็นเรื่องที่ซับซ้อนและยากต่อการเข้าใจได้ โดยเฉพาะอย่างยิ่งเมื่อต้องจัดการกับระบบที่ใหญ่และซับซ้อน ควรรักษาแผนภาพให้เรียบง่ายที่สุดเท่าที่จะทำได้เพื่อรักษาความชัดเจน
  • ความไม่ชัดเจน: หากไม่ได้จัดทำอย่างรอบคอบ แผนภาพ UML อาจทำให้เกิดความเข้าใจผิดเกี่ยวกับข้อกำหนดและแบบจำลองของระบบได้ ให้ความสำคัญกับความแม่นยำในสัญลักษณ์ของคุณเพื่อสื่อสารความหมายที่ชัดเจน
  • การแสดงผลแบบคงที่: แผนภาพ UML ให้มุมมองแบบคงที่ของระบบเป็นหลัก ซึ่งอาจไม่สามารถจับองค์ประกอบแบบไดนามิกหรือแบบเรียลไทม์ได้ ควรพิจารณาเสริมแผนภาพของคุณด้วยเครื่องมือแบบไดนามิกอื่นๆ เพื่อแสดงแง่มุมเหล่านี้
  • เส้นทางการเรียนรู้: ความซับซ้อนของสัญลักษณ์ UML และประเภทของไดอะแกรมที่หลากหลายอาจทำให้ผู้เริ่มต้นรู้สึกท้อแท้ได้ ควรจัดให้มีการฝึกอบรม ทรัพยากร และซอฟต์แวร์สำหรับสร้างไดอะแกรม UMLเพื่อช่วยให้สมาชิกในทีมสามารถเรียนรู้และทำงานได้อย่างรวดเร็ว

ยกระดับการออกแบบโครงการของคุณด้วย ClickUp

แผนภาพ UML ช่วยให้คุณสามารถวางแผนและจัดระเบียบแง่มุมต่าง ๆ ของระบบซอฟต์แวร์ได้ โดยแสดงองค์ประกอบ กระบวนการ และความสัมพันธ์ที่ทำให้โครงการทำงานได้อย่างชัดเจนในรูปแบบภาพ

การเข้าใจตัวอย่างต่าง ๆ ของแผนภาพเหล่านี้จะช่วยให้คุณเลือกแผนภาพที่ดีที่สุดสำหรับการสร้างการออกแบบเชิงวัตถุได้

เพื่อเพิ่มประสิทธิภาพในการสร้างแผนภาพ UML ของคุณ ClickUp Whiteboards ช่วยให้คุณระดมความคิดและทำงานร่วมกันแบบเรียลไทม์ได้ แผนผังความคิด (Mind Maps) มอบวิธีการที่มีโครงสร้างในการแยกกระบวนการที่ซับซ้อนและช่วยให้โครงการของคุณเป็นระเบียบ

สมัครใช้ ClickUpวันนี้และค้นพบวิธีที่เครื่องมือการทำงานร่วมกันของเราสามารถเพิ่มความชัดเจนให้กับกระบวนการพัฒนาของคุณ
