Какво представляват шаблоните за графици на панели?
Графикът на панела е документ, който съдържа подробна информация за веригите, прекъсвачите, предпазителите, електрическите натоварвания и други компоненти в електрическия панел. Той предоставя важна информация за конфигурацията на панела, разпределението на натоварването и мерките за безопасност, като помага на електротехници и инженери бързо да идентифицират веригите, да извършват поддръжка и да отстраняват проблеми.
Шаблонът за график на електрически панел е предварително форматиран ресурс, който помага на проектните мениджъри, електротехници и инженери да създават точни графици на панели. Той им позволява да въвеждат важни подробности, свързани с панелите, като номер на веригата, стойност на натоварването и номера на прекъсвачите за секциите, обслужвани от веригата, което улеснява създаването и управлението на графика на панелите.
Какво прави един добър шаблон за график на панели?
В Съединените щати Националният електротехнически кодекс (NEC) е набор от стандарти и насоки за безопасност, регулиращи проектирането, инсталирането и поддръжката на електрически системи. Въпреки че той не предоставя стандартен формат за график за панели, ето някои аспекти, които трябва да търсите в шаблона, за да сте сигурни, че е подходящ за употреба:
- Ясно оформление: Бързо идентифицирайте вериги, натоварвания, прекъсвачи и номинални напрежения без объркване.
- Изчерпателност: Запишете всеки важен детайл, включително разпределението на натоварването и ампеража Важна информация: Открийте бързо претоварените вериги с информация за фазата, натоварването и напрежението за всеки раздел
- Пространство за разширение: Оставете място за бъдещи промени, за да намалите разходите за препроектиране.
- Гъвкав формат: Лесно преобразувайте в PDF файлове или електронни таблици за достъп на място
Безплатни шаблони за графици на панели на един поглед
| Име на шаблона | Изтеглете шаблон | Идеални за | Най-добри функции |
| ClickUp Шаблон за стандартна оперативна процедура за поддръжка на електрически табла | Вземете безплатен шаблон | Управители на съоръжения, изпълнители, електротехници | Автоматизация на задачите, повтаряща се поддръжка, регистри за съответствие, календар/Гант изгледи |
| Шаблон за планиране на проекти в ClickUp | Вземете безплатен шаблон | Електротехници, ръководители на проекти | Множество изгледи (Kanban, табло, списък), зависимости, споделяне на документи, сътрудничество в екип |
| Шаблон за график на панел с данни в Excel от TemplateLab | Изтеглете този шаблон | Електричари, инженери (жилищни/търговски/промишлени) | Редактируема електронна таблица, автоматични изчисления, разпределение по фази, възможност за печат/експортиране |
| Шаблон за график на панели в Microsoft Word от TemplateLab | Изтеглете този шаблон | Изпълнители, техници | Прости, подходящи за печат, лесни за актуализиране на място, подходящи за офлайн употреба |
| Microsoft Word Пример 1Ø Шаблон за график на панели от TemplateLab | Изтеглете този шаблон | Електричари (жилищни/малки офиси) | Еднофазен дизайн, персонализируем, подходящ за печат, лесен за актуализиране |
| Шаблон за етикети за електрически табла в Google Sheets от Workyard | Изтеглете този шаблон | Изпълнители, проектни екипи | Базирани в облака, за съвместна работа, с цветно кодиране, съвместими с NEC |
| Шаблон за график на електрически панели 3Ø от pdfFiller | Изтеглете този шаблон | Инженери, изпълнители (трифазни системи) | Трифазен формат, цифров/за печат, съответствие, подробни полета |
| Шаблон за график на индустриален панел от Template.Net | Изтеглете този шаблон | Управители на заводи, електротехници в съоръжения | Панели за тежки условия, типове натоварване, планиране на поддръжката, възможност за експортиране |
| Шаблон за график на търговски електрически панели от Template.Net | Изтеглете този шаблон | Управители на имоти, изпълнители | Множество вериги, проследяване на фази/натоварване, стандартизирана документация |
| Шаблон за график на панела за захранване на център за данни от Template.Net | Изтеглете този шаблон | Мениджъри на центрове за данни, инженери | Проследяване на излишъците, балансиране на натоварването, документация за критичното електрозахранване |
| Шаблон за еднофазен панел от Schedule Templates | Изтеглете този шаблон | Електричари за жилищни сгради, инсталатори за малки офиси | Еднофазен, подходящ за печат, бързи редакции, ясен списък на веригите |
11 шаблона за графици на панели
Разгледайте тези безплатни шаблони за график на електрически панели от ClickUp, приложението за всичко за работа, и други платформи, които ви помагат да осигурите максимална електрическа безопасност:

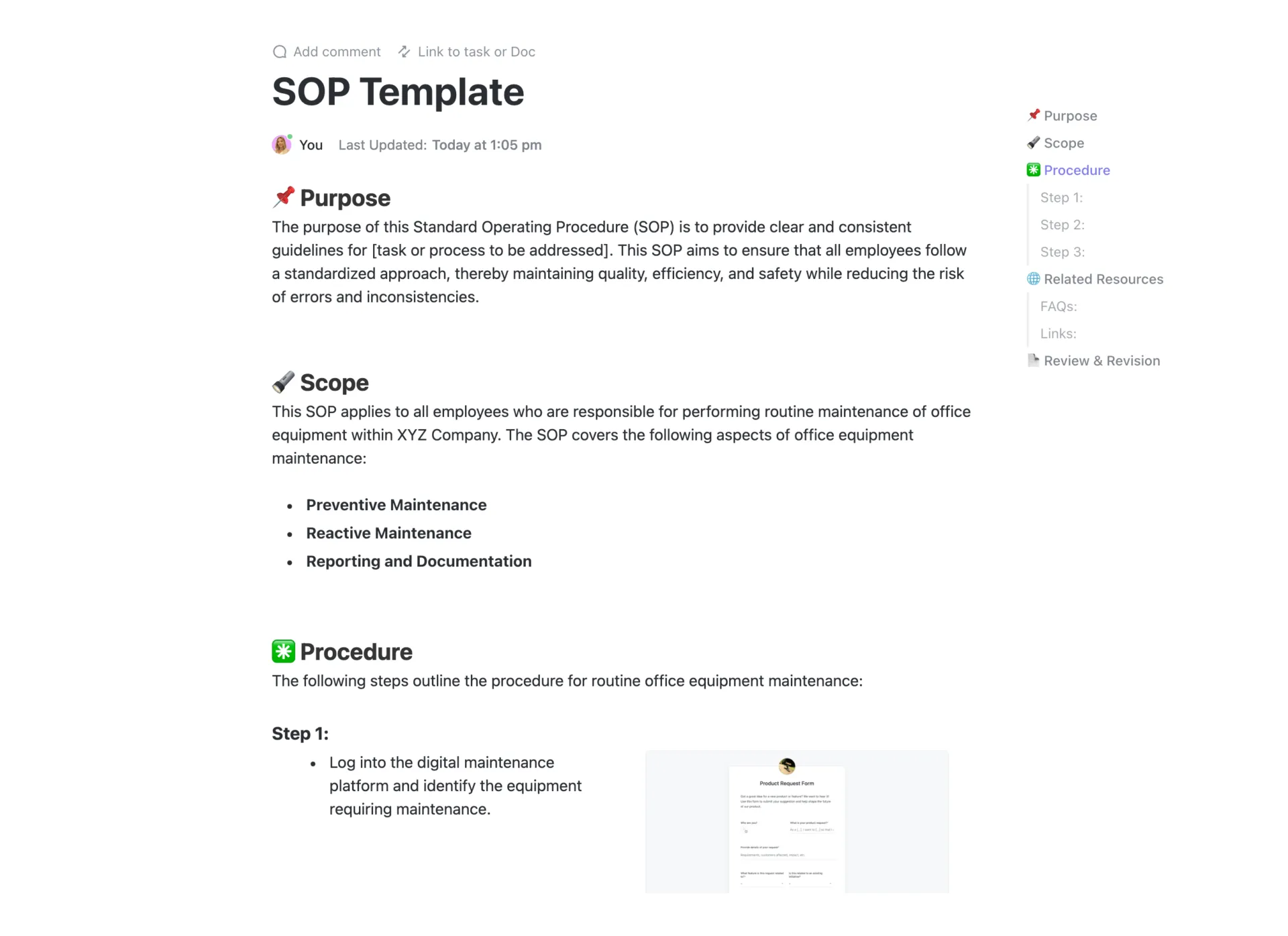

1. Шаблон за стандартна оперативна процедура за поддръжка на електрически табла на ClickUp
Търсите шаблон, с който да оптимизирате управлението на графика на панелите на вашия екип? Шаблонът за стандартни оперативни процедури за поддръжка на електрически панели на ClickUp предоставя подробно ръководство за идентифициране на вериги и целия процес на управление на панелите, от инспекции до документация.
Те ви позволяват да планирате поддръжката, да създавате повтарящи се задачи, да управлявате запасите от резервни части и да гарантирате, че електрическите панели се проверяват систематично, за да се предотвратят повреди или нарушения на правилата.
Ето защо ще ви хареса:
- Планирайте рутинни инспекции и аварийни ремонти с автоматизация на задачите
- Разпределяйте роли за поддръжка и проследявайте отговорностите чрез персонализирани полета.
- Поддържайте регистри за съответствие с изискванията за безопасност и генерирайте отчети за поддръжка
- Визуализирайте предстоящите задачи с календарни или Гант изгледи.
Идеален за: Управители на съоръжения, изпълнители и електротехници, които се нуждаят от структурирани работни процеси за поддръжка и проследяване на съответствието за множество електрически табла в търговски или промишлени обекти.
Ето какво казва Лонг Нгуен Ву, постдокторант в Факултета по електронно инженерство на Университета Соонгсил в Сеул, за използването на ClickUp :
Благодарение на синхронизацията между отделните лица, ClickUp ни помогна да работим по единен дизайн и работен процес. В резултат на това всеки член можеше да вижда по-ясно задачите си по отношение на основната цел на екипа ни. Освен това нямаше стандартни процедури между членовете, тъй като всички се съгласихме на опростен, единен интерфейс.
Благодарение на синхронизацията между отделните лица, ClickUp ни помогна да работим по единен дизайн и работен процес. В резултат на това всеки член можеше да вижда по-ясно своите задачи по отношение на основната цел на нашия екип. Освен това нямаше стандартни процедури между членовете, тъй като всички се съгласихме на опростен, единен интерфейс.
2. Шаблон за планиране на проекти в ClickUp
Въпреки че е многофункционален, шаблонът за планиране на проекти на ClickUp лесно се адаптира към планирането на панели и проекти за електроинсталации.
Те предоставят цялостен поглед върху фазите на вашия проект, така че можете да планирате всеки етап, да разпределите задачите и да определите най-подходящото време за започване на електроинсталационните работи.
Визуализирайте зависимостите, управлявайте графиците и поддържайте панела си в добро състояние от производството до окончателното балансиране на натоварването.
Този шаблон е най-подходящ за наблюдение на целия жизнен цикъл на проекта – от планирането до инсталирането на панелите, докато шаблонът SOP се фокусира повече върху повтарящите се работни процеси по поддръжката на панелите.
Ето защо ще ви хареса:
- Изберете от различни изгледи – Kanban, табло и списък – и сътрудничество с членовете на екипа си.
- Задавайте крайни срокове, зависимости и нива на приоритет на задачите.
- Управлявайте безпроблемно комуникациите с подизпълнители, доставчици и клиенти.
- Опростете споделянето на документи и управлението на прикачените файлове
Идеален за: Електротехници и ръководители на проекти, които управляват многофазови проекти за инсталиране или модернизиране на панели с много членове на екипа и сложни изисквания за планиране.
📮 ClickUp Insight: 92% от работниците използват непоследователни методи за проследяване на задачите, което води до пропуснати решения и забавено изпълнение. Независимо дали изпращате бележки за проследяване или използвате електронни таблици, процесът често е разпръснат и неефективен.
Решението за управление на задачите на ClickUp осигурява безпроблемно превръщане на разговорите в задачи, така че вашият екип да може да действа бързо и да остане съгласуван.

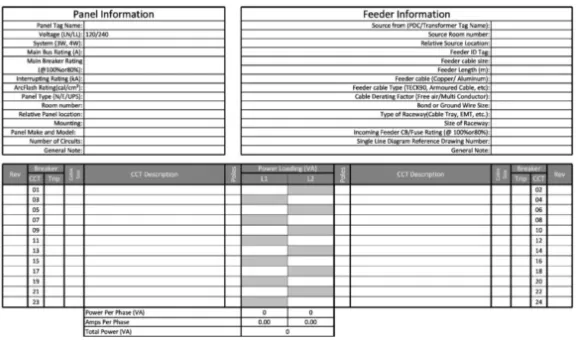

3. Шаблон за график на панел с данни в Excel от TemplateLab
Шаблонът за график на панели с данни в Excel от TemplateLab е идеален за проследяване на нисковолтови или структурирани кабелни панели, като аларми за сигурност, телефони и камери за видеонаблюдение. Той предоставя чист, редактируем лист за документиране на електрически вериги, задачи на прекъсвачи и подробности за панелите.
За разлика от шаблоните на Word, този ви помага да изчислите автоматично общото натоварване на панелите и да организирате разпределението на фазите, използвайки познатите инструменти на електронната таблица.
Създадени на базата на познатата логика на електронните таблици, те гарантират, че електротехниците записват цялата ключова информация, без да се налага да използват специализиран софтуер. Предварително създадените формули и клетки за въвеждане на данни помагат за поддържането на последователност, а структурата е достатъчно гъвкава, за да се адаптира към персонализирани оформления за различни типове панели.
Ето защо ще ви хареса:
- Записвайте ясно номерата на веригите, натоварванията, размерите на кабелите и подробностите за фазите.
- Автоматично изчислете общото натоварване на фаза и използването на капацитета на панела.
- Модифицирайте или разширете графиците на панелите бързо, докато проектите се развиват.
- Експортирайте и отпечатайте графици за документация на обекта или за издаване на разрешителни.
Идеални за: Електричари и инженери, които създават подробни, редактируеми и подходящи за печат графици за панели за жилищни, търговски или промишлени обекти.
💡 Професионален съвет: Отбележете ясно критичните системи като пожароизвестителни аларми, аварийно осветление или основно оборудване в графика на панела. Това гарантира, че те ще бъдат бързо идентифицирани и приоритизирани по време на поддръжката.

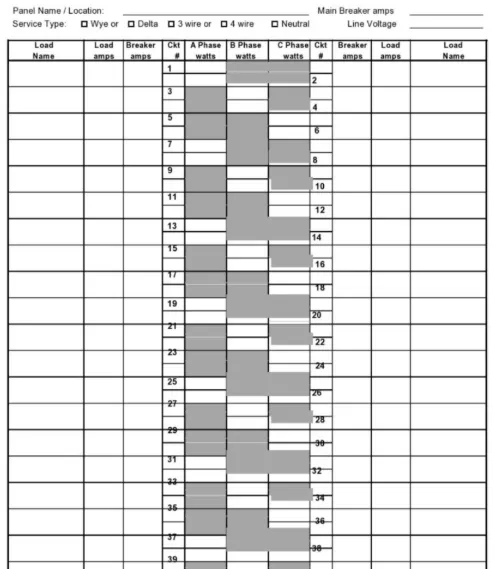

4. Шаблон за график на панели в Microsoft Word от TemplateLab
Шаблонът за график на панели в Microsoft Word от TemplateLab опростява процеса на записване и организиране на информацията за електрическите панели. Този шаблон е специално форматиран за 1Ø панели, с опростена структура, идеална за жилищни нужди, като документация за натоварването на прекъсвачите и бързи актуализации на място.
Този адаптивен шаблон е подходящ за различни електрически системи и е идеален за създаване на бързи и изчистени схеми на панели, когато е необходимо да се събират или споделят данни на място по време на инспекции на терен. Простата му структура осигурява лесно въвеждане, редактиране и форматиране, като същевременно предлага достатъчна гъвкавост за настройка за различни конфигурации на панели.
Ето защо ще ви хареса:
- Въведете лесно задачите на веригите, идентификаторите на панелите и описанията на натоварванията.
- Форматирайте графиците, за да отговарят на стандартните отчети на обекта или подаването на разрешителни.
- Поддържа ясно етикетиране за екипите за поддръжка или инспекция.
- Използвайте ги офлайн, без да се нуждаете от достъп до интернет или тежки софтуерни програми.
Идеален за: Изпълнителите и техниците предпочитат прост, подходящ за печат формат на документа за записване и справка с графиците на панелите на място.
➡️ Прочетете повече: Безплатни шаблони за проектни планове в Excel и ClickUp

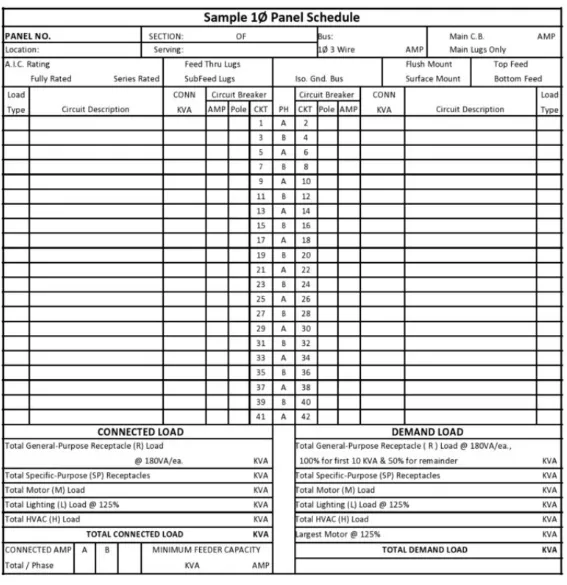

5. Microsoft Word Пример 1Ø Шаблон за график на панели от TemplateLab
Специално проектиран за еднофазни (1Ø) панели, шаблонът за график на панели 1Ø на Microsoft Word от TemplateLab оптимизира документацията за жилищни и малки търговски електрически инсталации. Той разполага с еднофазно специфично оформление с определени секции за идентификатори на вериги, размери на прекъсвачи, стойности на натоварване и номинални напрежения.
Тази версия е пригодена за домашно и леко търговско използване, с полета и оформление, специално форматирани за 1Ø системи – идеални за по-малки задачи, които не изискват многофазно проследяване или автоматични изчисления.
Шаблонът е лесно персонализируем, което ви позволява да въвеждате и актуализирате лесно съответните данни за вашата система. Освен това, лесният за редактиране формат поддържа бързи актуализации в хода на проектите, като гарантира, че електротехниците остават в съответствие с изискванията и организирани, без да се налага да преминават към сложен софтуер.
Ето защо ще ви хареса:
- Получете безпроблемен достъп до лесното добавяне на резервни и бъдещи слотове за вериги.
- Записвайте изчисленията на натоварването и актуализациите при добавяне или промяна на вериги.
- Отпечатайте ясни графици за инспекции или предаване на клиенти
- Персонализирайте оформлението за дома, офиса или леките търговски сгради.
Идеални за: Електричари, които документират еднофазни електрически табла за жилища, малки офиси или магазини за бърза инсталация или поддръжка.
📚 Прочетете също: Как да създадете план за изпълнение на проект

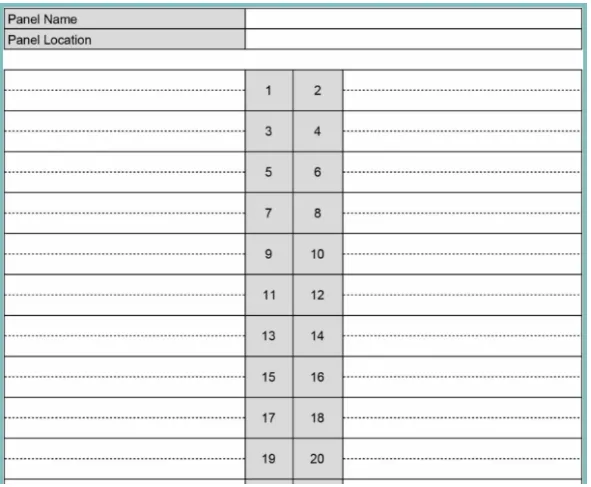

6. Шаблон за етикети за електрически табла в Google Sheets от Workyard
Шаблонът за етикети за електрически панели в Google Sheets от Workyard е друг безплатен ресурс за ефективно планиране на панели. Достъпен е отвсякъде и поддържа съвместни актуализации по време на инсталации или инспекции.
За разлика от шаблона в Excel, този е базиран в облака и е идеален за екипи, които актуализират графиците на място, особено когато работят дистанционно или на различни работни обекти.
С редактируеми полета за номер на верига, описание на натоварването, местоположение и размер на прекъсвача, той гарантира яснота и безопасност, като предотвратява погрешно етикетиране или липсващи подробности за панела. Освен това, шаблонът е в съответствие с Националния електротехнически кодекс (NEC) и е достъпен за изтегляне в няколко универсални цифрови формата, като Excel, Word и PDF.
Ето защо ще ви хареса:
- Добавете подробности като имена на вериги, превключватели, напрежение, ампераж и др.
- Създавайте ясни, професионални етикети за всички панелни вериги
- Лесно настройвайте оформлението за малки табла, подтабла или пълни разпределителни табла.
- Поддържа описанията на прекъсвачите организирани и лесни за търсене с цветно кодиране и сортиране.
Идеални за: Електротехнически изпълнители и проектни екипи, които стандартизират практиките за етикетиране при жилищни или търговски проекти.
🧠 Интересен факт: Фабриките, които използват изкуствен интелект за подсилване на мерките за безопасност, отчитат значително намаление на инцидентите, вариращо от 15% до 20%. Това се дължи на факта, че системите за изкуствен интелект идентифицират потенциални опасности, които човешкият надзор може да пропусне, като по този начин допринасят проактивно за по-безопасна работна среда за служителите в потенциално опасни условия .

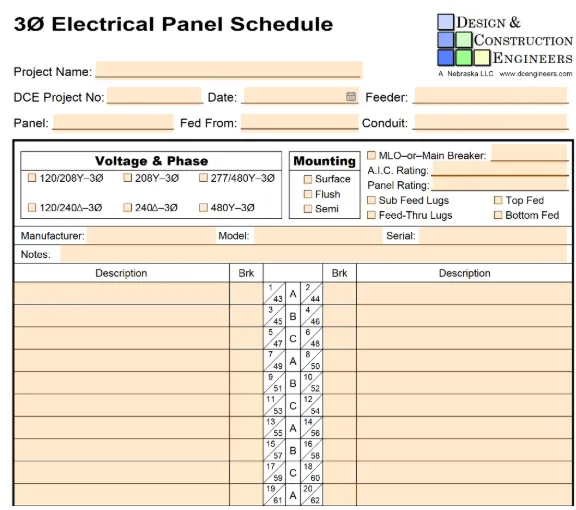

7. Шаблон за график на електрически панел 3Ø от pdfFiller
Управлението на трифазна електрическа система може да бъде предизвикателство. Шаблонът за график на електрически панел 3Ø на pdfFiller обаче улеснява процеса и е специално създаден за трифазни (3Ø) електрически системи, като предлага структуриран формат за документиране на натоварванията.
Шаблонът включва ясни раздели за всяка фаза, с подробни полета за прекъсвачи, номинални натоварвания и напрежения. Той е най-подходящ за документиране на баланса на мощността в трифазни системи, идеален за средни по размер сгради и разпределителни табла, където точността на разпределението на натоварването е от решаващо значение.
Оформлението е интуитивно, с важната информация, като например подробности за осветлението и електрическите вериги, организирана в лявата част, и е идеално за използване в графици за табла на разпределителни табла.
Ето защо ще ви хареса:
- Управлявайте точно балансираното разпределение на натоварването в три фази
- Попълнете графиците дигитално или ги разпечатайте, за да ги попълните на ръка на място.
- Документирайте ампеража, размерите на прекъсвачите, идентификаторите на веригите и обслужваното оборудване.
- Гарантирайте съответствие с търговските стандарти за строителство
Идеални за: Електроинженери и изпълнители, управляващи трифазни системи за разпределение на електроенергия в търговски, производствени или промишлени съоръжения.
📚 Прочетете също: Как да създадете списък за оценка на риска

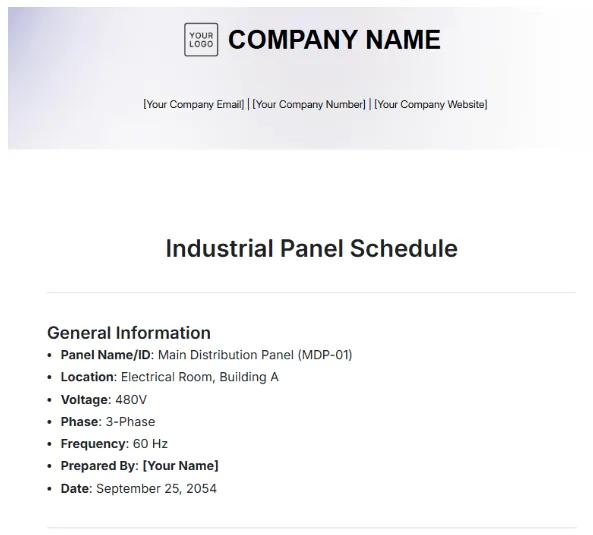

8. Шаблон за график на индустриален панел от Template. Net
Шаблонът за промишлени панели на Template.net е предназначен за големи съоръжения, които изискват изчерпателна документация. Той включва подробна информация за веригите, номинални стойности на защитните устройства, типове свързано оборудване и изчисления на тока на късо съединение – идеален за поддържане на съответствие с нормативните изисквания.
Този подробен шаблон гарантира спазването на нормативните изисквания и оптимизира графиците за поддръжка на сложни електрически системи, които често се срещат в производствени предприятия, рафинерии или центрове за данни. Той ви позволява също да изброите имената на помещенията, устройствата и подробните стойности на натоварването за всеки кръг, а ясната структура помага да се поддържа точност при управлението на множество кръгове и оборудване.
Ето защо ще ви хареса:
- Подходящи за тежки, големи електрически панели
- Включете полета за типове натоварване, аварийни вериги и превключватели за прехвърляне.
- Подкрепете планирането на поддръжката със структурирано проследяване на вериги
- Експортирайте за инженерни одобрения, разрешителни или вътрешни одити.
Идеални за: Мениджъри на заводи и електротехници, които поддържат големи индустриални панели с голям капацитет, натоварени с тежки машини и оборудване.
Искате да оптимизирате управлението на проекти с AI? Научете как ClickUp Brain прави това и още много други неща:

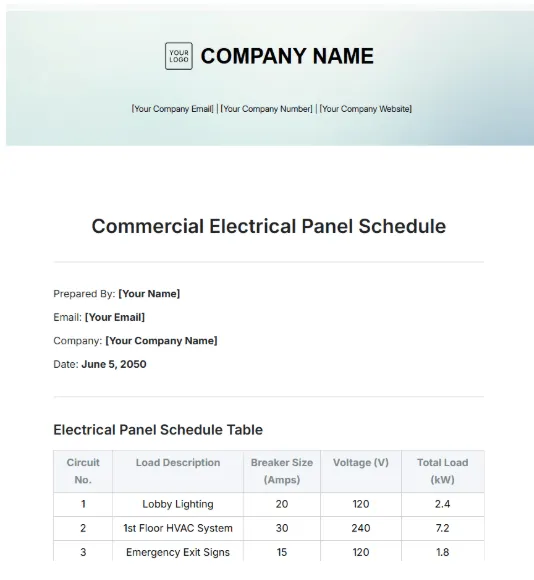

9. Шаблон за график на търговски електрически панели от Template. Net
Създаден за търговски сгради, шаблонът за график на търговски електрически панели от Template.net организира множество вериги по подреден начин. Той е проектиран да помага за проследяване на една верига едновременно, заедно с нейното натоварване, размер на прекъсвача и подробности за фазата.
Ще намерите полета за идентификационен номер на панела, рейтинг, натоварване на веригата, фазово разпределение и бележки, които помагат на екипите да комуникират ясно настройките с клиенти, инспектори и екипи за поддръжка. Простият му формат е идеален за техници, които се занимават с чести актуализации, разходки или предаване на търговски сгради като офис кули, хотели и молове.
Ето защо ще ви хареса:
- Записвайте графиците за търговски товари с последователна структура
- Лесно се адаптирайте към различни типове сгради и размери на проекти
- Стандартизирайте документацията за панелите за пакети за оборот или разрешителни
- Ускорете сътрудничеството между генералните изпълнители, подизпълнителите и консултантите
Идеален за: Управители на имоти, изпълнители и електротехници, които документират електрическите системи в офис сгради, молове, хотели и търговски площи.
➡️ Прочетете още: Най-добрите софтуерни инструменти за управление на задачите, които ще подобрят вашите работни процеси

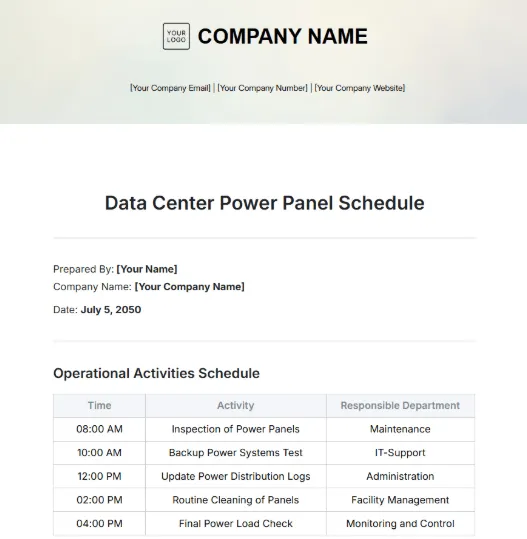

10. Шаблон за график на електрозахранващия панел на центъра за данни от Template. Net
Шаблонът за график на електрозахранването в центровете за данни от Template.Net помага за управлението на разпределението на електроенергията в центровете за данни. Той включва специални раздели за изходи за данни, електроенергийни натоварвания и номинални напрежения, за да проследява кой изход се свързва с коя верига и колко електроенергия консумира всеки от тях.
Структурираното оформление гарантира, че ключовите енергийни натоварвания, резервните системи и резервните вериги са документирани точно по време на одити, поддръжка или прекъсвания. В резултат на това това е практичен инструмент за мениджърите на центрове за данни и електротехници, които работят с чувствително оборудване с голям обем.
Ето защо ще ви хареса:
- Фокусирайте се върху документацията за разпределение на електроенергия с висока надеждност
- Организирайте критични натоварвания, резервни системи и резервни вериги
- Опростете управлението на електрозахранващите вериги на рафтове с висока плътност
- Проследявайте балансирането на натоварването в няколко панела
Идеални за: Мениджъри на центрове за данни, инженери по инфраструктура и консултанти по електротехника, работещи с енергийни системи с висока плътност и критично натоварване.
📚 Прочетете също: Как да създадете план за проект (с примери и шаблони)

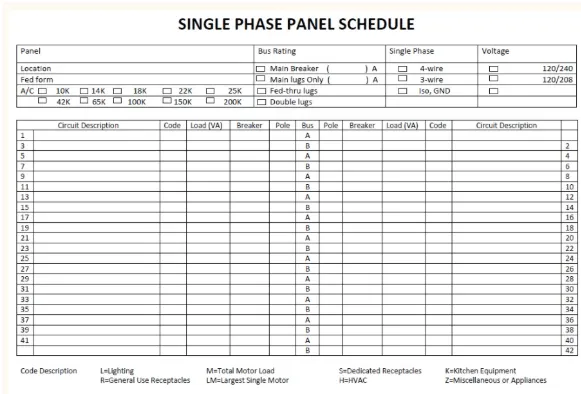

11. Шаблон за еднофазен панел от Schedule Templates
Идеален за домове или малки търговски помещения, шаблонът за еднофазен панел от Schedule Templates следи подробностите за еднофазните разклонени панели. Той ясно изброява всеки еднофазен кръг, номинална стойност на прекъсвача, стойност на натоварването и свързаното устройство – идеален за бързи инсталации, малки ремонти или инспекции на жилища.
Оформлението улеснява експлоатацията и поддръжката, като позволява на потребителите да откриват проблеми и да управляват натоварванията без объркване. То е идеално за електротехници, които се нуждаят от прост, подходящ за печат документ за бързи проверки и ремонти на еднофазни системи.
Ето защо ще ви хареса:
- Управлявайте подробностите за прекъсвачите, стойностите на натоварването и етикетите на оборудването
- Позволете бързи редакции за малки промени в електрическата система.
- Поддържайте ясни, подходящи за печат графици за използване на място.
- Повишете безопасността, като изброите ясно всички свързани електрически вериги.
Идеален за: Електротехници в жилищни сгради и инсталатори в малки офиси, които записват данни за еднофазни панели за нови сгради, модернизации или поддръжка.
Създавайте с лекота точни графици за електрически панели – използвайте персонализираните шаблони на ClickUp
Когато става въпрос за електроенергия, няма място за предположения. Чист и точен график за електрически панели не е просто формалност – той е от съществено значение за предотвратяване на грешки, спестяване на време и осигуряване на точност на място. Макар шаблоните да помагат, управлението им в сложни проекти все пак може да се окаже трудно.
Тук на помощ идва ClickUp. От организиране на графици за панели до разпределяне на задачи и проследяване на крайни срокове, персонализираните шаблони за графици за панели на ClickUp улесняват планирането, мониторинга и актуализирането на всеки етап от вашите електротехнически проекти.
Готови ли сте да опростите работната си натовареност и да бъдете винаги една крачка напред? Разгледайте ClickUp – регистрирайте се тук безплатно.
